Architecture Logicielle : Concepts & Patterns

Comprendre comment les systèmes modernes communiquent est essentiel pour un ingénieur DevOps. Nous sommes passés des monolithes aux microservices via le SOA.

CQRS Pattern

Event Sourcing Timeline

Saga Pattern

1. L'Évolution des Architectures

graph LR
    A[Monolithe<br/>1960-1990] --> B[Client-Serveur<br/>1990-2000]
    B --> C[SOA + ESB<br/>2000-2010]
    C --> D[Microservices<br/>2010-2025]

    style A fill:#f44336
    style B fill:#FF9800800800
    style C fill:#4CAF50
    style D fill:#4CAF50

Gen 1 : Le Monolithe (Mainframe)

Une seule application géante qui fait tout. * Avantages : Simple à déployer (un seul binaire), appels de fonctions instantanés. * Inconvénients : Scalabilité difficile (tout ou rien), techno unique (si c'est du COBOL, tout est en COBOL), risque de casser tout le système au moindre changement.

Gen 2 : Client-Serveur

Séparation entre l'interface (Client lourd) et la logique/données (Serveur).

Gen 3 : SOA (Service Oriented Architecture)

Apparu vers 2004, c'est l'ancêtre des microservices. * Concept : Découper le SI en services métier réutilisables (Service Facturation, Service Client). * Paradigme : Publish / Find / Consume. * Un service publie son contrat (WSDL) dans un annuaire (UDDI). * Le consommateur trouve le service et l'appelle (SOAP). * Problème : Souvent implémenté avec des "Bus d'Entreprise" (ESB) très lourds et centraux.

Gen 4 : Microservices (SOA "Léger")

L'approche moderne (Netflix, Uber, Google). * C'est du SOA, mais décentralisé et sans état. * Chaque service a sa propre base de données. * Communication via des protocoles web légers (REST, gRPC) plutôt que SOAP.

2. Concepts Clés du SOA & Microservices

Couplage Lâche (Loose Coupling)

Le but ultime. Le client ne doit pas dépendre des détails internes du serveur. * Abstraction (Boîte Noire) : Je sais ce que fait le service, mais pas comment il le fait. * Contrat d'Interface : Le service promet "Si tu m'envoies X, je te réponds Y". Tant que le contrat est respecté, le code interne peut changer sans casser les clients.

Stateless (Sans État)

Pour être scalable horizontalement, un service ne doit pas garder de "session" en mémoire. * Si le serveur A traite la requête 1, le serveur B doit pouvoir traiter la requête 2 du même utilisateur. * L'état est stocké dans une base de données externe (Redis, SQL).

Composabilité

Un service complexe peut être créé en assemblant plusieurs services simples (Orchestration).

3. Protocoles d'Échange

SOAP (Simple Object Access Protocol) - "L'Ancien"

  • Format : XML strict.
  • Contrat : WSDL (Web Services Description Language).
  • Avantages : Très rigoureux, sécurité (WS-Security), transactions atomiques.
  • Inconvénients : Verbeux, lourd, complexe à parser.
  • Usage 2025 : Encore très présent dans les banques et les assurances (Legacy).

REST (Representational State Transfer) - "Le Standard Web"

  • Format : Souvent JSON (plus léger que XML).
  • Utilise les verbes HTTP standards :
    • GET : Lire (Idempotent).
    • POST : Créer.
    • PUT : Remplacer.
    • DELETE : Supprimer.
  • Ressources : Tout est une URL (/api/users/123).
  • Usage 2025 : Le standard de facto pour les API Web et Microservices.

gRPC (Google RPC) - "La Performance"

  • Format : Binaire (Protocol Buffers).
  • Avantages :
    • 10x plus rapide que REST/JSON (sérialisation binaire).
    • Support natif du streaming bidirectionnel.
    • Génération automatique du code client/serveur (à partir du .proto).
  • Inconvénients :
    • Non lisible par l'humain (binaire).
    • Moins adapté pour les navigateurs (pas de support natif HTTP/2 partout).
  • Usage 2025 : Communication interne entre microservices (Kubernetes) où la latence doit être minimale.

Exemple de contrat gRPC (user.proto) :

service UserService {
  rpc GetUser (UserRequest) returns (UserResponse);
  rpc ListUsers (Empty) returns (stream UserResponse);
}

message UserRequest {
  int32 id = 1;
}

message UserResponse {
  int32 id = 1;
  string name = 2;
  string email = 3;
}

4. Patterns de Messaging Asynchrone

La communication synchrone (REST/gRPC) bloque le client. En asynchrone, le client envoie un message et continue sans attendre.

sequenceDiagram
    participant Client
    participant Queue as Message Queue
    participant Worker1
    participant Worker2

    Client->>Queue: Publier message
    Note over Client: Continue sans attendre
    Queue->>Worker1: Distribuer message
    Queue->>Worker2: Distribuer message
    Worker1-->>Queue: ACK
    Worker2-->>Queue: ACK

Point-to-Point (Queue)

  • Un message est consommé par un seul worker.
  • Use case : Traitement de tâches (génération de PDF, envoi d'emails).

Publish/Subscribe (Pub/Sub)

  • Un message est diffusé à tous les abonnés.
  • Use case : Notifications, logs centralisés, événements métier.

5. Apache Kafka - Le Bus d'Événements Distribué

Concept

Kafka n'est pas une simple queue. C'est un log distribué immuable. * Les messages sont écrits séquentiellement dans des topics (sujets). * Chaque message a une position (offset). * Les consommateurs avancent à leur rythme (peuvent relire l'historique).

Architecture

graph TD
    P1[Producer 1] -->|publish| T1[Topic: orders]
    P2[Producer 2] -->|publish| T1
    T1 --> Part1[Partition 0]
    T1 --> Part2[Partition 1]
    T1 --> Part3[Partition 2]
    Part1 --> C1[Consumer Group A]
    Part2 --> C1
    Part3 --> C2[Consumer Group B]

    style T1 fill:#f44336
    style C1 fill:#2196F3
    style C2 fill:#2196F3

Use Cases

  • Event Sourcing : Stocker tous les événements métier (commande créée, payée, expédiée).
  • Real-time Analytics : Traitement de flux (clickstream, IoT).
  • Data Pipeline : Synchroniser des bases de données (CDC - Change Data Capture).
  • Logs Centralisés : Agrégation de logs applicatifs.

Concepts Clés

  • Topic : Canal logique (ex: orders, payments).
  • Partition : Division physique d'un topic pour la scalabilité.
  • Consumer Group : Plusieurs workers qui partagent le travail (chaque partition est lue par un seul worker du groupe).
  • Retention : Kafka garde les messages X jours (par défaut 7 jours), même après consommation.

6. RabbitMQ - Le Courtier de Messages Classique

Concept

RabbitMQ est un message broker traditionnel qui implémente AMQP (Advanced Message Queuing Protocol). * Les messages passent par des exchanges qui routent vers des queues. * Une fois consommé et acquitté (ACK), le message est supprimé.

Kafka vs RabbitMQ

Critère Kafka RabbitMQ
Modèle Log distribué (append-only) Queue traditionnelle
Suppression Après X jours (retention) Après consommation (ACK)
Throughput Très élevé (millions/sec) Moyen (milliers/sec)
Ordre des messages Garanti par partition Garanti par queue
Use case principal Event streaming, analytics Task queue, RPC asynchrone
Complexité Plus complexe (Zookeeper/KRaft) Plus simple
Relecture Oui (via offset) Non (sauf DLQ)

Quand utiliser RabbitMQ ?

  • Traitement de tâches simples (envoi d'emails, génération de rapports).
  • Besoin de routage complexe (topic exchange, headers exchange).
  • Faible volume de messages (<10k/sec).
  • Pas besoin de relire l'historique.

Quand utiliser Kafka ?

  • Event-driven architecture (microservices qui réagissent aux événements).
  • Analytics en temps réel.
  • Volumes massifs (>100k messages/sec).
  • Besoin de rejouer les événements (audit, debugging).

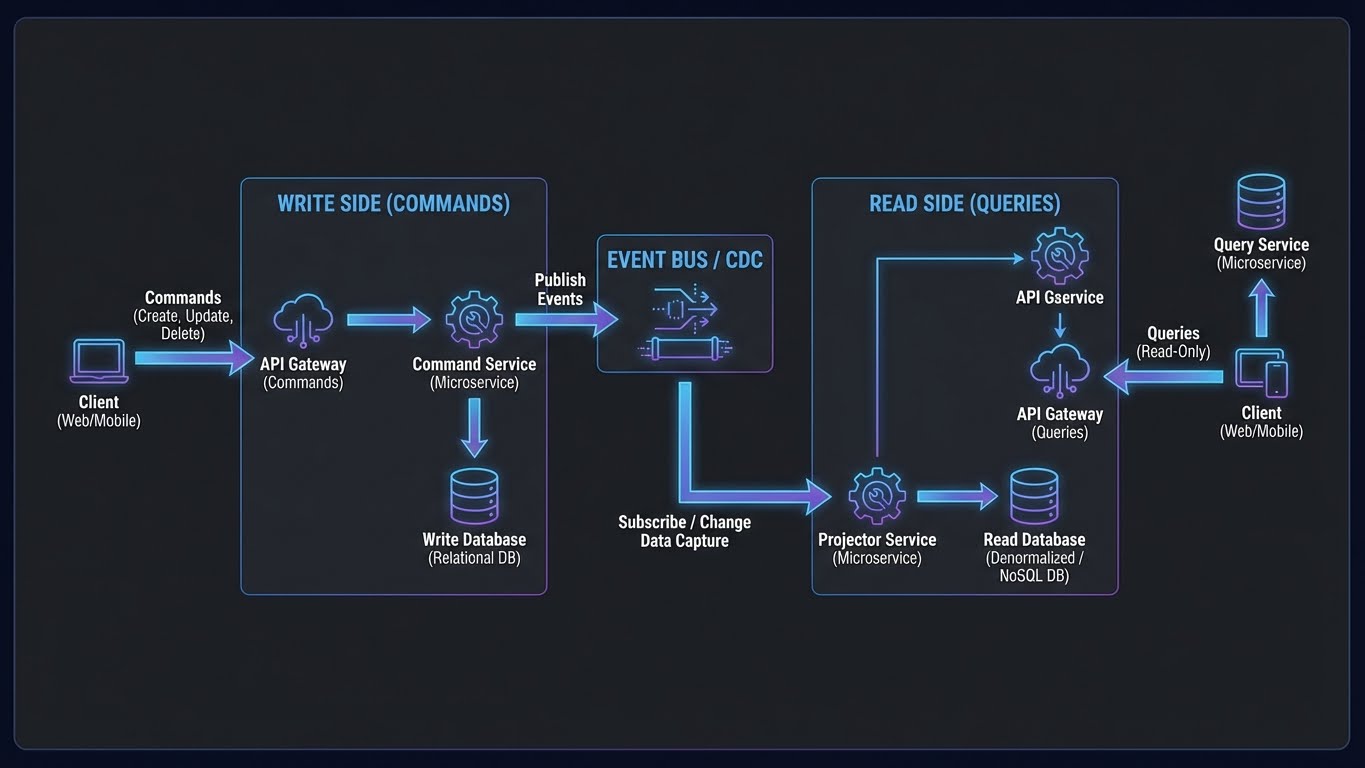

7. CQRS - Command Query Responsibility Segregation

Concept

Séparer les opérations d'écriture (Commands) et de lecture (Queries) en deux modèles distincts.

graph LR
    Client --> CMD[Command API<br/>POST/PUT/DELETE]
    Client --> QRY[Query API<br/>GET]
    CMD --> WriteDB[(Write DB<br/>PostgreSQL)]
    WriteDB -->|Events| Sync[Sync Process]
    Sync --> ReadDB[(Read DB<br/>Elasticsearch)]
    QRY --> ReadDB

    style CMD fill:#f44336
    style QRY fill:#2196F3

Pourquoi ?

  • Les besoins en lecture et écriture sont souvent très différents.
  • Écriture : Normalisation, transactions ACID, validation métier.
  • Lecture : Dénormalisation, performance, recherche full-text.

Exemple Pratique

  • Write side : PostgreSQL avec données normalisées.
  • Read side : Elasticsearch ou MongoDB avec données dénormalisées (vues optimisées).
  • Synchronisation : Via Kafka ou CDC (Debezium).

Avantages

  • Scalabilité indépendante (10 instances read, 2 instances write).
  • Optimisation spécifique (index différents).

Inconvénients

  • Complexité accrue.
  • Eventual consistency (délai de synchro).

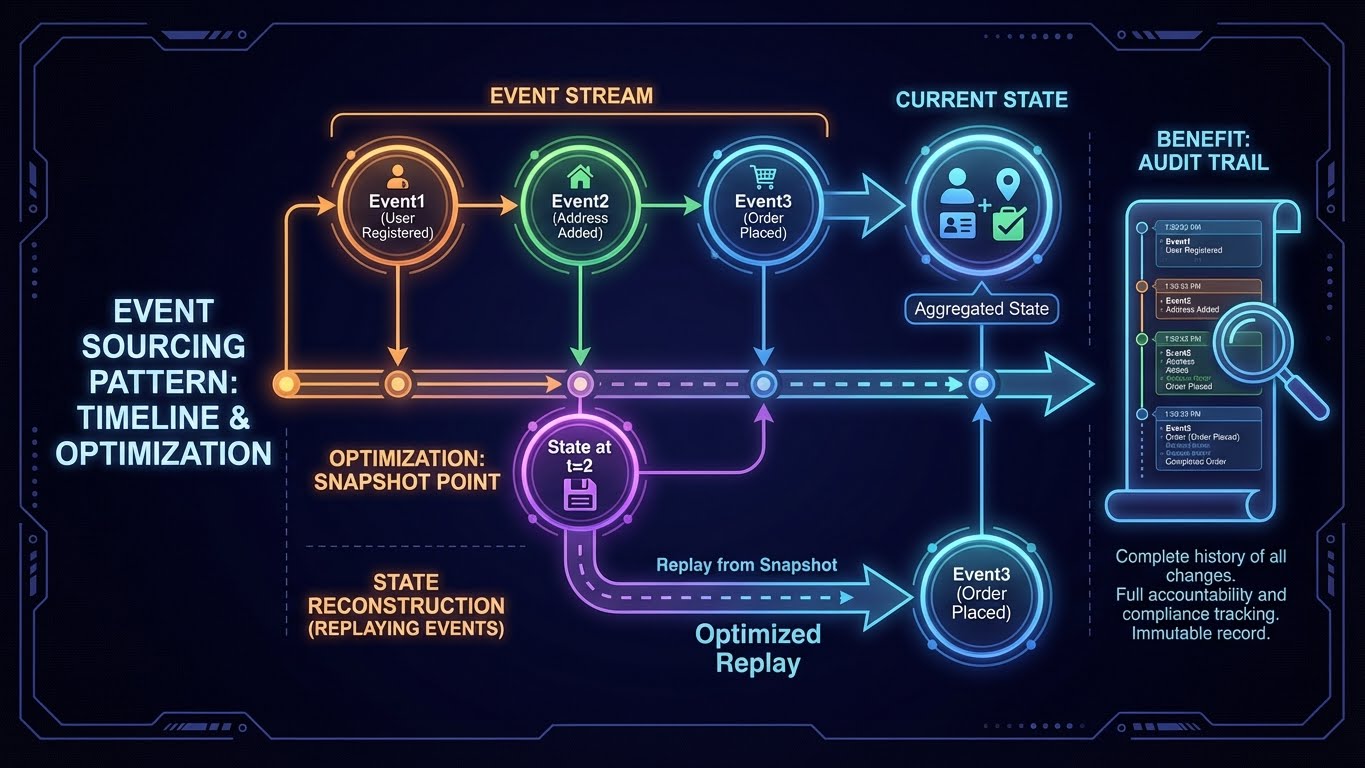

8. Event Sourcing - L'Historique Immuable

Concept

Au lieu de stocker l'état actuel, on stocke la séquence d'événements qui ont mené à cet état.

Exemple classique : Compte bancaire

État traditionnel : Solde = 1500€

Event Sourcing :
1. CompteCreated { solde: 0 }
2. DepotEffectue { montant: 2000 }
3. RetraitEffectue { montant: 500 }
→ État final calculé : 1500€

Architecture

graph TD
    CMD[Command] --> Handler[Command Handler]
    Handler --> Events[(Event Store<br/>Kafka/EventStoreDB)]
    Events --> Projections[Projections]
    Projections --> ReadDB[(Read Model)]
    Events -->|Replay| Audit[Audit Trail]

    style Events fill:#FF9800800800

Avantages

  • Audit complet : On sait exactement ce qui s'est passé et quand.
  • Debugging : On peut rejouer les événements pour reproduire un bug.
  • Temporal queries : "Quel était l'état du compte le 15/03/2024 ?"
  • Nouvelles projections : On peut créer de nouvelles vues en rejouant l'historique.

Inconvénients

  • Complexité (il faut gérer les snapshots pour éviter de rejouer 1 million d'événements).
  • Stockage (les événements ne sont jamais supprimés).
  • Courbe d'apprentissage.

Use Cases

  • Banque, assurance (traçabilité réglementaire).
  • E-commerce (historique des commandes).
  • Systèmes collaboratifs (Google Docs = event sourcing).

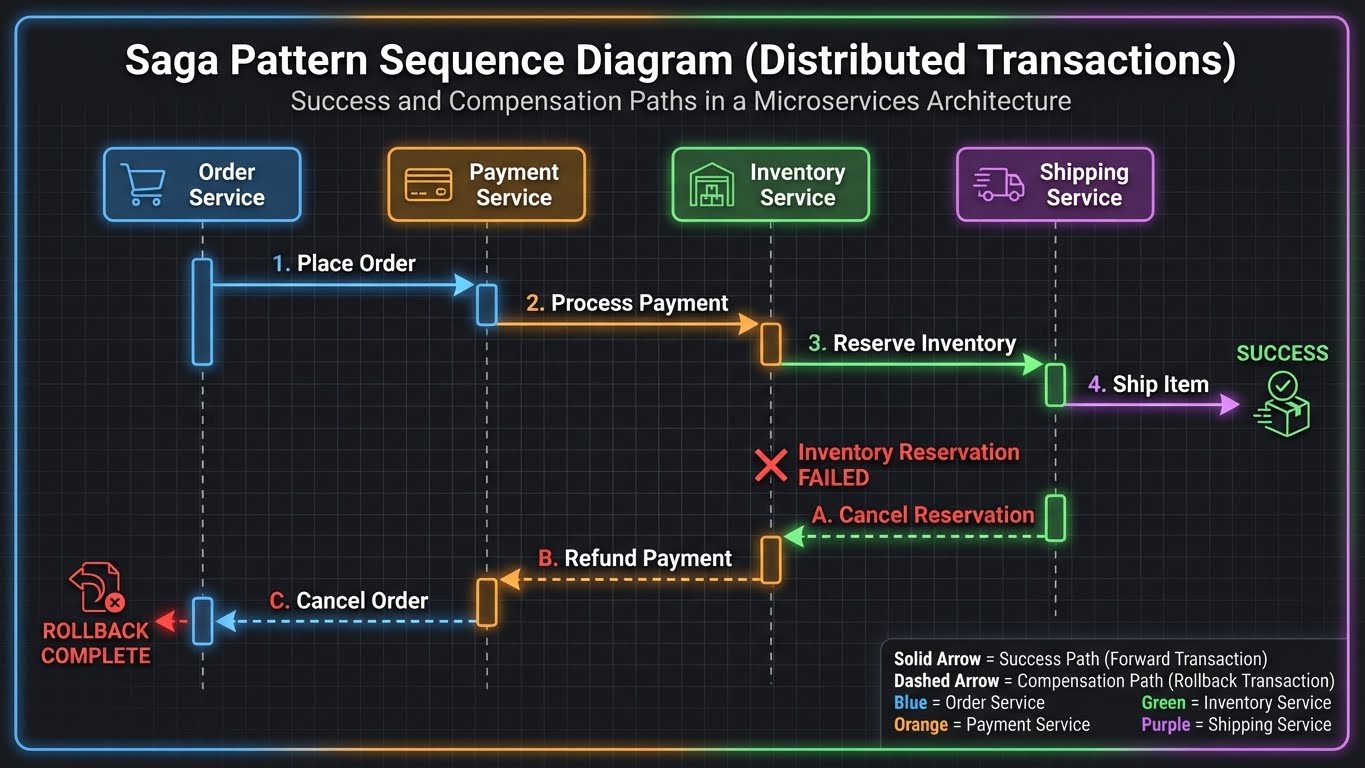

9. Saga Pattern - Transactions Distribuées

Problème

Dans un monolithe, une transaction SQL garantit l'atomicité. Dans les microservices, chaque service a sa propre BDD. Comment gérer une opération qui touche plusieurs services ?

Exemple : Commande e-commerce 1. Service Order : Créer la commande 2. Service Payment : Débiter la carte 3. Service Inventory : Réserver le stock 4. Service Shipping : Programmer la livraison

Si l'étape 3 échoue (stock insuffisant), il faut annuler les étapes 1 et 2.

Solution : Saga

Une saga est une séquence de transactions locales coordonnées par des événements.

Saga Chorégraphiée (Event-driven)

Chaque service publie un événement, les autres réagissent.

sequenceDiagram
    participant Order
    participant Payment
    participant Inventory
    participant Kafka

    Order->>Kafka: OrderCreated
    Kafka->>Payment: Process Payment
    Payment->>Kafka: PaymentSucceeded
    Kafka->>Inventory: ReserveStock
    Inventory->>Kafka: StockInsufficient
    Kafka->>Payment: RefundPayment
    Kafka->>Order: OrderCancelled

Saga Orchestrée (Centralisée)

Un orchestrateur (workflow engine) coordonne les étapes.

Compensation

Chaque étape doit avoir une opération inverse : * CreateOrder ↔ CancelOrder * ChargeCard ↔ RefundCard

10. Quand Utiliser Quel Pattern ?

Besoin Pattern Recommandé Outils
API publique, mobile app REST Spring Boot, FastAPI, Express
Communication inter-microservices rapide gRPC gRPC, Protobuf
Traitement asynchrone de tâches Message Queue RabbitMQ, AWS SQS
Event-driven architecture Kafka Kafka, Pulsar
Séparation lecture/écriture CQRS PostgreSQL + Elasticsearch
Audit et traçabilité totale Event Sourcing EventStoreDB, Kafka
Transaction multi-services Saga Temporal, Camunda

11. Anti-Patterns à Éviter

1. Le Distributed Monolith

  • Symptôme : Vous avez 20 microservices, mais ils se déploient tous ensemble.
  • Cause : Couplage fort (appels synchrones en chaîne, base de données partagée).
  • Solution : Asynchronisme (Kafka), contrats d'API stricts, BDD par service.

2. Le Chatty Microservices

  • Symptôme : Une action utilisateur génère 50 appels API internes.
  • Cause : Services trop granulaires.
  • Solution : Regrouper certains services, utiliser des API Gateway, caching (Redis).

3. La Transaction Distribuée Synchrone

  • Symptôme : Appeler 5 services en REST pour valider une commande (timeout probable).
  • Solution : Saga asynchrone, événements.

4. Le Manque de Monitoring

  • Symptôme : "Ça marche pas, mais je sais pas pourquoi".
  • Solution : OpenTelemetry, distributed tracing (Jaeger), logs centralisés (ELK).

5. L'Over-Engineering

  • Symptôme : Kafka + CQRS + Event Sourcing pour une todo-list.
  • Solution : Commencer simple (REST + PostgreSQL). Complexifier uniquement quand le besoin l'impose.

6. La Base de Données Partagée

  • Symptôme : Tous les microservices tapent dans la même BDD.
  • Problème : Couplage maximal, pas de scalabilité indépendante.
  • Solution : Database per service (chaque microservice a sa propre BDD).
