Embedded Linux & Yocto Project

Le monde de l'embarqué (IoT, Automobile, Industriel) ne s'administre pas comme des serveurs Web. Ici, on construit son propre OS sur mesure.

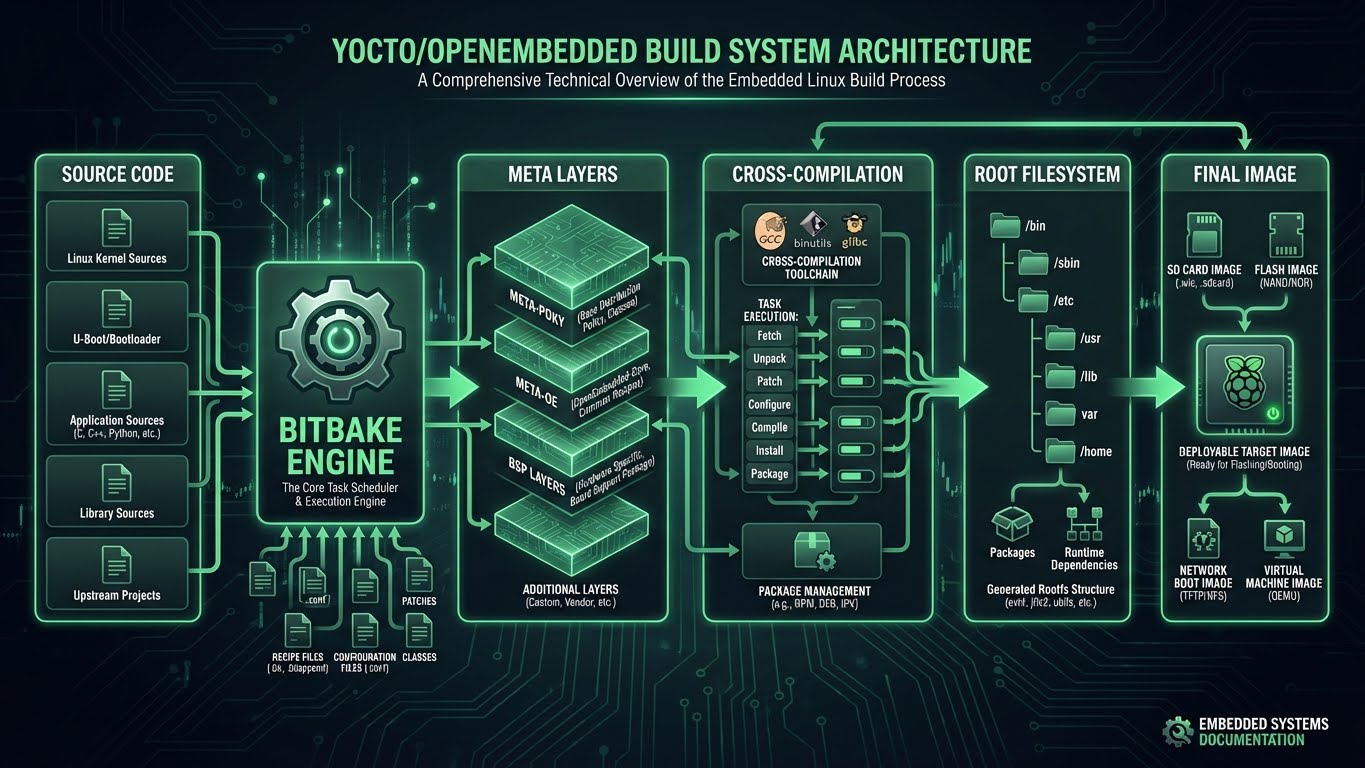

Yocto Build Pipeline

1. Concepts de l'Embarqué

Contraintes Spécifiques

  • Ressources limitĂ©es : CPU faible, peu de RAM (256 Mo), stockage Flash limitĂ© (eMMC).
  • Temps RĂ©el : NĂ©cessitĂ© parfois de patchs PREEMPT_RT pour garantir des temps de rĂ©ponse dĂ©terministes.
  • Robustesse : Le systĂšme doit rĂ©sister aux coupures de courant brutales (Filesystems Read-Only, A/B Partitioning pour les updates).
  • Cross-Compilation : On compile l'OS sur un PC puissant (x86_64) pour une cible faible (ARM, RISC-V).

Bootloader Spécifique

Pas de GRUB ici. Le roi est U-Boot. * Initialise le hardware bas niveau (DDR, Clocks). * Charge le kernel et le Device Tree (DTB).

2. Yocto Project : La Factory d'OS

Yocto n'est pas une distribution Linux. C'est un outil pour créer une distribution Linux.

Architecture du Build System

graph TB
    A[DĂ©veloppeur] -->|bitbake| B[BitBake Engine]
    B --> C[Parser Recettes .bb]
    C --> D[Fetcher Sources]
    D --> E[Compilation Cross]
    E --> F[Package .rpm/.deb/.ipk]
    F --> G[Rootfs Assembly]
    G --> H[Image .wic/.img]

    I[Layers meta-*] --> C
    J[local.conf] --> B
    K[bblayers.conf] --> B

    style B fill:#9C27B0,stroke:#333,stroke-width:4px
    style H fill:#2196F3,stroke:#333,stroke-width:2px

Le processus complet : 1. BitBake parse les recettes et résout les dépendances 2. Les sources sont téléchargées (Git, HTTP, FTP) 3. Cross-compilation avec la toolchain générée 4. Packaging au format souhaité (RPM, DEB, IPK) 5. Assemblage du rootfs avec tous les paquets 6. Génération de l'image finale bootable

Architecture de Yocto

  • Poky : La distribution de rĂ©fĂ©rence.
  • OpenEmbedded : Le systĂšme de build sous-jacent.
  • BitBake : Le moteur d'exĂ©cution (l'Ă©quivalent de make mais pour tout un OS).

Le Concept de "Recette" (Recipe)

Tout est dĂ©fini dans des fichiers .bb (BitBake). Une recette dit : 1. OĂč tĂ©lĂ©charger le code source (Git, Tarball). 2. Comment le compiler (Autotools, CMake, Meson). 3. Comment l'installer dans l'image finale.

Les Layers (Couches)

Yocto fonctionne par couches empilées (meta-*). * meta-poky : Base du systÚme. * meta-raspberrypi : Support matériel (BSP) pour RPi. * meta-qt5 : Support du framework Qt. * meta-mon-projet : Vos propres applications et configurations.

Avantage : Modularité totale. On ajoute une couche pour supporter une nouvelle carte électronique sans toucher au reste.

3. Exemple Complet de Recette BitBake

Voici une recette complĂšte pour une application C simple :

# myapp_1.0.bb
SUMMARY = "Mon application embarquée"
DESCRIPTION = "Application de monitoring systĂšme pour devices IoT"
LICENSE = "MIT"
LIC_FILES_CHKSUM = "file://LICENSE;md5=abc123def456"

# Source depuis Git
SRC_URI = "git://github.com/monentreprise/myapp.git;protocol=https;branch=main \
           file://myapp.service \
           file://myapp.conf"

SRCREV = "${AUTOREV}"

S = "${WORKDIR}/git"

# DĂ©pendances de compilation
DEPENDS = "libgpiod systemd"

# DĂ©pendances runtime
RDEPENDS:${PN} = "bash procps"

inherit cmake systemd

# Configuration CMake
EXTRA_OECMAKE = "-DENABLE_TESTS=OFF -DCMAKE_BUILD_TYPE=Release"

# Fichiers systemd
SYSTEMD_SERVICE:${PN} = "myapp.service"
SYSTEMD_AUTO_ENABLE = "enable"

do_install:append() {
    install -d ${D}${sysconfdir}/myapp
    install -m 0644 ${WORKDIR}/myapp.conf ${D}${sysconfdir}/myapp/

    install -d ${D}${systemd_unitdir}/system
    install -m 0644 ${WORKDIR}/myapp.service ${D}${systemd_unitdir}/system
}

FILES:${PN} += "${sysconfdir}/myapp/myapp.conf"

4. Structure d'un Layer Personnalisé

meta-monprojet/
├── conf/
│   ├── layer.conf                    # Configuration du layer
│   └── machine/
│       └── mondevice.conf            # Configuration machine custom
├── recipes-core/
│   ├── images/
│   │   └── monprojet-image.bb        # Image personnalisĂ©e
│   └── packagegroups/
│       └── packagegroup-monprojet.bb # Groupe de paquets
├── recipes-apps/
│   └── myapp/
│       ├── myapp_1.0.bb
│       └── files/
│           ├── myapp.service
│           └── myapp.conf
├── recipes-kernel/
│   └── linux/
│       └── linux-yocto_%.bbappend    # Patch du kernel
└── README.md

Fichier layer.conf minimal :

# conf/layer.conf
BBPATH .= ":${LAYERDIR}"

BBFILES += "${LAYERDIR}/recipes-*/*/*.bb \
            ${LAYERDIR}/recipes-*/*/*.bbappend"

BBFILE_COLLECTIONS += "monprojet"
BBFILE_PATTERN_monprojet = "^${LAYERDIR}/"
BBFILE_PRIORITY_monprojet = "10"

LAYERDEPENDS_monprojet = "core raspberrypi"
LAYERSERIES_COMPAT_monprojet = "kirkstone langdale"

5. BitBake Commands Avancés

# Initialiser l'environnement
source oe-init-build-env

# Compiler une image complĂšte
bitbake core-image-minimal

# Compiler seulement un paquet
bitbake strace

# Nettoyer un paquet
bitbake -c clean strace

# Nettoyer complĂštement (y compris downloads)
bitbake -c cleanall strace

# Ouvrir un shell dans l'environnement de compilation (DevShell)
bitbake -c devshell strace

# Générer le SDK pour les développeurs d'app
bitbake core-image-minimal -c populate_sdk

# Afficher les dépendances
bitbake -g core-image-minimal && dot -Tpng task-depends.dot -o deps.png

# Lister toutes les recettes disponibles
bitbake-layers show-recipes

# Trouver quelle layer fournit une recette
bitbake-layers show-layers
bitbake-layers show-recipes "strace"

# Voir les variables d'une recette
bitbake -e myapp | grep "^WORKDIR="

6. Customisation d'Image via local.conf

Le fichier conf/local.conf contrĂŽle la configuration du build :

# Machine cible
MACHINE = "raspberrypi4-64"

# Optimisations CPU
DEFAULTTUNE = "cortexa72"

# Nombre de threads parallĂšles
BB_NUMBER_THREADS = "8"
PARALLEL_MAKE = "-j 8"

# Ajouter des paquets Ă  l'image
IMAGE_INSTALL:append = " python3 vim htop nginx"

# Features systĂšme
DISTRO_FEATURES:append = " systemd wifi bluetooth"
DISTRO_FEATURES:remove = "sysvinit"

# Utiliser systemd comme init
VIRTUAL-RUNTIME_init_manager = "systemd"
VIRTUAL-RUNTIME_initscripts = "systemd-compat-units"

# Licence acceptée
LICENSE_FLAGS_ACCEPTED = "commercial"

# Partage des téléchargements et cache
DL_DIR = "/mnt/yocto-downloads"
SSTATE_DIR = "/mnt/yocto-sstate-cache"

# Générer SDK avec image
EXTRA_IMAGE_FEATURES += "dev-pkgs tools-sdk debug-tweaks"

# Format de l'image
IMAGE_FSTYPES = "wic.gz wic.bmap tar.xz"

7. Exemple Raspberry Pi

Setup Complet pour RPi 4

# 1. Télécharger Poky
git clone -b kirkstone git://git.yoctoproject.org/poky.git
cd poky

# 2. Ajouter le layer Raspberry Pi
git clone -b kirkstone https://github.com/agherzan/meta-raspberrypi.git

# 3. Initialiser l'environnement
source oe-init-build-env rpi-build

# 4. Ajouter le layer Ă  bblayers.conf
bitbake-layers add-layer ../meta-raspberrypi

# 5. Éditer conf/local.conf
cat >> conf/local.conf <<EOF
MACHINE = "raspberrypi4-64"
ENABLE_UART = "1"
ENABLE_I2C = "1"
ENABLE_SPI = "1"
GPU_MEM = "128"
EOF

# 6. Compiler l'image
bitbake rpi-test-image

# 7. Flasher sur carte SD (Linux)
sudo dd if=tmp/deploy/images/raspberrypi4-64/rpi-test-image-raspberrypi4-64.wic.gz \
    | gunzip | sudo dd of=/dev/sdX bs=4M status=progress

8. Debugging Build Issues

DevShell : Environnement de Debug Interactif

# Ouvrir un shell dans le contexte de compilation
bitbake -c devshell myapp

# Vous ĂȘtes maintenant dans $WORKDIR avec :
# - Sources décompressées dans $S
# - Variables d'environnement de cross-compilation
# - Toolchain configurée

# Compiler manuellement pour tester
cd $S
$CC -o myapp main.c $CFLAGS $LDFLAGS

Analyser les Logs de Build

# Logs détaillés
cat tmp/work/cortexa72-poky-linux/myapp/1.0-r0/temp/log.do_compile

# Voir toutes les tùches exécutées
bitbake -c listtasks myapp

# Forcer la recompilation d'une tĂąche
bitbake -c compile -f myapp

# Variables d'environnement complĂštes
bitbake -e myapp > myapp-env.txt

ProblĂšmes Courants

Erreur Cause Solution
No provider for 'xyz' DĂ©pendance manquante Ajouter le layer contenant la recette
Checksum mismatch Source modifiée Recalculer avec md5sum et mettre à jour
QA Issue: Files/directories were installed but not shipped FILES incomplet Ajouter chemins dans FILES:${PN}
Task do_fetch failed ProblÚme réseau/Git Vérifier SRC_URI, credentials Git

9. Buildroot : Alternative LĂ©gĂšre

Comparaison Yocto vs Buildroot

CritĂšre Yocto Project Buildroot
ComplexitĂ© ÉlevĂ©e (courbe d'apprentissage) Simple (Makefile, menuconfig)
Flexibilité Maximale (layers, recipes) Limitée
Updates runtime Supporté (mender, swupdate) Plus complexe
Taille communauté TrÚs large (industrie) Moyenne
Cas d'usage Produits commerciaux, maintenance long terme Prototypes, projets simples

Quick Start Buildroot

# Télécharger Buildroot
git clone https://github.com/buildroot/buildroot.git
cd buildroot

# Choisir une configuration pré-définie
make raspberrypi4_64_defconfig

# Menuconfig pour customiser
make menuconfig

# Compiler (plus rapide que Yocto)
make -j$(nproc)

# Image dans output/images/
ls -lh output/images/sdcard.img

10. Cross-Compilation SDK

Génération du SDK

Le SDK permet aux développeurs d'applications de compiler sans installer tout Yocto :

# Générer le SDK depuis une image
bitbake core-image-minimal -c populate_sdk

# SDK généré dans :
# tmp/deploy/sdk/poky-glibc-x86_64-core-image-minimal-cortexa72-raspberrypi4-64-toolchain-4.0.sh

# Installer le SDK
./poky-glibc-x86_64-*-toolchain-*.sh
# Installation dans /opt/poky/4.0/

Utilisation du SDK

# Sourcer l'environnement SDK
source /opt/poky/4.0/environment-setup-cortexa72-poky-linux

# Les variables sont automatiquement configurées :
echo $CC              # aarch64-poky-linux-gcc
echo $CXX             # aarch64-poky-linux-g++
echo $CFLAGS          # Flags optimisés pour la cible
echo $LDFLAGS         # Linker flags
echo $PKG_CONFIG_PATH # Pour trouver les libs

# Compiler une application
$CC -o hello hello.c

# CMake avec SDK
cmake -DCMAKE_TOOLCHAIN_FILE=$OECORE_NATIVE_SYSROOT/usr/share/cmake/OEToolchainConfig.cmake ..
make

# DĂ©ployer sur la cible
scp hello root@192.168.1.100:/usr/local/bin/

11. Best Practices

Organisation des Layers

# ✅ GOOD : SĂ©paration claire
meta-monentreprise/          # Company layer
├── recipes-connectivity/     # Networking apps
├── recipes-industrial/       # Industrial protocols (Modbus, OPC-UA)
└── recipes-security/         # Hardening, certificates

meta-monprojet-bsp/          # Hardware-specific
├── conf/machine/
└── recipes-bsp/

meta-monprojet-app/          # Applications métier
└── recipes-apps/

# ❌ BAD : Tout dans un seul layer
meta-fourretout/
└── recipes-*/
    ├── kernel/
    ├── apps/
    └── drivers/  # MĂ©lange BSP + App = maintenance difficile

Reproducibilité des Builds

# Fixer les versions Git avec SRCREV (pas AUTOREV en prod)
SRCREV = "a1b2c3d4e5f6..."

# Utiliser des tags Git plutĂŽt que branches
SRC_URI = "git://...;tag=v1.2.3"

# Documenter les versions des layers
cat > manifest.xml <<EOF
<manifest>
  <project name="poky" revision="kirkstone" />
  <project name="meta-raspberrypi" revision="kirkstone" />
</manifest>
EOF

# Utiliser repo tool de Google pour synchroniser
repo init -u https://git.example.com/manifest.git
repo sync

Sécurité et Hardening

# local.conf : Enable security features
EXTRA_IMAGE_FEATURES += "read-only-rootfs"

# Supprimer les outils de debug en production
IMAGE_FEATURES:remove = "debug-tweaks tools-debug"

# Activer les protections de compilation
SECURITY_CFLAGS = "-fstack-protector-strong -D_FORTIFY_SOURCE=2"
SECURITY_LDFLAGS = "-Wl,-z,relro,-z,now"

# Scanner les CVE connus
inherit cve-check

Performance et Optimisation

# Cache partagé entre builds
SSTATE_DIR = "/mnt/fast-ssd/sstate-cache"
DL_DIR = "/mnt/fast-ssd/downloads"

# Parallélisation maximale
BB_NUMBER_THREADS = "${@oe.utils.cpu_count()}"
PARALLEL_MAKE = "-j ${@oe.utils.cpu_count()}"

# Désactiver la génération de paquets si non utilisés
PACKAGE_CLASSES = "package_ipk"  # Au lieu de "package_ipk package_rpm package_deb"

# Monitoring du build
bitbake -g -u taskexp core-image-minimal  # Interface graphique des tasks
