Loki - Logging Stack
Agrégation et requêtes de logs avec Grafana Loki : architecture, déploiement et LogQL.
Concepts

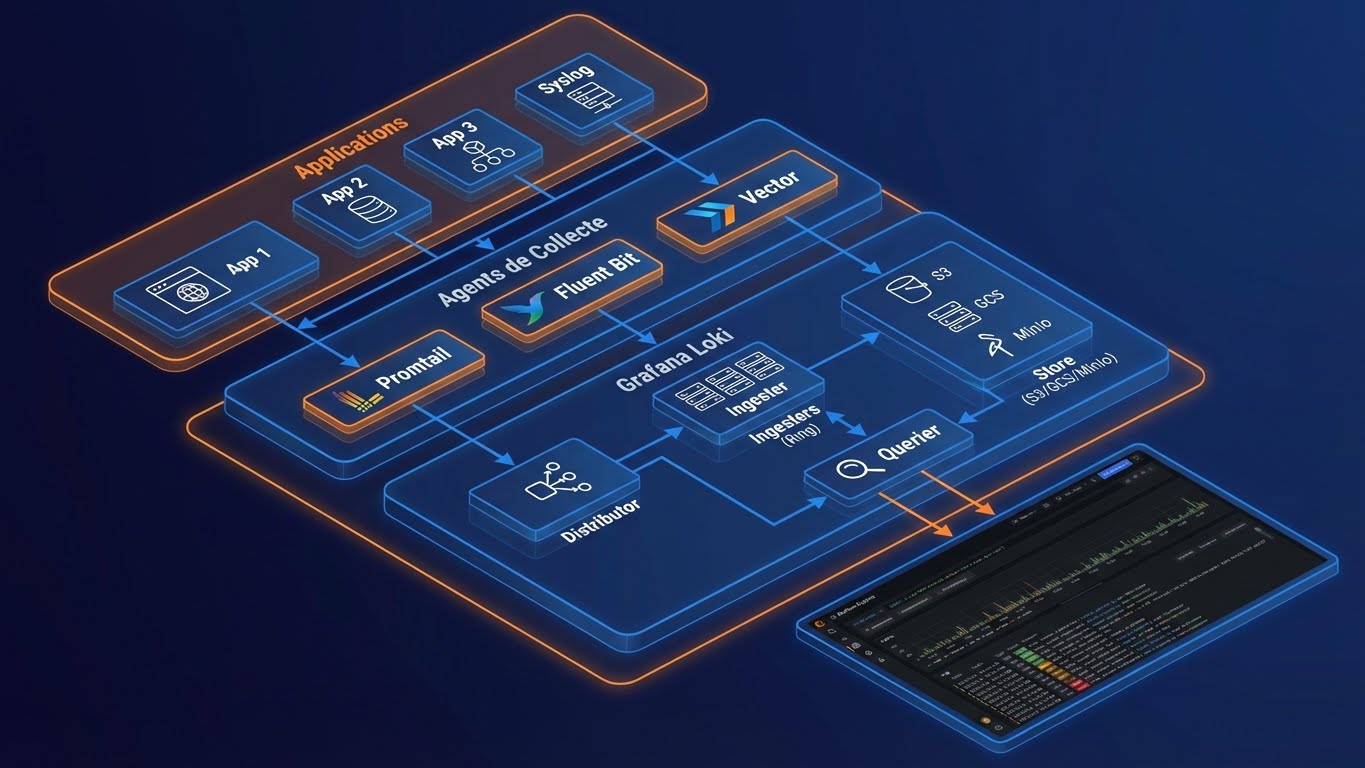

ARCHITECTURE LOKI
══════════════════════════════════════════════════════════
┌─────────────────────────────────────────────────────────┐
│ Applications │
│ ┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐ │
│ │ App 1 │ │ App 2 │ │ App 3 │ │ Syslog │ │
│ └────┬────┘ └────┬────┘ └────┬────┘ └────┬────┘ │
└───────┼────────────┼────────────┼────────────┼─────────┘
│ │ │ │
▼ ▼ ▼ ▼
┌─────────────────────────────────────────────────────────┐
│ Agents de Collecte │
│ ┌──────────┐ ┌──────────┐ ┌──────────┐ │
│ │ Promtail │ │ Fluent │ │ Vector │ │
│ │ │ │ Bit │ │ │ │
│ └────┬─────┘ └────┬─────┘ └────┬─────┘ │
└───────┼─────────────┼─────────────┼────────────────────┘
│ │ │
└─────────────┼─────────────┘
▼
┌─────────────────────────────────────────────────────────┐
│ Loki │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ Distributor │─►│ Ingester │─►│ Store │ │
│ │ │ │ │ │ (S3/GCS/ │ │
│ │ │ │ │ │ Minio) │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
│ │ │
│ ▼ │
│ ┌─────────────┐ │
│ │ Querier │ │
│ └─────────────┘ │
└─────────────────────────────────────────────────────────┘
│
▼
┌─────────────┐
│ Grafana │
│ (Explore) │
└─────────────┘
Loki vs ELK :
• Loki n'indexe PAS le contenu des logs (seulement les labels)
• Beaucoup moins de ressources (CPU, RAM, stockage)
• Requêtes basées sur les labels + filtrage texte
• Même philosophie que Prometheus (labels, scraping)
Composants

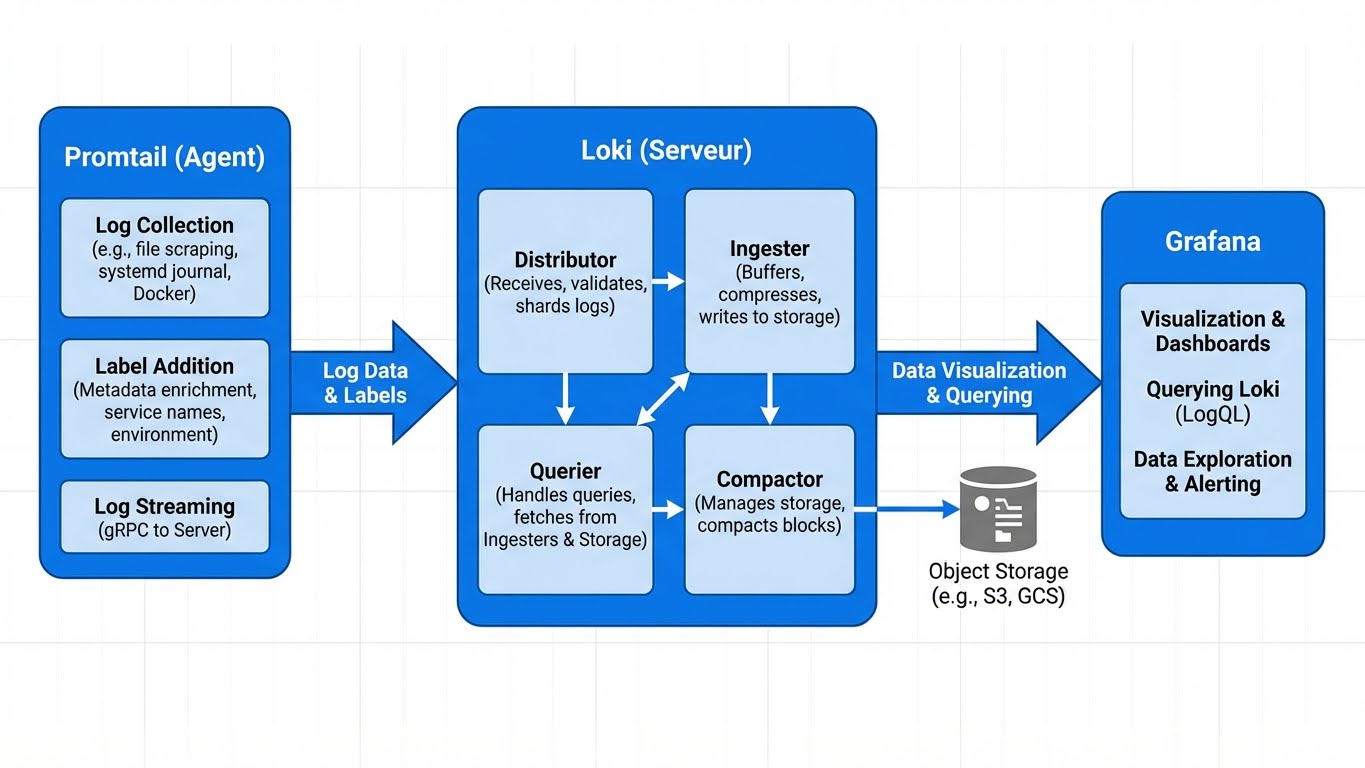

COMPOSANTS LOKI
══════════════════════════════════════════════════════════
Promtail (Agent) :
• Collecte les logs locaux
• Ajoute des labels (job, host, path...)
• Push vers Loki
Loki (Serveur) :
• Distributor : reçoit les logs, valide, distribue
• Ingester : écrit les chunks en mémoire puis stockage
• Querier : exécute les requêtes LogQL
• Compactor : optimise le stockage
Grafana :
• Interface de requête (Explore)
• Dashboards de logs
• Alerting sur les logs
Installation
Docker Compose (Dev/Test)
# docker-compose.yml
version: "3.8"
services:
loki:
image: grafana/loki:2.9.0
ports:
- "3100:3100"
volumes:
- ./loki-config.yaml:/etc/loki/local-config.yaml
- loki-data:/loki
command: -config.file=/etc/loki/local-config.yaml
promtail:
image: grafana/promtail:2.9.0
volumes:
- ./promtail-config.yaml:/etc/promtail/config.yaml
- /var/log:/var/log:ro
- /var/lib/docker/containers:/var/lib/docker/containers:ro
command: -config.file=/etc/promtail/config.yaml
grafana:
image: grafana/grafana:latest
ports:
- "3000:3000"
environment:
- GF_SECURITY_ADMIN_PASSWORD=admin
volumes:
- grafana-data:/var/lib/grafana
volumes:
loki-data:
grafana-data:
Configuration Loki
# loki-config.yaml
auth_enabled: false
server:
http_listen_port: 3100
grpc_listen_port: 9096
common:
instance_addr: 127.0.0.1
path_prefix: /loki
storage:
filesystem:
chunks_directory: /loki/chunks
rules_directory: /loki/rules
replication_factor: 1
ring:
kvstore:
store: inmemory
query_range:
results_cache:
cache:
embedded_cache:
enabled: true
max_size_mb: 100
schema_config:
configs:
- from: 2020-10-24
store: boltdb-shipper
object_store: filesystem
schema: v11
index:
prefix: index_
period: 24h
ruler:
alertmanager_url: http://alertmanager:9093
limits_config:
reject_old_samples: true
reject_old_samples_max_age: 168h # 7 days
ingestion_rate_mb: 16
ingestion_burst_size_mb: 32
max_streams_per_user: 10000
max_entries_limit_per_query: 5000
chunk_store_config:
max_look_back_period: 168h # 7 days
table_manager:
retention_deletes_enabled: true
retention_period: 168h # 7 days
Configuration Promtail
# promtail-config.yaml
server:
http_listen_port: 9080
grpc_listen_port: 0
positions:
filename: /tmp/positions.yaml
clients:
- url: http://loki:3100/loki/api/v1/push
scrape_configs:
# Logs système
- job_name: system
static_configs:
- targets:
- localhost
labels:
job: varlogs
host: ${HOSTNAME}
__path__: /var/log/*.log
# Logs syslog
- job_name: syslog
static_configs:
- targets:
- localhost
labels:
job: syslog
host: ${HOSTNAME}
__path__: /var/log/syslog
# Logs Docker containers
- job_name: docker
static_configs:
- targets:
- localhost
labels:
job: docker
__path__: /var/lib/docker/containers/*/*-json.log
pipeline_stages:
- json:
expressions:
log: log
stream: stream
time: time
- output:
source: log
# Logs d'une application spécifique
- job_name: myapp
static_configs:
- targets:
- localhost
labels:
job: myapp
env: production
__path__: /var/log/myapp/*.log
pipeline_stages:
- regex:
expression: '^(?P<timestamp>\S+) (?P<level>\S+) (?P<message>.*)$'
- labels:
level:
- timestamp:
source: timestamp
format: RFC3339
Déploiement Kubernetes
Helm Chart
# Ajouter le repo Grafana
helm repo add grafana https://grafana.github.io/helm-charts
helm repo update
# Installer Loki Stack (Loki + Promtail + Grafana)
helm install loki grafana/loki-stack \
--namespace monitoring \
--create-namespace \
--set grafana.enabled=true \
--set prometheus.enabled=false \
--set loki.persistence.enabled=true \
--set loki.persistence.size=50Gi
# Ou Loki seul (mode simple)
helm install loki grafana/loki \
--namespace monitoring \
--create-namespace
# Promtail séparé
helm install promtail grafana/promtail \
--namespace monitoring \
--set config.lokiAddress=http://loki:3100/loki/api/v1/push
Configuration Helm Avancée
# values-loki.yaml
loki:
auth_enabled: false
storage:
type: s3
s3:
endpoint: minio.storage:9000
bucketnames: loki-chunks
access_key_id: ${MINIO_ACCESS_KEY}
secret_access_key: ${MINIO_SECRET_KEY}
s3forcepathstyle: true
insecure: true
limits_config:
retention_period: 720h # 30 days
max_streams_per_user: 50000
max_entries_limit_per_query: 10000
compactor:
working_directory: /data/loki/compactor
shared_store: s3
retention_enabled: true
persistence:
enabled: true
size: 10Gi
resources:
requests:
cpu: 500m
memory: 512Mi
limits:
cpu: 2000m
memory: 2Gi
# values-promtail.yaml
config:
lokiAddress: http://loki:3100/loki/api/v1/push
snippets:
# Labels additionnels depuis les pods K8s
pipelineStages:
- cri: {}
- labeldrop:
- filename
- match:
selector: '{namespace="production"}'
stages:
- json:
expressions:
level: level
msg: msg
- labels:
level:
# Scrape tous les pods
scrapeConfigs: |
- job_name: kubernetes-pods
kubernetes_sd_configs:
- role: pod
relabel_configs:
- source_labels: [__meta_kubernetes_pod_label_app]
target_label: app
- source_labels: [__meta_kubernetes_namespace]
target_label: namespace
- source_labels: [__meta_kubernetes_pod_name]
target_label: pod
LogQL - Langage de Requête
Syntaxe de Base
# Sélectionner par labels (obligatoire)
{job="nginx"}
{namespace="production", app="api"}
{host=~"web-.*"} # Regex
# Filtrer le contenu
{job="nginx"} |= "error" # Contient "error"
{job="nginx"} != "healthcheck" # Ne contient pas
{job="nginx"} |~ "error|warning" # Regex match
{job="nginx"} !~ "debug|trace" # Regex not match
# Combiner les filtres
{job="nginx"} |= "error" != "404" |~ "timeout|refused"
# Pipeline de parsing
{job="nginx"} | json # Parse JSON
{job="nginx"} | logfmt # Parse logfmt (key=value)
{job="nginx"} | regexp `(?P<ip>\d+\.\d+\.\d+\.\d+)` # Regex avec capture
{job="nginx"} | pattern `<ip> - - [<_>] "<method> <uri>"` # Pattern
# Extraire et filtrer sur les champs parsés
{job="nginx"} | json | level="error"
{job="nginx"} | json | status >= 500
{job="nginx"} | json | duration > 1s
Fonctions d'Agrégation (Metrics from Logs)
# Compter les lignes
count_over_time({job="nginx"} |= "error" [5m])
# Taux par seconde
rate({job="nginx"} |= "error" [5m])
# Bytes par seconde
bytes_rate({job="nginx"} [5m])
# Agrégation par label
sum(rate({job="nginx"} |= "error" [5m])) by (host)
sum(count_over_time({namespace="production"} |= "error" [1h])) by (app)
# Top 10 des apps avec le plus d'erreurs
topk(10, sum(count_over_time({namespace="production"} |= "error" [1h])) by (app))
# Quantiles (sur valeurs extraites)
{job="nginx"} | json | quantile_over_time(0.95, unwrap duration [5m])
# Moyenne de latence
{job="nginx"} | json | avg_over_time(unwrap response_time [5m]) by (endpoint)
Exemples Pratiques
# Erreurs 5xx Nginx
{job="nginx"} | json | status >= 500
# Requêtes lentes (> 2s)
{job="api"} | json | response_time > 2
# Erreurs par pod dans les 15 dernières minutes
sum(count_over_time({namespace="production"} |= "ERROR" [15m])) by (pod)
# Logs d'un déploiement spécifique
{namespace="production", app="frontend"} |= "error" | json | line_format "{{.level}} {{.message}}"
# Exceptions Java
{job="java-app"} |~ "Exception|Error" | pattern `<_> <level> <_> - <message>` | level="ERROR"
# Requêtes HTTP groupées par status code
sum by (status) (count_over_time({job="nginx"} | json [1h]))
# Logs avec contexte (5 lignes avant/après) - dans Grafana Explore
{job="myapp"} |= "OutOfMemoryError"
Pipeline Stages Promtail
Parsing Avancé
# promtail-config.yaml
scrape_configs:
- job_name: application
static_configs:
- targets: [localhost]
labels:
job: myapp
__path__: /var/log/myapp/*.log
pipeline_stages:
# 1. Parser le JSON
- json:
expressions:
timestamp: time
level: level
message: msg
trace_id: trace_id
user_id: user.id
# 2. Ajouter des labels depuis les champs parsés
- labels:
level:
trace_id:
# 3. Modifier le timestamp
- timestamp:
source: timestamp
format: RFC3339Nano
# 4. Reformater la ligne de log
- output:
source: message
# 5. Filtrer (drop) certains logs
- match:
selector: '{job="myapp"}'
stages:
- drop:
expression: "healthcheck"
# 6. Métriques depuis les logs
- metrics:
log_lines_total:
type: Counter
description: "Total log lines"
source: level
config:
action: inc
errors_total:
type: Counter
description: "Total errors"
source: level
config:
match_all: true
action: inc
match: "error"
Multi-tenant
# Promtail avec tenant
clients:
- url: http://loki:3100/loki/api/v1/push
tenant_id: team-a
# Ou dynamique depuis un label
pipeline_stages:
- tenant:
source: team
Alerting
Ruler (Loki)
# alerts.yaml (dans Loki)
groups:
- name: application-errors
interval: 1m
rules:
- alert: HighErrorRate
expr: |
sum(rate({namespace="production"} |= "error" [5m])) by (app) > 10
for: 5m
labels:
severity: critical
annotations:
summary: "High error rate for {{ $labels.app }}"
description: "{{ $labels.app }} has more than 10 errors/sec for 5 minutes"
- alert: NoLogsReceived
expr: |
absent_over_time({job="critical-app"}[15m])
for: 15m
labels:
severity: warning
annotations:
summary: "No logs from critical-app"
description: "No logs received from critical-app for 15 minutes"
Grafana Alerting
# Dans Grafana UI ou provisioning
# Data source: Loki
# Query: sum(count_over_time({job="nginx"} |= "error" [5m]))
# Condition: IS ABOVE 100
# Evaluate every: 1m
# For: 5m
Intégration
Avec Prometheus
# Loki comme datasource dans Grafana
# Prometheus pour les métriques, Loki pour les logs
# Corrélation via labels communs
# Prometheus: up{job="nginx", instance="web-1"}
# Loki: {job="nginx", host="web-1"}
# Dans Grafana: Exemplars et liens vers les logs
Avec Tempo (Traces)
# Correlation traces <-> logs via trace_id
# Promtail extrait le trace_id
pipeline_stages:
- json:
expressions:
trace_id: traceId
- labels:
trace_id:
# Grafana: Derived fields dans Loki datasource
# Regex: traceID=(\w+)
# URL: http://tempo:3200/api/traces/${__value.raw}
Bonnes Pratiques
Checklist Loki:
Labels:
- [ ] Peu de labels (< 15 par stream)
- [ ] Labels à faible cardinalité
- [ ] Pas de valeurs dynamiques (user_id, request_id)
- [ ] Labels utiles pour le filtrage
Performance:
- [ ] Filtrer par labels AVANT le texte
- [ ] Limiter la plage de temps des requêtes
- [ ] Utiliser le cache de requêtes
- [ ] Activer la rétention automatique
Opérations:
- [ ] Monitoring de Loki lui-même
- [ ] Alertes sur ingestion rate
- [ ] Backup du stockage
- [ ] Plan de rétention défini
Sécurité:
- [ ] Multi-tenant si multi-équipes
- [ ] Auth sur l'API Loki
- [ ] Pas de données sensibles dans les logs
Labels : À Faire / À Éviter
✅ BONS LABELS (faible cardinalité):
job: nginx
env: production
namespace: frontend
level: error
region: eu-west-1
❌ MAUVAIS LABELS (haute cardinalité):
user_id: 12345 # Millions de valeurs
request_id: abc-123 # Unique par requête
timestamp: 1234567890 # Change tout le temps
message: "..." # Contenu du log
Voir aussi :
- Observability Stack - Prometheus & Grafana
- Observability Advanced - Monitoring avancé
- Kubernetes Survival - Logs K8s
