Modern Networking: Traefik & Consul

Gérer le trafic quand les IPs changent chaque minute. Routing dynamique et Service Discovery pour environnements Docker/Kubernetes.

Le Problème du Statique

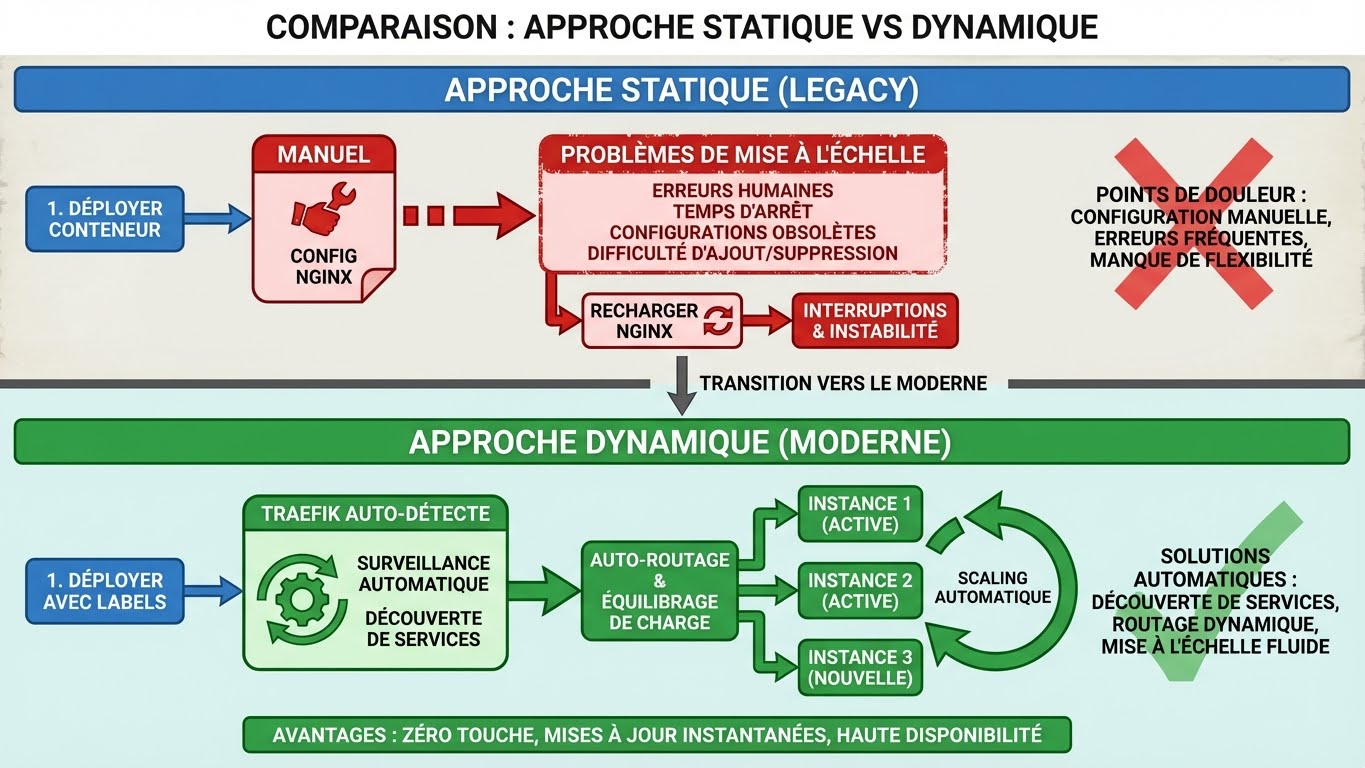

Networking Static vs Dynamic

Nginx/HAProxy Classique : Le Cauchemar des Conteneurs

┌─────────────────────────────────────────────────────────────┐
│                  APPROCHE STATIQUE (LEGACY)                  │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  1. Déployer un conteneur "myapp" (IP : 172.18.0.5)         │
│  2. Écrire la config Nginx :                                │
│     upstream myapp {                                        │
│       server 172.18.0.5:3000;                               │
│     }                                                       │
│  3. Reload Nginx                                            │
│  4. ✓ Ça fonctionne !                                       │
│                                                              │
│  ... 5 minutes plus tard ...                                │
│                                                              │
│  5. Docker scale myapp=3 (nouvelles IPs: .6, .7)            │
│  6. Nginx envoie toujours le trafic vers .5 uniquement      │
│  7. ✗ Les nouvelles instances ne reçoivent rien             │
│  8. Il faut MANUELLEMENT :                                  │
│     - Récupérer les nouvelles IPs                           │
│     - Modifier nginx.conf                                   │
│     - Reload Nginx                                          │
│     - Répéter à chaque déploiement                          │
│                                                              │
│  Résultat : Chaos en production                             │
│                                                              │
├─────────────────────────────────────────────────────────────┤
│                  APPROCHE DYNAMIQUE (MODERNE)                │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  1. Déployer un conteneur "myapp" avec des LABELS Docker   │
│  2. Traefik détecte automatiquement le conteneur (API)     │
│  3. Traefik crée la route automatiquement                  │
│  4. ✓ Ça fonctionne !                                       │
│                                                              │
│  5. Docker scale myapp=3                                    │
│  6. Traefik détecte les 3 instances (en temps réel)        │
│  7. Load balancing automatique vers les 3                  │
│  8. ✓ Aucune intervention manuelle                          │
│                                                              │
│  Résultat : Infrastructure qui s'adapte automatiquement     │
│                                                              │
└─────────────────────────────────────────────────────────────┘

Control Plane vs Data Plane

Concept fondamental du modern networking :

graph LR
    A[Control Plane<br/>Traefik/Consul] -->|Configure| B[Data Plane<br/>Proxy/Envoy]
    C[Service Discovery<br/>Consul] -->|Informe| A
    D[Docker/K8s API] -->|Événements| A
    B -->|Trafic réel| E[Backend Services]
Composant Rôle Exemple
Control Plane Décisions de routing, Configuration dynamique Traefik, Consul
Data Plane Traitement du trafic réseau réel Envoy, Nginx (proxy mode)
Service Discovery Registre des services disponibles Consul, etcd, Eureka

En résumé : - Control Plane : "Envoie le trafic vers l'instance X" - Data Plane : "J'exécute la décision et transfère les paquets"

Traefik (Edge Router)

Architecture : Reverse Proxy Auto-Configurant

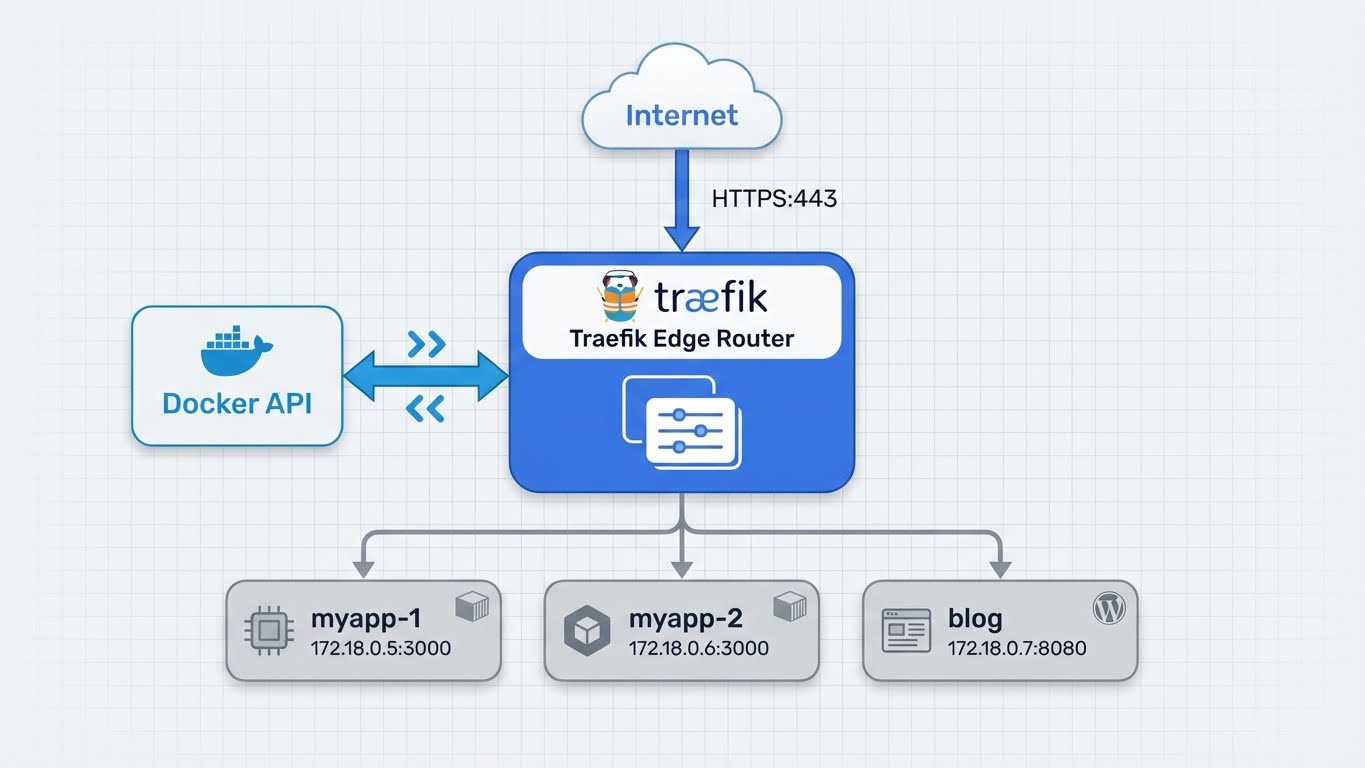

Traefik Edge Router Architecture

graph TB
    Internet((Internet)) -->|HTTPS :443| Traefik[Traefik<br/>Edge Router]
    Traefik -->|Écoute Events| Docker[Docker API]
    Docker -->|Informe| Traefik
    Traefik -->|Route HTTP| App1[myapp-1<br/>172.18.0.5:3000]
    Traefik -->|Route HTTP| App2[myapp-2<br/>172.18.0.6:3000]
    Traefik -->|Route HTTP| App3[blog<br/>172.18.0.7:8080]

    style Traefik fill:#2196F3,stroke:#fff,stroke-width:2px,color:#fff
    style Docker fill:#2196F3,stroke:#fff,stroke-width:2px,color:#fff

Traefik = Reverse Proxy qui se configure automatiquement en lisant les labels Docker/K8s

Configuration Statique vs Dynamique

Deux niveaux de configuration dans Traefik :

1. Configuration Statique (traefik.yml)

Définit COMMENT Traefik fonctionne (ports, providers, logs).

# traefik.yml
# Configuration statique (chargée au démarrage)

# EntryPoints : Ports d'écoute
entryPoints:
  web:
    address: ":80"
  websecure:
    address: ":443"

# Providers : Où chercher les services
providers:
  docker:
    endpoint: "unix:///var/run/docker.sock"
    exposedByDefault: false  # Sécurité : opt-in explicite
  file:
    filename: "/etc/traefik/dynamic.yml"
    watch: true

# API & Dashboard
api:
  dashboard: true
  insecure: true  # Dashboard sur :8080 (DEV uniquement)

# Logs
log:
  level: INFO

# Access Logs
accessLog: {}

2. Configuration Dynamique (Labels Docker)

Définit QUELS services router (règles métier).

# docker-compose.yml
version: '3.8'

services:
  traefik:
    image: traefik:v3.0
    container_name: traefik
    ports:
      - "80:80"
      - "443:443"
      - "8080:8080"  # Dashboard
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock:ro
      - ./traefik.yml:/etc/traefik/traefik.yml:ro
    networks:
      - web

  # Application exemple
  whoami:
    image: traefik/whoami:latest
    container_name: whoami
    labels:
      # Activer Traefik pour ce conteneur
      - "traefik.enable=true"

      # Règle de routing : Host-based
      - "traefik.http.routers.whoami.rule=Host(`whoami.localhost`)"

      # EntryPoint à utiliser
      - "traefik.http.routers.whoami.entrypoints=web"

      # Port du conteneur (si non standard)
      - "traefik.http.services.whoami.loadbalancer.server.port=80"
    networks:
      - web

networks:
  web:
    external: false

Tester :

# Démarrer la stack
docker-compose up -d

# Accéder au service
curl -H "Host: whoami.localhost" http://localhost

# Output attendu :
# Hostname: whoami
# IP: 172.18.0.3
# GET / HTTP/1.1
# Host: whoami.localhost

Exemple Concret : Stack Multi-Services

Scénario : 3 applications (frontend, API, blog) avec routing automatique.

# docker-compose.yml
version: '3.8'

services:
  traefik:
    image: traefik:v3.0
    container_name: traefik
    command:
      - "--api.dashboard=true"
      - "--api.insecure=true"
      - "--providers.docker=true"
      - "--providers.docker.exposedbydefault=false"
      - "--entrypoints.web.address=:80"
      - "--entrypoints.websecure.address=:443"
    ports:
      - "80:80"
      - "443:443"
      - "8080:8080"
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock:ro
    networks:
      - web

  frontend:
    image: nginx:alpine
    container_name: frontend
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.frontend.rule=Host(`app.localhost`)"
      - "traefik.http.routers.frontend.entrypoints=web"
    networks:
      - web

  api:
    image: httpd:alpine
    container_name: api
    labels:
      - "traefik.enable=true"
      # Routing basé sur le path
      - "traefik.http.routers.api.rule=Host(`app.localhost`) && PathPrefix(`/api`)"
      - "traefik.http.routers.api.entrypoints=web"
      # Middleware pour retirer le préfixe /api
      - "traefik.http.middlewares.api-strip.stripprefix.prefixes=/api"
      - "traefik.http.routers.api.middlewares=api-strip"
    networks:
      - web

  blog:
    image: ghost:alpine
    container_name: blog
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.blog.rule=Host(`blog.localhost`)"
      - "traefik.http.routers.blog.entrypoints=web"
      - "traefik.http.services.blog.loadbalancer.server.port=2368"
    networks:
      - web

networks:
  web:
    driver: bridge

Routing résultant :

URL Backend Port Conteneur
http://app.localhost frontend (Nginx) 80
http://app.localhost/api api (httpd) 80
http://blog.localhost blog (Ghost) 2368

Tester :

# Démarrer la stack
docker-compose up -d

# Tester le frontend
curl -H "Host: app.localhost" http://localhost

# Tester l'API
curl -H "Host: app.localhost" http://localhost/api

# Tester le blog
curl -H "Host: blog.localhost" http://localhost

# Dashboard Traefik : http://localhost:8080

Dashboard Traefik : Outil de Debug Visuel Incroyable

Le dashboard Traefik (port 8080) affiche en temps réel :

  • Tous les routers actifs (règles de routing)
  • Tous les services détectés (backends)
  • Tous les middlewares (BasicAuth, CORS, etc.)
  • Statistiques de trafic (requêtes/s, erreurs)

Usage en production : Sécuriser le dashboard avec BasicAuth ou désactiver complètement (api.insecure=false).

Middlewares : Sécuriser les Routes

Les middlewares = Intercepteurs de requêtes (auth, rate limit, headers, etc.)

1. BasicAuth (Protection par mot de passe)

# docker-compose.yml (extrait)
services:
  admin-panel:
    image: nginx:alpine
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.admin.rule=Host(`admin.localhost`)"

      # Middleware BasicAuth
      - "traefik.http.middlewares.admin-auth.basicauth.users=admin:$$apr1$$H6uskkkW$$IgXLP6ewTrSuBkTrqE8wj/"
      - "traefik.http.routers.admin.middlewares=admin-auth"

Générer le hash de mot de passe :

# Utiliser htpasswd (Apache Utils)
htpasswd -nb admin mypassword

# Output :
# admin:$apr1$H6uskkkW$IgXLP6ewTrSuBkTrqE8wj/

# IMPORTANT : Doubler les $ dans docker-compose.yml ($$)

2. IPWhitelist (Restriction par IP)

services:
  internal-api:
    image: httpd:alpine
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.internal.rule=Host(`internal.localhost`)"

      # Middleware IPWhitelist
      - "traefik.http.middlewares.internal-whitelist.ipwhitelist.sourcerange=10.0.0.0/8,192.168.0.0/16"
      - "traefik.http.routers.internal.middlewares=internal-whitelist"

3. RateLimit (Protection DDoS)

services:
  public-api:
    image: nginx:alpine
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.public.rule=Host(`api.localhost`)"

      # Middleware RateLimit (100 req/s par IP)
      - "traefik.http.middlewares.api-ratelimit.ratelimit.average=100"
      - "traefik.http.middlewares.api-ratelimit.ratelimit.burst=50"
      - "traefik.http.routers.public.middlewares=api-ratelimit"

4. Headers (Sécurité HTTP)

services:
  webapp:
    image: nginx:alpine
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.webapp.rule=Host(`app.localhost`)"

      # Middleware Headers (Security)
      - "traefik.http.middlewares.security-headers.headers.framedeny=true"
      - "traefik.http.middlewares.security-headers.headers.sslredirect=true"
      - "traefik.http.middlewares.security-headers.headers.stsSeconds=31536000"
      - "traefik.http.middlewares.security-headers.headers.contentTypeNosniff=true"
      - "traefik.http.routers.webapp.middlewares=security-headers"

Chaîner plusieurs middlewares :

labels:
  - "traefik.http.routers.secure-api.middlewares=api-ratelimit,api-auth,security-headers"

HTTPS : Let's Encrypt Automatique

Traefik peut obtenir automatiquement des certificats SSL via Let's Encrypt (Challenge HTTP-01).

# traefik.yml (configuration statique)
entryPoints:
  web:
    address: ":80"
    http:
      redirections:
        entryPoint:
          to: websecure
          scheme: https
  websecure:
    address: ":443"

# Let's Encrypt
certificatesResolvers:
  letsencrypt:
    acme:
      email: admin@example.com
      storage: /letsencrypt/acme.json
      httpChallenge:
        entryPoint: web

# docker-compose.yml
version: '3.8'

services:
  traefik:
    image: traefik:v3.0
    container_name: traefik
    ports:
      - "80:80"
      - "443:443"
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock:ro
      - ./traefik.yml:/etc/traefik/traefik.yml:ro
      - ./letsencrypt:/letsencrypt
    networks:
      - web

  myapp:
    image: nginx:alpine
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.myapp.rule=Host(`myapp.example.com`)"
      - "traefik.http.routers.myapp.entrypoints=websecure"

      # Activer Let's Encrypt
      - "traefik.http.routers.myapp.tls.certresolver=letsencrypt"
    networks:
      - web

networks:
  web:
    driver: bridge

Résultat : 1. Traefik détecte le conteneur myapp 2. Traefik demande un certificat Let's Encrypt pour myapp.example.com 3. Traefik répond au challenge HTTP-01 (via port 80) 4. Certificat obtenu et stocké dans /letsencrypt/acme.json 5. HTTPS automatiquement activé sur https://myapp.example.com

Permissions du fichier acme.json :

# IMPORTANT : acme.json doit être en mode 600
touch letsencrypt/acme.json
chmod 600 letsencrypt/acme.json

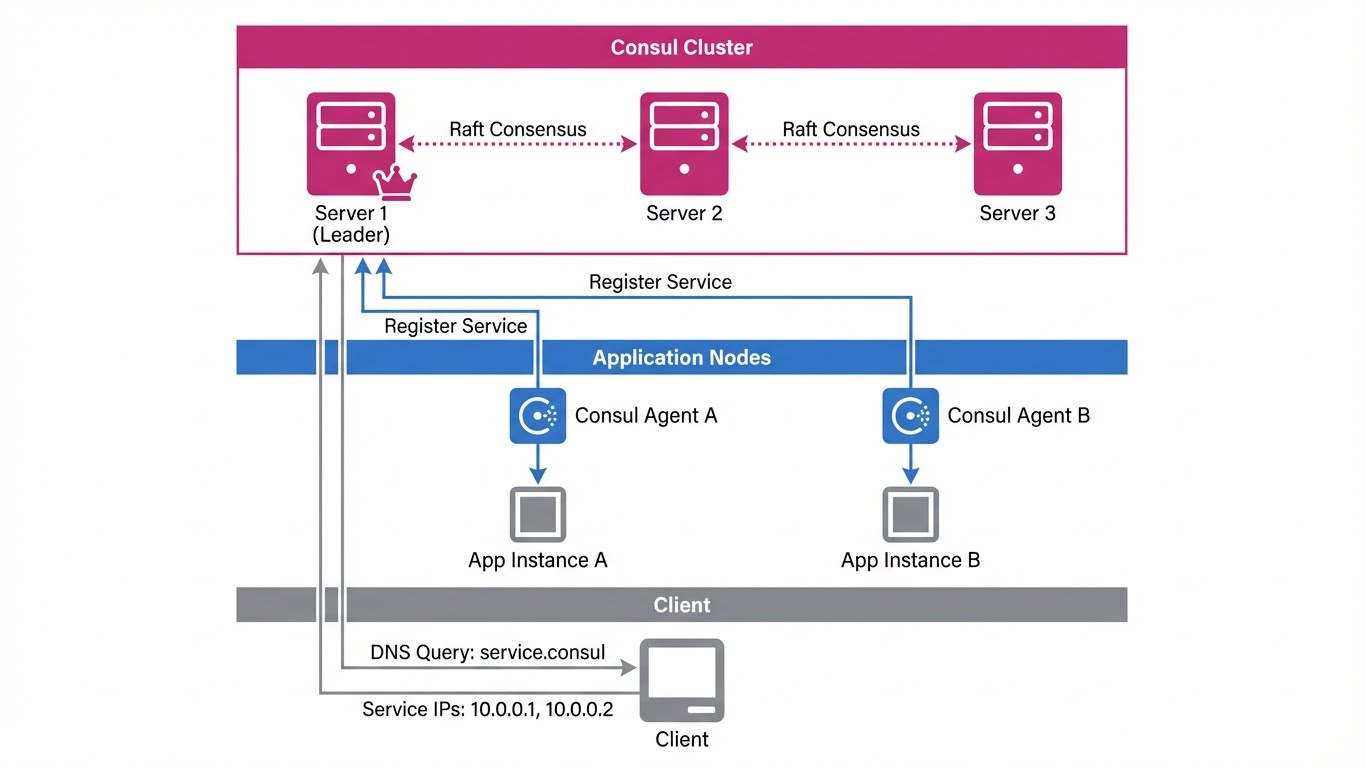

Consul (Service Discovery)

Concept : DNS Dynamique pour Microservices

Consul = Registre centralisé des services disponibles + Health Checks + KV Store

┌─────────────────────────────────────────────────────────────┐
│                  PROBLÈME SANS SERVICE DISCOVERY             │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  Frontend veut appeler l'API :                              │
│  1. Quelle est l'IP de l'API ? (Hardcoder 192.168.1.10 ?)  │
│  2. Si l'API scale à 3 instances, lesquelles choisir ?     │
│  3. Si une instance crash, comment l'éviter ?              │
│                                                              │
│  Solution legacy : HAProxy avec conf statique              │
│  Problème : Nécessite reload à chaque changement           │
│                                                              │
├─────────────────────────────────────────────────────────────┤
│                  SOLUTION : CONSUL SERVICE DISCOVERY         │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  1. L'API s'enregistre dans Consul au démarrage            │
│  2. Frontend demande à Consul : "Où est l'API ?"           │
│  3. Consul répond : "3 instances : .10, .11, .12"          │
│  4. Frontend appelle .10                                    │
│  5. .10 crash → Health Check échoue                        │
│  6. Consul retire .10 du registre immédiatement            │
│  7. Frontend demande à nouveau → Reçoit seulement .11, .12 │
│                                                              │
│  Résultat : Découverte automatique + Self-healing          │
│                                                              │
└─────────────────────────────────────────────────────────────┘

Architecture : Server + Agents

Consul Service Discovery Architecture

graph TB
    subgraph "Consul Cluster"
        CS1[Consul Server 1<br/>Leader]
        CS2[Consul Server 2]
        CS3[Consul Server 3]
        CS1 -.Raft Consensus.-> CS2
        CS2 -.Raft Consensus.-> CS3
        CS3 -.Raft Consensus.-> CS1
    end

    subgraph "Application Nodes"
        CA1[Consul Agent] -->|Register| CS1
        CA2[Consul Agent] -->|Register| CS1
        APP1[App Instance 1] -->|Local Agent| CA1
        APP2[App Instance 2] -->|Local Agent| CA2
    end

    Client[Client] -->|DNS Query| CS1
    CS1 -->|Service IPs| Client

    style CS1 fill:#9C27B0,stroke:#fff,stroke-width:2px,color:#fff
    style CS2 fill:#9C27B0,stroke:#fff,stroke-width:2px,color:#fff
    style CS3 fill:#9C27B0,stroke:#fff,stroke-width:2px,color:#fff

Composants :

Composant Rôle Nombre
Consul Server Stocke l'état du cluster (services, health checks, KV) 3 ou 5 (consensus Raft)
Consul Agent S'exécute sur chaque node application, enregistre les services 1 par node
Consul Client Application qui interroge Consul (via DNS ou HTTP API) N

Déploiement Consul : Docker Compose

# docker-compose.yml
version: '3.8'

services:
  # Consul Server (mode dev single-node)
  consul-server:
    image: hashicorp/consul:latest
    container_name: consul
    command: agent -server -ui -bootstrap-expect=1 -client=0.0.0.0
    ports:
      - "8500:8500"  # HTTP API + UI
      - "8600:8600/udp"  # DNS
    environment:
      - CONSUL_BIND_INTERFACE=eth0
    volumes:
      - consul-data:/consul/data
    networks:
      - consul-net

  # Application exemple (auto-registration)
  api-service:
    image: nginx:alpine
    container_name: api-1
    labels:
      - "consul.service.name=api"
      - "consul.service.port=80"
    networks:
      - consul-net
    depends_on:
      - consul-server

volumes:
  consul-data:

networks:
  consul-net:
    driver: bridge

Accéder à Consul UI :

# Démarrer Consul
docker-compose up -d

# Accéder à l'interface web
# http://localhost:8500

Service Registration : Enregistrer un Service

Deux méthodes : API HTTP ou Fichier JSON.

Méthode 1 : API HTTP

# Enregistrer un service "web" avec health check
curl -X PUT http://localhost:8500/v1/agent/service/register \
  -d '{
    "ID": "web-1",
    "Name": "web",
    "Tags": ["frontend", "v1.0"],
    "Address": "192.168.1.10",
    "Port": 80,
    "Check": {
      "HTTP": "http://192.168.1.10:80/health",
      "Interval": "10s",
      "Timeout": "5s"
    }
  }'

# Lister les services enregistrés
curl http://localhost:8500/v1/catalog/services

# Output :
# {
#   "consul": [],
#   "web": ["frontend", "v1.0"]
# }

# Résoudre le service via DNS
dig @127.0.0.1 -p 8600 web.service.consul

# Output :
# ;; ANSWER SECTION:
# web.service.consul.    0    IN    A    192.168.1.10

Méthode 2 : Fichier JSON (Auto-registration)

// /etc/consul.d/web.json
{
  "service": {
    "id": "web-1",
    "name": "web",
    "tags": ["frontend", "v1.0"],
    "address": "192.168.1.10",
    "port": 80,
    "check": {
      "http": "http://192.168.1.10:80/health",
      "interval": "10s",
      "timeout": "5s"
    }
  }
}

# Recharger la configuration Consul
consul reload

# Le service est automatiquement enregistré

Health Checks : Self-Healing Automatique

Les Health Checks permettent à Consul de retirer automatiquement les instances défaillantes.

Types de Health Checks :

Type Description Exemple
HTTP GET sur un endpoint (code 2xx = OK) http://api:80/health
TCP Connexion TCP réussie tcp://db:5432
Script Exécute un script (exit 0 = OK) /usr/local/bin/check.sh
TTL L'application doit envoyer un heartbeat Interval: 30s
gRPC Appel gRPC health check grpc://service:50051

Exemple : HTTP Health Check

{
  "service": {
    "name": "api",
    "port": 3000,
    "check": {
      "http": "http://localhost:3000/health",
      "interval": "10s",
      "timeout": "2s"
    }
  }
}

Comportement : 1. Consul appelle GET http://localhost:3000/health toutes les 10 secondes 2. Si la réponse est 200-299 → Service OK (dans le registre) 3. Si la réponse est 4xx, 5xx ou timeout → Service CRITICAL (retiré du DNS)

Tester avec une API réelle :

# docker-compose.yml
version: '3.8'

services:
  consul:
    image: hashicorp/consul:latest
    command: agent -server -ui -bootstrap-expect=1 -client=0.0.0.0
    ports:
      - "8500:8500"
      - "8600:8600/udp"
    networks:
      - consul-net

  api-healthy:
    image: traefik/whoami:latest
    container_name: api-healthy
    networks:
      - consul-net

  api-failing:
    image: nginx:alpine
    container_name: api-failing
    # Aucun serveur web actif → Health check va échouer
    command: sh -c "exit 1"
    networks:
      - consul-net

networks:
  consul-net:

Enregistrer les services avec health checks :

# Service sain
curl -X PUT http://localhost:8500/v1/agent/service/register -d '{
  "ID": "api-healthy",
  "Name": "api",
  "Address": "api-healthy",
  "Port": 80,
  "Check": {
    "HTTP": "http://api-healthy:80",
    "Interval": "5s"
  }
}'

# Service défaillant
curl -X PUT http://localhost:8500/v1/agent/service/register -d '{
  "ID": "api-failing",
  "Name": "api",
  "Address": "api-failing",
  "Port": 80,
  "Check": {
    "HTTP": "http://api-failing:80",
    "Interval": "5s"
  }
}'

# Interroger Consul DNS après 10 secondes
dig @127.0.0.1 -p 8600 api.service.consul

# Output : Seul api-healthy apparaît (api-failing retiré)

KV Store : Configuration Dynamique

Consul KV = Base clé-valeur distribuée pour stocker la config des applications.

Cas d'usage : - Feature flags (activer/désactiver des fonctionnalités) - Configuration dynamique (DB connection string, API keys) - Coordination distribuée (leader election)

Opérations de base :

# Écrire une clé
consul kv put config/db/host postgres.example.com
consul kv put config/db/port 5432
consul kv put config/feature/new-ui true

# Lire une clé
consul kv get config/db/host
# Output : postgres.example.com

# Lister toutes les clés
consul kv get -recurse config/

# Output :
# config/db/host:postgres.example.com
# config/db/port:5432
# config/feature/new-ui:true

# Supprimer une clé
consul kv delete config/feature/new-ui

# Watch (surveiller les changements)
consul watch -type=key -key=config/feature/new-ui /usr/local/bin/reload-app.sh

Utilisation dans une application (API HTTP) :

# app.py (Python Flask exemple)
import consul
import os

# Connexion à Consul
c = consul.Consul(host='consul-server', port=8500)

# Lire la configuration depuis Consul KV
def get_config(key):
    index, data = c.kv.get(key)
    if data:
        return data['Value'].decode('utf-8')
    return None

# Exemple : Récupérer l'hôte de la DB
db_host = get_config('config/db/host')
print(f"Connecting to database at {db_host}")

# Watch : Réagir aux changements
index = None
while True:
    index, data = c.kv.get('config/feature/new-ui', index=index)
    if data:
        new_ui_enabled = data['Value'].decode('utf-8') == 'true'
        print(f"New UI feature flag: {new_ui_enabled}")

Avantages : - ✅ Configuration centralisée (pas de fichiers .env dispersés) - ✅ Hot-reload sans redémarrage (watch les changements) - ✅ Versioning (Consul KV garde l'historique) - ✅ Haute disponibilité (réplication Raft)

Pattern Service Mesh (Intro)

Le Problème de la Communication Microservices

┌─────────────────────────────────────────────────────────────┐
│                  SANS SERVICE MESH                           │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  Problèmes :                                                │
│  ✗ Trafic non chiffré entre services (HTTP plaintext)      │
│  ✗ Pas d'authentification mutuelle (n'importe qui appelle) │
│  ✗ Pas de métriques (impossible de voir les appels)        │
│  ✗ Retry/Timeout gérés dans chaque app (duplication code)  │
│  ✗ Circuit breaker à implémenter partout                   │
│                                                              │
│  Résultat : Chaque équipe dev réinvente la roue            │
│                                                              │
├─────────────────────────────────────────────────────────────┤
│                  AVEC SERVICE MESH                           │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  Solutions :                                                │
│  ✓ mTLS automatique (chiffrement + authent mutuelle)       │
│  ✓ Observabilité native (traces, métriques, logs)          │
│  ✓ Retry/Timeout configurables (sans toucher le code)      │
│  ✓ Circuit breaker centralisé                              │
│  ✓ Traffic splitting (canary, A/B testing)                 │
│                                                              │
│  Résultat : Fonctionnalités réseau déléguées à la plateforme │
│                                                              │
└─────────────────────────────────────────────────────────────┘

Architecture Service Mesh

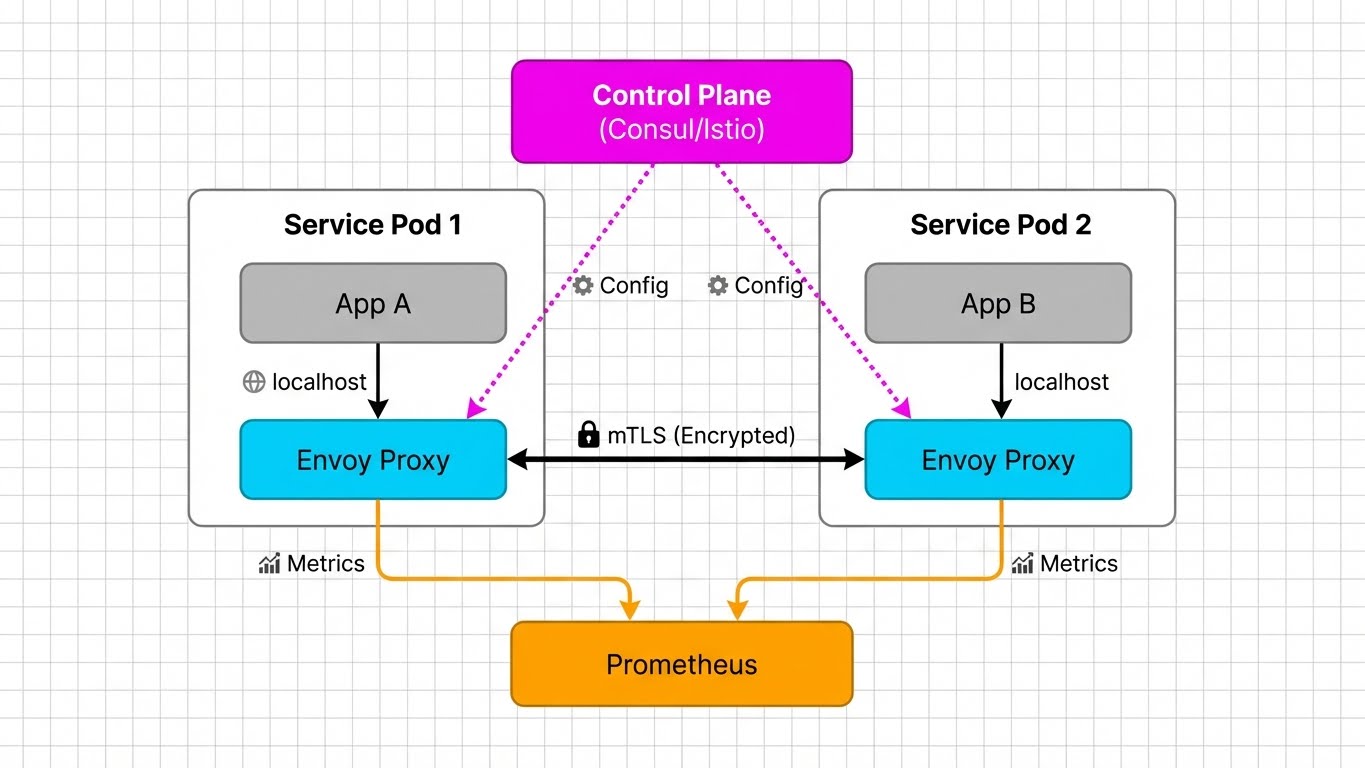

Service Mesh Sidecar Architecture

graph LR
    subgraph "Service A Pod"
        A[App A] -->|localhost| PA[Envoy Proxy]
    end

    subgraph "Service B Pod"
        PB[Envoy Proxy] -->|localhost| B[App B]
    end

    PA -->|mTLS| PB

    CP[Control Plane<br/>Consul/Istio] -.Config.-> PA
    CP -.Config.-> PB

    PA -->|Metrics| PROM[Prometheus]
    PB -->|Metrics| PROM

    style PA fill:#2196F3,stroke:#fff,stroke-width:2px,color:#000
    style PB fill:#2196F3,stroke:#fff,stroke-width:2px,color:#000
    style CP fill:#9C27B0,stroke:#fff,stroke-width:2px,color:#fff

Concept clé : Sidecar Proxy

Chaque service a un proxy (Envoy) déployé à côté qui : 1. Intercepte tout le trafic entrant/sortant 2. Applique les règles de sécurité (mTLS) 3. Collecte les métriques 4. Gère les retry/timeout

L'application ne sait même pas que le mesh existe (transparent).

Consul Connect : Service Mesh Natif

Consul Connect = Extension de Consul pour transformer le Service Discovery en Service Mesh complet.

Fonctionnalités :

Fonctionnalité Description
mTLS Automatique Certificats générés automatiquement, rotation automatique
Intentions ACLs déclaratives ("Service A peut appeler Service B")
Traffic Splitting Canary deployments (90% v1, 10% v2)
Observabilité Métriques exportées vers Prometheus
L7 Traffic Management Routing basé sur les headers HTTP

Exemple : Activer Consul Connect

# docker-compose.yml
version: '3.8'

services:
  consul:
    image: hashicorp/consul:latest
    command: agent -server -ui -bootstrap-expect=1 -client=0.0.0.0
    ports:
      - "8500:8500"
    environment:
      - CONSUL_BIND_INTERFACE=eth0
    networks:
      - mesh

  # Service A avec sidecar proxy
  web:
    image: nginx:alpine
    networks:
      - mesh
    depends_on:
      - consul

  # Sidecar Envoy pour web
  web-sidecar-proxy:
    image: envoyproxy/envoy:v1.28-latest
    command: >
      envoy -c /etc/envoy/envoy.yaml
    volumes:
      - ./envoy-web.yaml:/etc/envoy/envoy.yaml
    networks:
      - mesh
    depends_on:
      - consul

networks:
  mesh:
    driver: bridge

Configuration Envoy (géré par Consul Connect) :

# envoy-web.yaml (simplifié)
static_resources:
  listeners:
    - name: listener_0
      address:
        socket_address:
          address: 0.0.0.0
          port_value: 20000
      filter_chains:
        - filters:
            - name: envoy.filters.network.http_connection_manager
              typed_config:
                "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
                stat_prefix: ingress_http
                route_config:
                  name: local_route
                  virtual_hosts:
                    - name: backend
                      domains: ["*"]
                      routes:
                        - match:
                            prefix: "/"
                          route:
                            cluster: local_app
                http_filters:
                  - name: envoy.filters.http.router

  clusters:
    - name: local_app
      connect_timeout: 0.25s
      type: STATIC
      load_assignment:
        cluster_name: local_app
        endpoints:
          - lb_endpoints:
              - endpoint:
                  address:
                    socket_address:
                      address: 127.0.0.1
                      port_value: 80

Intentions (ACLs) :

# Autoriser "web" à appeler "api"
consul intention create web api

# Refuser "public" à appeler "internal"
consul intention create -deny public internal

# Lister toutes les intentions
consul intention list

Avantages Consul Connect : - ✅ Pas besoin de changer le code applicatif - ✅ mTLS automatique (zéro config) - ✅ Segmentation réseau fine (intentions) - ✅ Compatible avec Kubernetes et VMs

Alternatives : - Istio (plus complexe, plus de fonctionnalités) - Linkerd (plus simple, orienté Kubernetes) - AWS App Mesh (cloud AWS uniquement)

Référence Rapide

Traefik

Ports :

Port Usage
80 HTTP (entrypoint web)
443 HTTPS (entrypoint websecure)
8080 Dashboard (dev mode)

Commandes :

# Afficher les routers actifs
docker exec traefik traefik healthcheck

# Logs en temps réel
docker logs -f traefik

# Tester un routing
curl -H "Host: myapp.localhost" http://localhost

# Dashboard
http://localhost:8080/dashboard/

Labels Docker clés :

labels:
  # Activer Traefik
  - "traefik.enable=true"

  # Routing
  - "traefik.http.routers.<name>.rule=Host(`example.com`)"
  - "traefik.http.routers.<name>.entrypoints=websecure"

  # HTTPS
  - "traefik.http.routers.<name>.tls.certresolver=letsencrypt"

  # Middleware
  - "traefik.http.routers.<name>.middlewares=auth,ratelimit"

  # Port backend
  - "traefik.http.services.<name>.loadbalancer.server.port=8080"

Consul

Ports :

Port Usage
8500 HTTP API + UI
8600 DNS (UDP)
8300 Server RPC (cluster)
8301 LAN Gossip (Serf)
8302 WAN Gossip (multi-DC)

Commandes :

# Membres du cluster
consul members

# Services enregistrés
consul catalog services

# Health checks
consul catalog nodes -service=web -detailed

# KV Store
consul kv put config/app/version 1.0
consul kv get config/app/version

# DNS Query
dig @127.0.0.1 -p 8600 web.service.consul
dig @127.0.0.1 -p 8600 web.service.consul SRV  # Avec port

# API HTTP
curl http://localhost:8500/v1/catalog/services
curl http://localhost:8500/v1/health/service/web

# UI
http://localhost:8500

Service Registration (API) :

curl -X PUT http://localhost:8500/v1/agent/service/register -d '{
  "Name": "myapp",
  "Address": "192.168.1.10",
  "Port": 8080,
  "Check": {
    "HTTP": "http://192.168.1.10:8080/health",
    "Interval": "10s"
  }
}'

De-register :

curl -X PUT http://localhost:8500/v1/agent/service/deregister/myapp

Comparaison : Quand Utiliser Quoi ?

Besoin Solution Pourquoi
Reverse proxy simple (statique) Nginx/HAProxy Config simple, performant, bien connu
Reverse proxy dynamique (Docker) Traefik Auto-découverte via labels Docker
Reverse proxy K8s Traefik/Nginx Ingress Intégration native K8s Ingress
Service Discovery Consul DNS dynamique + Health checks
Service Mesh (mTLS) Consul Connect/Istio Sécurité inter-services automatique
API Gateway Kong/Traefik Rate limiting, auth, plugins
Load Balancer L4 HAProxy/Nginx Performance maximale (TCP/UDP)
Load Balancer L7 Traefik/Envoy Routing HTTP avancé (headers, path)

Recommandations :

  • Startup/PME : Traefik + Docker (simplicité)
  • Entreprise (VMs) : Consul + HAProxy (stabilité)
  • Kubernetes : Traefik Ingress + Consul (ou Istio si besoin mesh)
  • Microservices critiques : Service Mesh (Consul Connect/Istio/Linkerd)

Pour Aller Plus Loin

Traefik

Consul

Service Mesh
