Module 5 : Architecture Cloud (HA, DR, Scalabilité)

Durée estimée : 45 minutes

Objectifs du Module

À la fin de ce module, vous serez capable de :

  • Concevoir une architecture haute disponibilité
  • Planifier une stratégie de Disaster Recovery
  • Comprendre les types de scalabilité
  • Reconnaître les patterns d'architecture cloud
  • Calculer et interpréter les SLA

1. Haute Disponibilité (HA)

1.1 Qu'est-ce que la Haute Disponibilité ?

Définition

La haute disponibilité est la capacité d'un système à rester opérationnel malgré la défaillance de certains composants.

graph TB
    subgraph "❌ Sans HA"
        SINGLE["💻 Serveur unique"]
        SINGLE --> FAIL["💥 Panne = Service DOWN"]
    end

    subgraph "✅ Avec HA"
        LB["⚖️ Load Balancer"]
        S1["💻 Serveur 1"]
        S2["💻 Serveur 2"]
        S3["💻 Serveur 3"]
        LB --> S1
        LB --> S2
        LB --> S3
        S1 --> OK["Panne S1 = Service OK"]
    end

    style FAIL fill:#f44336,color:#fff
    style OK fill:#4caf50,color:#fff

1.2 Les Niveaux de Disponibilité (SLA)

Disponibilité Downtime/an Downtime/mois Catégorie
99% 3.65 jours 7.3 heures Standard
99.9% 8.76 heures 43.8 minutes Élevé
99.95% 4.38 heures 21.9 minutes Très élevé
99.99% 52.6 minutes 4.38 minutes Critique
99.999% 5.26 minutes 26.3 secondes Mission critique

SLA Cloud Providers

Service AWS Azure GCP
VM unique 99.5% 99.9% 99.5%
VM multi-AZ 99.99% 99.99% 99.99%
Object Storage 99.99% 99.99% 99.99%
Managed DB multi-AZ 99.95% 99.99% 99.95%

1.3 Calcul du SLA Composite

graph LR
    LB["Load Balancer<br/>99.99%"] --> APP["App (2 VMs)<br/>99.99%"]
    APP --> DB["Database<br/>99.95%"]

    TOTAL["SLA Total = ?"]

    style TOTAL fill:#FF9800800800,color:#fff

Formule : SLA composite = SLA1 × SLA2 × SLA3

SLA = 99.99% × 99.99% × 99.95% = 99.93%

Attention

Chaque composant diminue la disponibilité globale. Plus vous avez de composants, plus le SLA baisse.

1.4 Patterns de Haute Disponibilité

Active-Active

graph TB
    LB["⚖️ Load Balancer"]
    subgraph "Zone A"
        A1["💻 Server A1<br/>ACTIVE"]
    end
    subgraph "Zone B"
        A2["💻 Server A2<br/>ACTIVE"]
    end

    LB --> A1
    LB --> A2

    style A1 fill:#4caf50,color:#fff
    style A2 fill:#4caf50,color:#fff
  • Les deux serveurs traitent le trafic
  • Capacité = Server1 + Server2
  • Si un tombe, l'autre absorbe la charge

Active-Passive (Standby)

graph TB
    LB["⚖️ Load Balancer"]
    subgraph "Zone A"
        A1["💻 Server A1<br/>ACTIVE"]
    end
    subgraph "Zone B"
        A2["💻 Server A2<br/>STANDBY"]
    end

    LB --> A1
    A1 -.->|"Failover"| A2

    style A1 fill:#4caf50,color:#fff
    style A2 fill:#FF9800800800,color:#fff
  • Un seul serveur traite le trafic
  • Le second attend en standby
  • Bascule automatique en cas de panne

2. Disaster Recovery (DR)

2.1 RPO et RTO

graph LR
    subgraph "Timeline d'un Incident"
        BACKUP["📸 Dernier Backup"]
        DISASTER["💥 Incident"]
        RECOVERY["✅ Reprise"]
    end

    BACKUP -->|"RPO<br/>(données perdues)"| DISASTER
    DISASTER -->|"RTO<br/>(temps d'arrêt)"| RECOVERY

    style DISASTER fill:#f44336,color:#fff
    style RECOVERY fill:#4caf50,color:#fff
Métrique Définition Question
RPO (Recovery Point Objective) Quantité de données qu'on accepte de perdre "Combien de temps de données perdues est acceptable ?"
RTO (Recovery Time Objective) Temps pour rétablir le service "En combien de temps doit-on être de nouveau opérationnel ?"

2.2 Stratégies de DR

graph TB
    subgraph "Stratégies DR (coût croissant)"
        BACKUP["💾 Backup/Restore<br/>RTO: heures/jours<br/>Coût: $"]
        PILOT["🔥 Pilot Light<br/>RTO: dizaines de minutes<br/>Coût: $$"]
        WARM["♨️ Warm Standby<br/>RTO: minutes<br/>Coût: $$$"]
        HOT["🔥 Hot Standby<br/>RTO: secondes<br/>Coût: $$$$"]
    end

    BACKUP --> PILOT --> WARM --> HOT

    style BACKUP fill:#4caf50,color:#fff
    style PILOT fill:#4CAF50,color:#fff
    style WARM fill:#FF9800800800,color:#fff
    style HOT fill:#f44336,color:#fff
Stratégie Description RTO RPO Coût
Backup/Restore Données sauvegardées, infra recréée Heures/Jours Heures $
Pilot Light Core infra tourne, reste à démarrer 10-30 min Minutes $$
Warm Standby Infra complète tourne à échelle réduite Minutes Minutes $$$
Hot Standby Infra identique en active-active Secondes Temps réel $$$$

2.3 Architecture Multi-Région

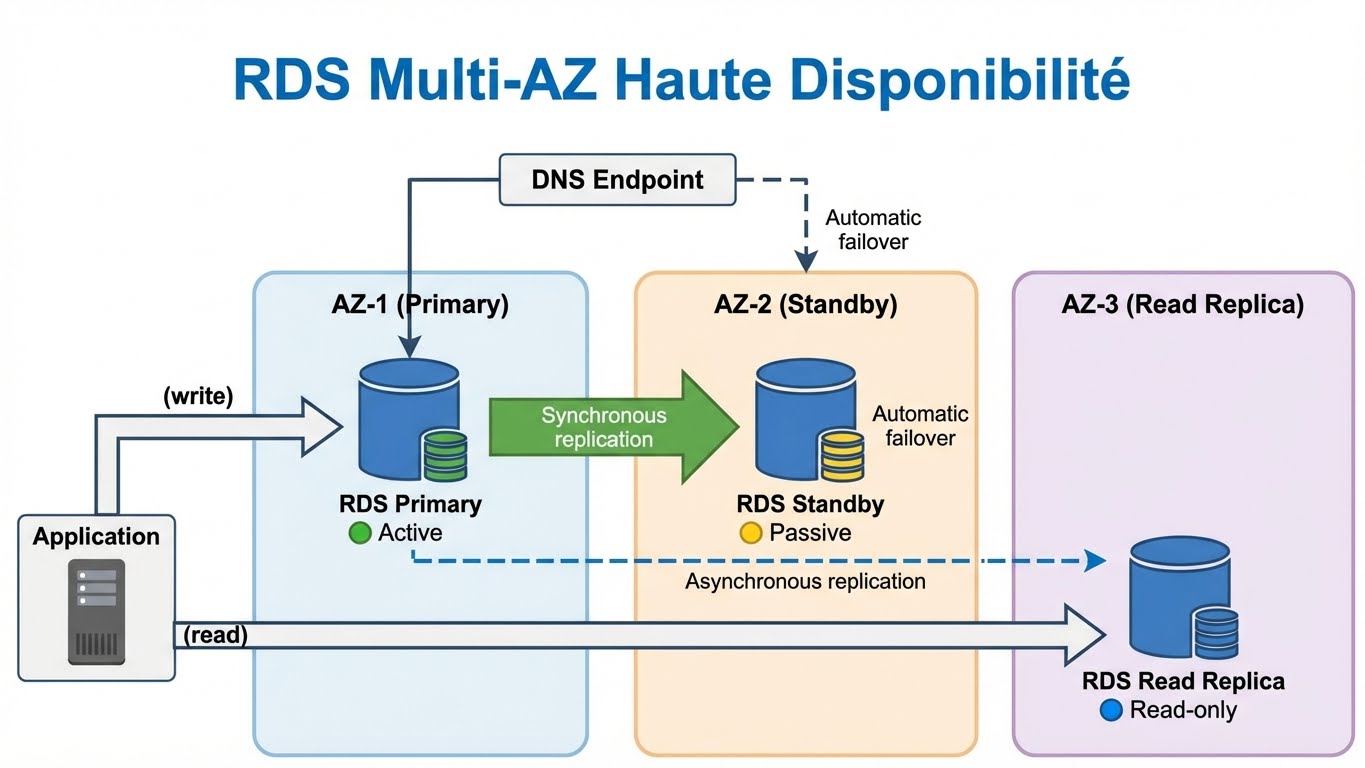

Architecture RDS Multi-AZ HA

graph TB
    subgraph "Region: Europe (Primary)"
        LB1["⚖️ LB"]
        APP1["💻 App"]
        DB1["🗄️ DB Primary"]
    end

    subgraph "Region: US (DR)"
        LB2["⚖️ LB"]
        APP2["💻 App (scaled down)"]
        DB2["🗄️ DB Replica"]
    end

    DNS["🌐 DNS (Route 53, Traffic Manager)"]

    USER["👥 Users"] --> DNS
    DNS -->|"Normal"| LB1
    DNS -.->|"Failover"| LB2
    DB1 -->|"Replication"| DB2

    style DB1 fill:#4caf50,color:#fff
    style DB2 fill:#FF9800800800,color:#fff

3. Scalabilité

3.1 Scaling Vertical vs Horizontal

graph TB
    subgraph "⬆️ Scaling Vertical (Scale Up)"
        V1["💻 Small<br/>2 CPU, 4GB"]
        V2["💻 Medium<br/>4 CPU, 8GB"]
        V3["💻 Large<br/>8 CPU, 16GB"]
        V1 --> V2 --> V3
    end

    subgraph "➡️ Scaling Horizontal (Scale Out)"
        H1["💻 Server 1"]
        H2["💻 Server 2"]
        H3["💻 Server 3"]
        H4["💻 Server 4"]
    end

    style V3 fill:#4caf50,color:#fff
    style H4 fill:#2196f3,color:#fff
Type Description Avantages Inconvénients
Vertical Augmenter la taille d'une machine Simple, pas de changement d'archi Limite physique, downtime
Horizontal Ajouter plus de machines Pas de limite, HA naturelle Complexité (stateless, LB)

3.2 Auto Scaling

graph LR
    subgraph "Auto Scaling"
        METRIC["📊 Métriques<br/>(CPU, RAM, Requests)"]
        POLICY["📜 Politique<br/>Si CPU > 70%"]
        ACTION["⚡ Action<br/>Ajouter 2 instances"]
    end

    METRIC --> POLICY --> ACTION

    style POLICY fill:#FF9800800800,color:#fff

Métriques courantes pour le scaling :

Métrique Description Exemple de seuil
CPU Utilisation processeur > 70% → scale up
Memory Utilisation mémoire > 80% → scale up
Requests/sec Nombre de requêtes > 1000 req/s → scale up
Queue depth Messages en attente > 100 messages → scale up
Custom Métrique business > X transactions/min

3.3 Stateless vs Stateful

Clé du Scaling Horizontal

Pour scaler horizontalement, votre application doit être stateless (sans état local).

graph TB
    subgraph "❌ Stateful (Non scalable)"
        S1["💻 Server<br/>Session en mémoire"]
        USER1["👤 User A<br/>Session sur Server 1"]
    end

    subgraph "✅ Stateless (Scalable)"
        LB["⚖️ Load Balancer"]
        SS1["💻 Server 1"]
        SS2["💻 Server 2"]
        SS3["💻 Server 3"]
        CACHE["⚡ Redis<br/>(Sessions)"]

        LB --> SS1
        LB --> SS2
        LB --> SS3
        SS1 --> CACHE
        SS2 --> CACHE
        SS3 --> CACHE
    end

    style S1 fill:#f44336,color:#fff
    style CACHE fill:#4caf50,color:#fff

Comment rendre une app stateless :

  • Sessions → Store externe (Redis, DynamoDB)
  • Fichiers uploadés → Object Storage (S3)
  • Cache → Cache distribué (ElastiCache)
  • Base de données → Service managé (RDS)

4. Patterns d'Architecture Cloud

4.1 Architecture N-Tier

graph TB
    subgraph "Presentation Tier"
        WEB["🌐 Web Servers<br/>(Frontend)"]
    end

    subgraph "Application Tier"
        APP["⚙️ App Servers<br/>(Backend API)"]
    end

    subgraph "Data Tier"
        DB["🗄️ Database"]
        CACHE["⚡ Cache"]
    end

    WEB --> APP
    APP --> DB
    APP --> CACHE

    style WEB fill:#2196f3,color:#fff
    style APP fill:#4caf50,color:#fff
    style DB fill:#FF9800800800,color:#fff

4.2 Microservices

graph TB
    subgraph "Microservices Architecture"
        GW["🚪 API Gateway"]

        subgraph "Services"
            SVC1["👤 User Service"]
            SVC2["💳 Payment Service"]
            SVC3["📦 Order Service"]
            SVC4["📧 Notification Service"]
        end

        subgraph "Data"
            DB1["🗄️ User DB"]
            DB2["🗄️ Payment DB"]
            DB3["🗄️ Order DB"]
        end

        QUEUE["📬 Message Queue"]
    end

    GW --> SVC1
    GW --> SVC2
    GW --> SVC3
    SVC1 --> DB1
    SVC2 --> DB2
    SVC3 --> DB3
    SVC3 --> QUEUE
    QUEUE --> SVC4

    style GW fill:#9c27b0,color:#fff

Avantages : - Scaling indépendant par service - Déploiement indépendant - Technologie adaptée par service - Équipes autonomes

4.3 Event-Driven Architecture

graph LR
    subgraph "Producers"
        P1["📱 Mobile App"]
        P2["🌐 Web App"]
        P3["⚙️ Backend"]
    end

    BROKER["📬 Event Broker<br/>(Kafka, EventBridge)"]

    subgraph "Consumers"
        C1["📊 Analytics"]
        C2["📧 Notifications"]
        C3["🗄️ Data Lake"]
    end

    P1 --> BROKER
    P2 --> BROKER
    P3 --> BROKER
    BROKER --> C1
    BROKER --> C2
    BROKER --> C3

    style BROKER fill:#FF9800800800,color:#fff

5. Well-Architected Framework

5.1 Les 6 Piliers

mindmap
  root((Well-Architected))
    Operational Excellence
      Automatisation
      Observabilité
      Amélioration continue
    Security
      IAM
      Détection
      Protection données
    Reliability
      HA
      DR
      Gestion pannes
    Performance Efficiency
      Sélection ressources
      Monitoring
      Optimisation
    Cost Optimization
      FinOps
      Right-sizing
      Reserved capacity
    Sustainability
      Efficacité énergétique
      Impact environnemental

5.2 Questions Clés par Pilier

Pilier Questions à se poser
Operational Excellence Comment déployez-vous ? Comment détectez-vous les problèmes ?
Security Qui a accès ? Comment protégez-vous les données ?
Reliability Que se passe-t-il si X tombe ? Quel est votre RTO/RPO ?
Performance Comment gérez-vous les pics ? Avez-vous des goulots ?
Cost Optimization Payez-vous pour des ressources inutilisées ?
Sustainability Quel est l'impact carbone ? Pouvez-vous optimiser ?

6. Quiz de Validation

Question 1

Quelle est la différence entre RPO et RTO ?

Réponse
  • RPO (Recovery Point Objective) : Quantité de données acceptable à perdre (temps depuis le dernier backup)
  • RTO (Recovery Time Objective) : Temps acceptable pour restaurer le service

Exemple : RPO de 1h signifie qu'on accepte de perdre 1h de données. RTO de 30min signifie qu'on doit être opérationnel en 30 minutes.

Question 2

Si vous avez 3 composants avec des SLA de 99.9%, 99.95% et 99.9%, quel est le SLA composite ?

Réponse

SLA = 99.9% × 99.95% × 99.9% = 99.75%

Le SLA composite est toujours inférieur au SLA le plus faible.

Question 3

Quelle stratégie DR a le RTO le plus court ?

Réponse

Hot Standby (Active-Active)

L'infrastructure de DR est identique et tourne en permanence. Le failover est quasi-instantané (secondes).

Question 4

Pourquoi une application doit-elle être stateless pour scaler horizontalement ?

Réponse

Si l'état (session, fichiers) est stocké localement sur un serveur, les requêtes suivantes doivent aller sur le même serveur. Impossible de distribuer la charge.

Avec une app stateless, n'importe quel serveur peut traiter n'importe quelle requête.

7. Résumé

Concept Description Métrique clé
Haute Disponibilité Service reste up malgré pannes SLA (99.9%, 99.99%...)
Disaster Recovery Reprise après sinistre majeur RTO, RPO
Scalabilité Verticale Augmenter la taille Limite physique
Scalabilité Horizontale Ajouter des instances Stateless requis
Auto Scaling Scaling automatique Métriques, seuils

Exercice : À Vous de Jouer

Mise en Pratique

Objectif : Concevoir une architecture haute disponibilité avec stratégie DR

Contexte : Une application critique de paiement en ligne nécessite un SLA de 99.99% et des objectifs RPO=15min / RTO=1h. L'application traite 10 000 transactions/jour en temps normal, mais jusqu'à 100 000 lors des soldes.

Tâches à réaliser :

  1. Calculez le SLA composite de l'architecture : ALB (99.99%) + App servers (99.99%) + RDS (99.95%)
  2. Proposez une architecture multi-AZ pour garantir la haute disponibilité
  3. Définissez la stratégie DR adaptée (Backup/Pilot Light/Warm/Hot) pour respecter RPO/RTO
  4. Configurez l'auto-scaling pour gérer les pics de charge (x10)

Critères de validation :

  • [ ] SLA composite calculé correctement
  • [ ] Architecture multi-AZ avec failover automatique
  • [ ] Stratégie DR justifiée avec RPO/RTO respectés
  • [ ] Configuration auto-scaling adaptée aux pics
Solution

1. Calcul du SLA composite

SLA composite = SLA1 × SLA2 × SLA3
SLA = 99.99% × 99.99% × 99.95%
SLA = 0.9999 × 0.9999 × 0.9995
SLA = 0.9993 = 99.93%

Downtime annuel = (1 - 0.9993) × 365 × 24 × 60
Downtime = 6.13 heures/an ≈ 30 minutes/mois

⚠️ Le SLA de 99.93% ne respecte pas l'objectif 99.99% → Solution : Dupliquer les composants critiques

2. Architecture multi-AZ haute disponibilité

# Auto Scaling Group multi-AZ
aws autoscaling create-auto-scaling-group \
  --auto-scaling-group-name payment-api-asg \
  --launch-template payment-api-template \
  --min-size 4 \
  --max-size 40 \
  --desired-capacity 6 \
  --availability-zones eu-west-3a eu-west-3b eu-west-3c \
  --target-group-arns arn:aws:elasticloadbalancing:xxx

# RDS Multi-AZ avec read replicas
aws rds create-db-instance \
  --db-instance-identifier payment-db \
  --multi-az \
  --backup-retention-period 7

Architecture :

┌─────────────────────────────────────────────────┐
│           Region: eu-west-3 (Paris)             │
├─────────────┬─────────────┬─────────────────────┤
│   Zone A    │   Zone B    │       Zone C        │
├─────────────┼─────────────┼─────────────────────┤
│  App x2     │  App x2     │      App x2         │
│  RDS        │  RDS        │                     │
│  Primary    │  Standby    │   Read Replica      │
└─────────────┴─────────────┴─────────────────────┘

3. Stratégie DR : Warm Standby

Justification : - RPO 15min → Réplication continue nécessaire - RTO 1h → Infrastructure pré-déployée mais réduite - Warm Standby = meilleur compromis coût/performance

# Région DR (eu-central-1 Frankfurt)
# Infra réduite : 2 instances (vs 6 en prod)
aws autoscaling create-auto-scaling-group \
  --auto-scaling-group-name payment-api-dr \
  --min-size 2 \
  --max-size 40 \
  --region eu-central-1

# RDS avec réplication cross-region
aws rds create-db-instance-read-replica \
  --db-instance-identifier payment-db-dr \
  --source-db-instance-identifier payment-db \
  --region eu-central-1

# Route 53 health check et failover
aws route53 change-resource-record-sets \
  --hosted-zone-id Z123 \
  --change-batch file://failover-config.json

En cas de disaster : 1. Route 53 détecte la panne (healthcheck KO) 2. Bascule DNS automatique vers DR (2-3 min) 3. ASG scale up en DR (5-10 min) 4. RDS replica promoted en primary (5 min) → RTO total : 15-20 min ✅ (objectif : 1h)

4. Configuration auto-scaling (pics x10)

# Policy: Scale up si CPU > 70%
aws autoscaling put-scaling-policy \
  --auto-scaling-group-name payment-api-asg \
  --policy-name scale-up \
  --scaling-adjustment 3 \
  --adjustment-type ChangeInCapacity

# CloudWatch alarm trigger
aws cloudwatch put-metric-alarm \
  --alarm-name high-cpu \
  --metric-name CPUUtilization \
  --threshold 70 \
  --comparison-operator GreaterThanThreshold \
  --evaluation-periods 2 \
  --alarm-actions arn:aws:autoscaling:xxx:policy/scale-up

# Policy: Scale down si CPU < 30%
aws autoscaling put-scaling-policy \
  --policy-name scale-down \
  --scaling-adjustment -1 \
  --adjustment-type ChangeInCapacity \
  --cooldown 300

Paramètres pour gérer x10 : - Normal : 6 instances (10 000 tx/jour = ~417 tx/h/instance) - Pic : jusqu'à 40 instances (100 000 tx/jour) - Scaling progressif : +3 instances toutes les 2 min si besoin - Warmup period : 180s (le temps que l'app démarre)

Précédent Suivant
← Module 4 : Sécurité & Conformité Module 6 : FinOps & Coûts →
← Module 4 : Sécurité & Conformité dans... Module 6 : FinOps & Coûts Cloud →

Retour au Programme
