Module 4 : Networking

Objectifs du Module

• Comprendre les drivers réseau Docker
• Configurer la communication entre containers
• Exposer les services
• Gérer le DNS interne

Durée : 2 heures

---

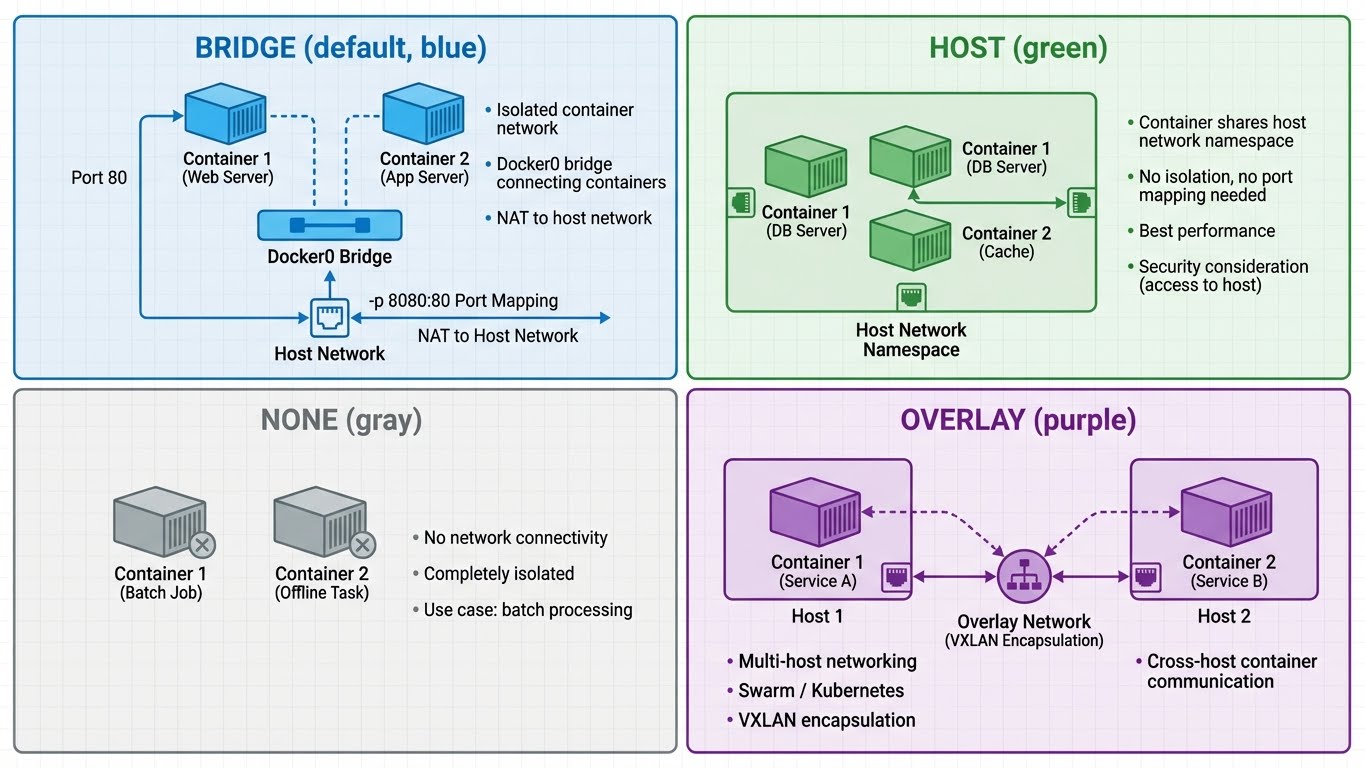

1. Network Drivers

---

2. Commandes Réseau

# Lister les réseaux
docker network ls

# Créer un réseau
docker network create mynetwork
docker network create --driver bridge --subnet 172.20.0.0/16 mynetwork

# Inspecter
docker network inspect mynetwork

# Connecter/Déconnecter
docker network connect mynetwork container1
docker network disconnect mynetwork container1

# Supprimer
docker network rm mynetwork
docker network prune

---

3. DNS et Communication

# Les containers sur le même réseau peuvent se joindre par nom
docker network create app-network

docker run -d --name db --network app-network postgres
docker run -d --name api --network app-network myapi

# Depuis api:
# ping db           → fonctionne
# curl http://db:5432 → fonctionne

# Alias DNS
docker run -d --name db --network app-network --network-alias database postgres
# Accessible via "db" ET "database"

---

4. Ports et Exposition

# Publish ports
docker run -p 8080:80 nginx              # Toutes interfaces
docker run -p 127.0.0.1:8080:80 nginx    # Localhost only
docker run -p 8080-8090:80-90 nginx      # Range
docker run -P nginx                       # Ports aléatoires (EXPOSE)

# Voir les ports
docker port container_name

---

5. Exemple Pratique

# docker-compose.yml
services:
  frontend:
    image: nginx
    ports:
      - "80:80"
    networks:
      - frontend-net

  api:
    image: myapi
    networks:
      - frontend-net
      - backend-net
    # Accessible par frontend et db

  db:
    image: postgres
    networks:
      - backend-net
    # NON accessible par frontend (isolation)

networks:
  frontend-net:
  backend-net:
    internal: true  # Pas d'accès internet

---

Exercice : À Vous de Jouer

Mise en Pratique

Objectif : Configurer une architecture réseau Docker complexe avec isolation et communication contrôlée

Contexte : Vous devez mettre en place une infrastructure réseau pour une application web à trois niveaux (frontend, backend, database) avec des règles de communication strictes. Le frontend doit uniquement communiquer avec le backend, et le backend uniquement avec la database.

Tâches à réaliser :

1. Créer trois réseaux Docker personnalisés : frontend-net, backend-net, et db-net
2. Configurer le réseau db-net comme réseau interne (sans accès internet)
3. Déployer 4 containers : nginx (frontend), 2x api (backend avec load balancing), postgres (database)
4. Connecter les containers aux réseaux appropriés pour respecter l'isolation
5. Tester la communication entre services via les noms DNS
6. Vérifier que l'isolation réseau fonctionne correctement
7. Exposer uniquement le frontend sur le port 80 de l'hôte

Critères de validation :

• [ ] Le frontend (nginx) peut communiquer avec les deux instances de l'API
• [ ] Les API peuvent communiquer avec la base de données
• [ ] Le frontend ne peut PAS communiquer directement avec la database
• [ ] La database n'a pas d'accès internet direct
• [ ] Le DNS résout correctement les noms de containers
• [ ] Seul le port 80 est exposé sur l'hôte

Solution

Étape 1 : Créer les réseaux

# Créer le réseau frontend
docker network create frontend-net

# Créer le réseau backend
docker network create backend-net

# Créer le réseau database (internal = pas d'accès internet)
docker network create --internal db-net

# Vérifier les réseaux créés
docker network ls
docker network inspect db-net

Étape 2 : Démarrer la database

# PostgreSQL sur le réseau database uniquement
docker run -d \
  --name database \
  --network db-net \
  -e POSTGRES_PASSWORD=secretpass \
  -e POSTGRES_DB=appdb \
  postgres:15-alpine

# Vérifier qu'elle n'a pas d'accès internet
docker exec database ping -c 2 google.com
# Devrait échouer

Étape 3 : Démarrer les API backends

# API 1 - Connectée aux réseaux backend et database
docker run -d \
  --name api1 \
  --network backend-net \
  -e DATABASE_URL=postgres://postgres:secretpass@database:5432/appdb \
  hashicorp/http-echo:latest \
  -text="API Instance 1"

# Connecter api1 au réseau database
docker network connect db-net api1

# API 2 - Même configuration
docker run -d \
  --name api2 \
  --network backend-net \
  -e DATABASE_URL=postgres://postgres:secretpass@database:5432/appdb \
  hashicorp/http-echo:latest \
  -text="API Instance 2"

docker network connect db-net api2

# Vérifier la connexion aux réseaux
docker inspect api1 --format='{{json .NetworkSettings.Networks}}' | jq

Étape 4 : Configuration nginx

# Créer la configuration nginx pour le load balancing
cat > nginx.conf << 'EOF'
events {
    worker_connections 1024;
}

http {
    upstream backend {
        server api1:5678;
        server api2:5678;
    }

    server {
        listen 80;

        location / {
            proxy_pass http://backend;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            add_header X-Backend-Server $upstream_addr;
        }

        location /health {
            return 200 "Frontend OK\n";
        }
    }
}
EOF

Étape 5 : Démarrer le frontend

# Nginx sur le réseau frontend et backend
docker run -d \
  --name frontend \
  --network frontend-net \
  -p 80:80 \
  -v $(pwd)/nginx.conf:/etc/nginx/nginx.conf:ro \
  nginx:alpine

# Connecter au réseau backend pour atteindre les APIs
docker network connect backend-net frontend

Étape 6 : Tests de communication

# Test 1: Accès depuis l'hôte au frontend
curl http://localhost
# Devrait afficher "API Instance 1" ou "API Instance 2"

# Test 2: Load balancing (plusieurs requêtes)
for i in {1..10}; do
  curl -s http://localhost
done
# Devrait alterner entre Instance 1 et 2

# Test 3: Frontend peut atteindre les APIs
docker exec frontend wget -qO- http://api1:5678
docker exec frontend wget -qO- http://api2:5678
# Devrait fonctionner

# Test 4: API peut atteindre la database
docker exec api1 ping -c 2 database
# Devrait fonctionner

# Test 5: Frontend NE PEUT PAS atteindre la database
docker exec frontend ping -c 2 database
# Devrait échouer (pas sur le même réseau)

# Test 6: Vérifier l'isolation du réseau db-net
docker exec database ping -c 2 8.8.8.8
# Devrait échouer (réseau internal)

Étape 7 : Inspection et analyse

# Voir tous les containers et leurs réseaux
docker ps --format "table {{.Names}}\t{{.Ports}}"

# Inspecter les réseaux
docker network inspect frontend-net
docker network inspect backend-net
docker network inspect db-net

# Voir les connexions réseau d'un container
docker inspect frontend \
  --format='{{range $net, $conf := .NetworkSettings.Networks}}{{$net}} {{end}}'

# Résolution DNS
docker exec frontend nslookup api1
docker exec api1 nslookup database

Étape 8 : Version Docker Compose (équivalent)

# docker-compose.yml
version: '3.8'

services:
  frontend:
    image: nginx:alpine
    ports:
      - "80:80"
    volumes:
      - ./nginx.conf:/etc/nginx/nginx.conf:ro
    networks:
      - frontend-net
      - backend-net

  api1:
    image: hashicorp/http-echo:latest
    command: ["-text=API Instance 1"]
    environment:
      DATABASE_URL: postgres://postgres:secretpass@database:5432/appdb
    networks:
      - backend-net
      - db-net

  api2:
    image: hashicorp/http-echo:latest
    command: ["-text=API Instance 2"]
    environment:
      DATABASE_URL: postgres://postgres:secretpass@database:5432/appdb
    networks:
      - backend-net
      - db-net

  database:
    image: postgres:15-alpine
    environment:
      POSTGRES_PASSWORD: secretpass
      POSTGRES_DB: appdb
    networks:
      - db-net

networks:
  frontend-net:
    driver: bridge
  backend-net:
    driver: bridge
  db-net:
    driver: bridge
    internal: true

# Démarrer avec Compose
docker compose up -d

# Tester
curl http://localhost

Étape 9 : Cleanup

# Arrêter et supprimer les containers
docker stop frontend api1 api2 database
docker rm frontend api1 api2 database

# Supprimer les réseaux
docker network rm frontend-net backend-net db-net

# Ou avec Compose
docker compose down

Points clés :

• Un container peut être connecté à plusieurs réseaux
• Les réseaux internal: true n'ont pas d'accès internet
• Le DNS Docker résout automatiquement les noms de containers
• Seuls les containers sur le même réseau peuvent communiquer
• Le flag -p expose les ports uniquement là où c'est nécessaire
• L'isolation réseau est essentielle pour la sécurité

---

Quiz

1. Quel driver pour multi-host ?
2. [ ] A. bridge
3. [ ] B. overlay
4. [ ] C. macvlan

Réponse : B

---
