Module 4 : Networking
Objectifs du Module
- Comprendre le modèle réseau Kubernetes
- Maîtriser les Services (ClusterIP, NodePort, LoadBalancer)
- Configurer les Ingress Controllers
- Implémenter des Network Policies
Durée : 4 heures

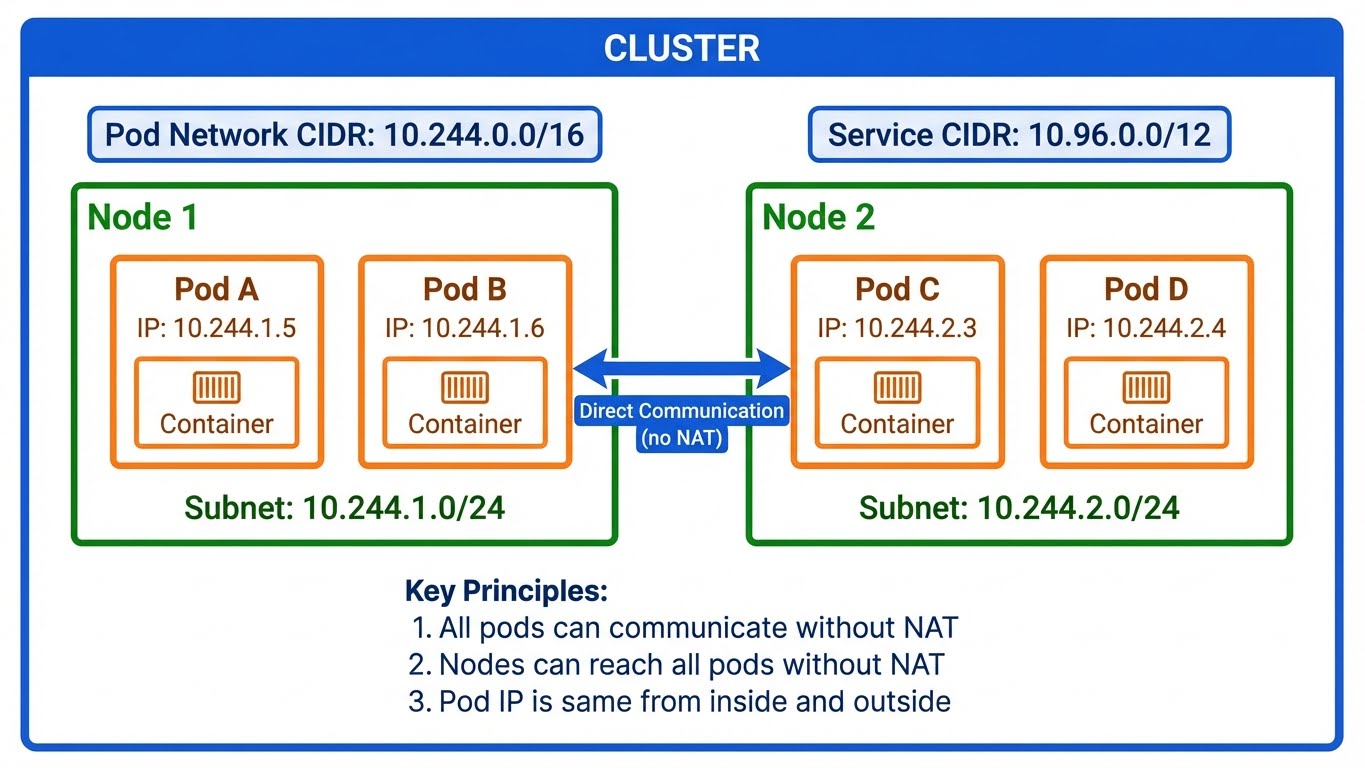

1. Modèle Réseau Kubernetes
1.1 Principes Fondamentaux
Règles fondamentales :
- Tous les pods peuvent communiquer sans NAT
- Tous les nodes peuvent communiquer avec tous les pods sans NAT
- L'IP d'un pod est la même vue de l'intérieur et de l'extérieur
1.2 CNI Plugins
# CNI = Container Network Interface
# Plugins populaires:
# Calico - Le plus complet
# - Network Policies
# - BGP routing
# - IPIP ou VXLAN encapsulation
# Cilium - eBPF based
# - Network Policies avancées (L7)
# - Observabilité
# - Service mesh intégré
# Flannel - Simple
# - VXLAN overlay
# - Pas de Network Policies
# Weave - Mesh network
# - Encryption
# - Multicast
# Vérifier le CNI installé
ls /etc/cni/net.d/
kubectl get pods -n kube-system | grep -E "calico|cilium|flannel|weave"
2. Services

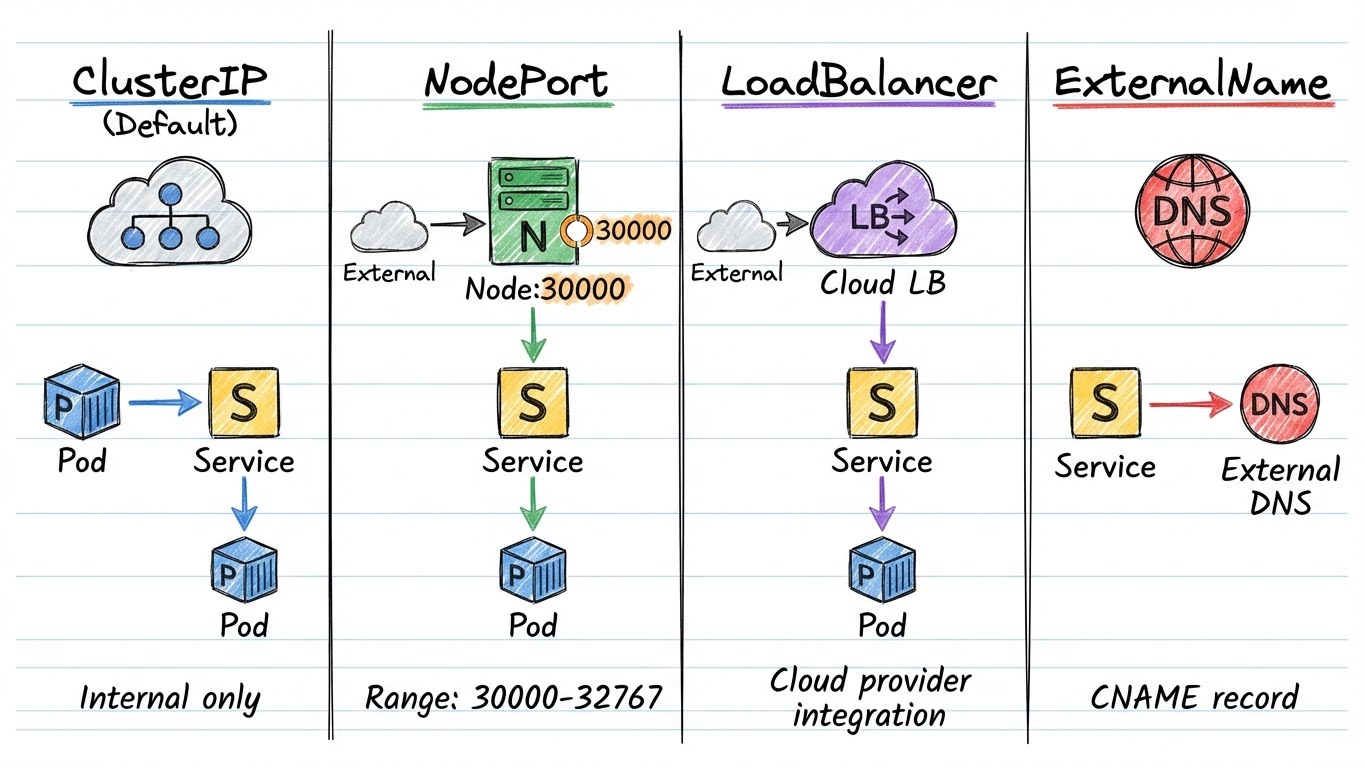

2.1 Types de Services
| Type | Description |
|---|---|
| ClusterIP | Accessible uniquement dans le cluster, IP virtuelle stable |
| NodePort | ClusterIP + port sur chaque node (30000-32767) |
| LoadBalancer | NodePort + Load Balancer externe (cloud/MetalLB) |
| ExternalName | Alias DNS vers un service externe (CNAME) |
2.2 Service ClusterIP
# service-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
name: backend-service
spec:
type: ClusterIP # Défaut
selector:
app: backend
ports:
- name: http
port: 80 # Port du service
targetPort: 8080 # Port du container
protocol: TCP
# DNS du service
# <service-name>.<namespace>.svc.cluster.local
# backend-service.default.svc.cluster.local
# Test depuis un pod
kubectl run test --rm -it --image=busybox -- sh
nslookup backend-service
wget -qO- http://backend-service
2.3 Service NodePort
# service-nodeport.yaml
apiVersion: v1
kind: Service
metadata:
name: frontend-service
spec:
type: NodePort
selector:
app: frontend
ports:
- port: 80
targetPort: 80
nodePort: 30080 # Optionnel, sinon auto (30000-32767)
2.4 Service LoadBalancer
# service-loadbalancer.yaml
apiVersion: v1
kind: Service
metadata:
name: public-service
annotations:
# Annotations spécifiques au cloud provider
service.beta.kubernetes.io/aws-load-balancer-type: "nlb"
spec:
type: LoadBalancer
selector:
app: public-app
ports:
- port: 443
targetPort: 8443
# Optionnel: IP spécifique
loadBalancerIP: 1.2.3.4
# Limiter les IPs sources
loadBalancerSourceRanges:
- 10.0.0.0/8
2.5 Headless Service
# service-headless.yaml
apiVersion: v1
kind: Service
metadata:
name: db-headless
spec:
clusterIP: None # Headless!
selector:
app: database
ports:
- port: 5432
# DNS retourne les IPs des pods directement
nslookup db-headless
# Server: 10.96.0.10
# Name: db-headless.default.svc.cluster.local
# Address 1: 10.244.1.5 db-0.db-headless.default.svc.cluster.local
# Address 2: 10.244.2.3 db-1.db-headless.default.svc.cluster.local
# Utile pour StatefulSets et service discovery
3. Ingress
3.1 Concept
L'Ingress Controller reçoit le trafic via un Load Balancer et route vers les services selon les règles (host/path).
3.2 Installation Ingress Controller
# Nginx Ingress Controller
kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.8.2/deploy/static/provider/cloud/deploy.yaml
# Traefik (via Helm)
helm repo add traefik https://traefik.github.io/charts
helm install traefik traefik/traefik
# Vérifier
kubectl get pods -n ingress-nginx
kubectl get svc -n ingress-nginx
3.3 Manifest Ingress
# ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: main-ingress
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
nginx.ingress.kubernetes.io/ssl-redirect: "true"
spec:
ingressClassName: nginx
tls:
- hosts:
- example.com
- api.example.com
secretName: tls-secret
rules:
- host: example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: frontend
port:
number: 80
- path: /api
pathType: Prefix
backend:
service:
name: api
port:
number: 8080
- host: api.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: api
port:
number: 8080
3.4 Annotations Nginx Ingress
metadata:
annotations:
# SSL/TLS
nginx.ingress.kubernetes.io/ssl-redirect: "true"
nginx.ingress.kubernetes.io/force-ssl-redirect: "true"
# Timeouts
nginx.ingress.kubernetes.io/proxy-connect-timeout: "30"
nginx.ingress.kubernetes.io/proxy-read-timeout: "300"
# Body size
nginx.ingress.kubernetes.io/proxy-body-size: "50m"
# Rate limiting
nginx.ingress.kubernetes.io/limit-rps: "10"
nginx.ingress.kubernetes.io/limit-connections: "5"
# Auth
nginx.ingress.kubernetes.io/auth-type: basic
nginx.ingress.kubernetes.io/auth-secret: basic-auth
nginx.ingress.kubernetes.io/auth-realm: "Authentication Required"
# CORS
nginx.ingress.kubernetes.io/enable-cors: "true"
nginx.ingress.kubernetes.io/cors-allow-origin: "*"
# Whitelist
nginx.ingress.kubernetes.io/whitelist-source-range: "10.0.0.0/8"

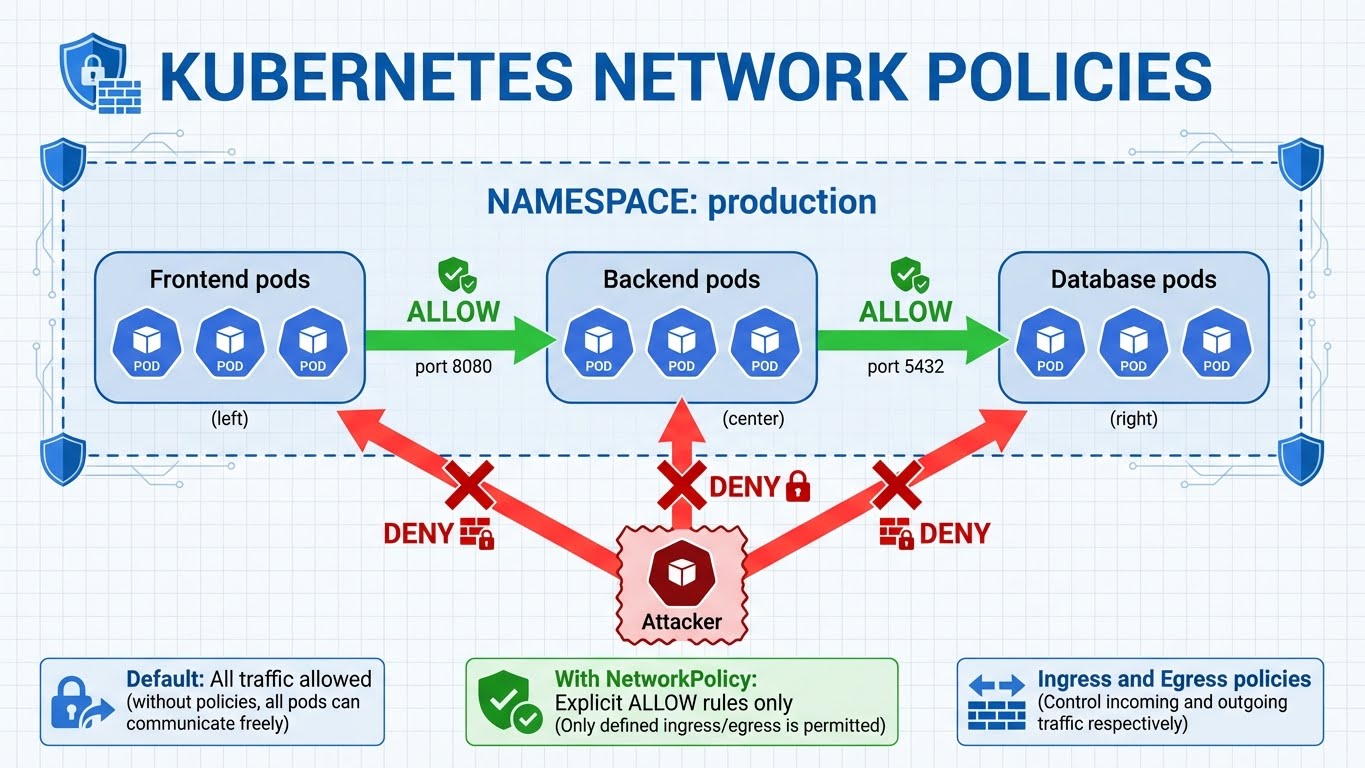

4. Network Policies
4.1 Concept
- Par défaut : Tout le trafic est autorisé
- Avec NetworkPolicy : Deny par défaut si appliqué
4.2 Exemples Network Policies
# Deny all ingress
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: default-deny-ingress
namespace: production
spec:
podSelector: {} # Tous les pods
policyTypes:
- Ingress
---
# Allow specific ingress
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: backend-policy
namespace: production
spec:
podSelector:
matchLabels:
app: backend
policyTypes:
- Ingress
- Egress
ingress:
- from:
# Depuis les pods frontend
- podSelector:
matchLabels:
app: frontend
# Depuis le namespace monitoring
- namespaceSelector:
matchLabels:
name: monitoring
ports:
- protocol: TCP
port: 8080
egress:
- to:
# Vers la base de données
- podSelector:
matchLabels:
app: database
ports:
- protocol: TCP
port: 5432
# Autoriser DNS
- to:
- namespaceSelector: {}
podSelector:
matchLabels:
k8s-app: kube-dns
ports:
- protocol: UDP
port: 53
4.3 Patterns Courants
# Allow from specific namespace
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: allow-from-monitoring
spec:
podSelector:
matchLabels:
app: api
ingress:
- from:
- namespaceSelector:
matchLabels:
purpose: monitoring
---
# Allow from specific CIDR
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: allow-from-office
spec:
podSelector:
matchLabels:
app: admin
ingress:
- from:
- ipBlock:
cidr: 192.168.1.0/24
except:
- 192.168.1.100/32
5. DNS et Service Discovery
5.1 CoreDNS
# Vérifier CoreDNS
kubectl get pods -n kube-system -l k8s-app=kube-dns
kubectl get configmap coredns -n kube-system -o yaml
# Format DNS
# <service>.<namespace>.svc.cluster.local
# <pod-ip-dashed>.<namespace>.pod.cluster.local
# Test DNS
kubectl run dns-test --rm -it --image=busybox:1.28 -- nslookup kubernetes.default
5.2 Personnalisation DNS
# Pod avec DNS personnalisé
apiVersion: v1
kind: Pod
metadata:
name: custom-dns
spec:
dnsPolicy: "None"
dnsConfig:
nameservers:
- 8.8.8.8
searches:
- default.svc.cluster.local
- svc.cluster.local
options:
- name: ndots
value: "5"
containers:
- name: app
image: nginx
Exercice : À Vous de Jouer
Mise en Pratique
Objectif : Mettre en place une architecture réseau complète avec Services, Ingress et Network Policies
Contexte : Vous devez déployer une application microservices composée d'un frontend React et d'un backend API. L'application doit être accessible depuis l'extérieur via un nom de domaine, et le réseau doit être sécurisé avec des Network Policies.
Tâches à réaliser :
- Déployer un backend API avec un Service ClusterIP
- Déployer un frontend avec un Service ClusterIP
- Configurer un Ingress pour exposer le frontend et l'API sur des chemins différents
- Créer des Network Policies pour sécuriser la communication
- Tester la connectivité entre les composants
Critères de validation :
- [ ] Le backend est accessible uniquement en interne via son Service
- [ ] Le frontend peut communiquer avec le backend
- [ ] L'Ingress route correctement le trafic HTTP
- [ ] Les Network Policies bloquent les communications non autorisées
- [ ] Le DNS interne fonctionne correctement
Solution
Étape 1 : Déployer le backend API
# backend-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: backend-api
labels:
app: backend-api
spec:
replicas: 2
selector:
matchLabels:
app: backend-api
template:
metadata:
labels:
app: backend-api
tier: backend
spec:
containers:
- name: api
image: nginxdemos/hello:plain-text
ports:
- containerPort: 8080
resources:
requests:
cpu: 50m
memory: 64Mi
limits:
cpu: 100m
memory: 128Mi
---
apiVersion: v1
kind: Service
metadata:
name: backend-service
labels:
app: backend-api
spec:
type: ClusterIP
selector:
app: backend-api
ports:
- name: http
port: 80
targetPort: 8080
kubectl apply -f backend-deployment.yaml
kubectl get pods -l app=backend-api
kubectl get svc backend-service
Étape 2 : Déployer le frontend
# frontend-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: frontend
labels:
app: frontend
spec:
replicas: 2
selector:
matchLabels:
app: frontend
template:
metadata:
labels:
app: frontend
tier: frontend
spec:
containers:
- name: nginx
image: nginx:alpine
ports:
- containerPort: 80
resources:
requests:
cpu: 50m
memory: 32Mi
limits:
cpu: 100m
memory: 64Mi
---
apiVersion: v1
kind: Service
metadata:
name: frontend-service
labels:
app: frontend
spec:
type: ClusterIP
selector:
app: frontend
ports:
- name: http
port: 80
targetPort: 80
kubectl apply -f frontend-deployment.yaml
kubectl get pods -l app=frontend
kubectl get svc frontend-service
Étape 3 : Configurer l'Ingress
# ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: app-ingress
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
nginx.ingress.kubernetes.io/ssl-redirect: "false"
spec:
ingressClassName: nginx
rules:
- host: myapp.local
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: frontend-service
port:
number: 80
- path: /api
pathType: Prefix
backend:
service:
name: backend-service
port:
number: 80
kubectl apply -f ingress.yaml
kubectl get ingress
# Tester (depuis votre machine, ajouter myapp.local à /etc/hosts)
# Pour minikube:
minikube ip # Noter l'IP
# Ajouter à /etc/hosts: <MINIKUBE_IP> myapp.local
curl http://myapp.local/
curl http://myapp.local/api
Étape 4 : Network Policies
# network-policies.yaml
# 1. Deny all par défaut
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: default-deny-all
spec:
podSelector: {}
policyTypes:
- Ingress
- Egress
---
# 2. Autoriser le frontend à contacter le backend
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: frontend-to-backend
spec:
podSelector:
matchLabels:
app: frontend
policyTypes:
- Egress
egress:
- to:
- podSelector:
matchLabels:
app: backend-api
ports:
- protocol: TCP
port: 8080
# Autoriser DNS
- to:
- namespaceSelector: {}
podSelector:
matchLabels:
k8s-app: kube-dns
ports:
- protocol: UDP
port: 53
---
# 3. Autoriser le backend à recevoir du frontend
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: backend-ingress
spec:
podSelector:
matchLabels:
app: backend-api
policyTypes:
- Ingress
ingress:
- from:
- podSelector:
matchLabels:
app: frontend
ports:
- protocol: TCP
port: 8080
# Autoriser depuis l'ingress controller
- from:
- namespaceSelector:
matchLabels:
name: ingress-nginx
ports:
- protocol: TCP
port: 8080
---
# 4. Autoriser le frontend depuis l'ingress
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
name: frontend-ingress
spec:
podSelector:
matchLabels:
app: frontend
policyTypes:
- Ingress
ingress:
- from:
- namespaceSelector:
matchLabels:
name: ingress-nginx
ports:
- protocol: TCP
port: 80
kubectl apply -f network-policies.yaml
kubectl get networkpolicies
kubectl describe networkpolicy frontend-to-backend
Étape 5 : Tests de connectivité
# Test DNS interne
kubectl run test --rm -it --image=busybox -- nslookup backend-service
kubectl run test --rm -it --image=busybox -- nslookup frontend-service
# Test depuis un pod frontend vers backend (devrait fonctionner)
FRONTEND_POD=$(kubectl get pod -l app=frontend -o jsonpath='{.items[0].metadata.name}')
kubectl exec $FRONTEND_POD -- wget -qO- http://backend-service
# Test depuis un pod externe (devrait échouer avec Network Policy)
kubectl run test --rm -it --image=busybox -- wget -T 5 -qO- http://backend-service
# Timeout attendu car bloqué par Network Policy
# Test via Ingress (devrait fonctionner)
curl http://myapp.local/
curl http://myapp.local/api
Vérifications :
# Services et Endpoints
kubectl get svc
kubectl get endpoints
# Ingress
kubectl describe ingress app-ingress
# Network Policies
kubectl get networkpolicies
kubectl describe networkpolicy backend-ingress
# Pods et leur réseau
kubectl get pods -o wide
Nettoyage :
Quiz
- Quel type de Service expose un port sur chaque node ?
- [ ] A. ClusterIP
- [ ] B. NodePort
-
[ ] C. LoadBalancer
-
Quel composant gère le routage HTTP/HTTPS ?
- [ ] A. Service
- [ ] B. Ingress
-
[ ] C. NetworkPolicy
-
Par défaut, sans NetworkPolicy, le trafic est :
- [ ] A. Bloqué
- [ ] B. Autorisé
- [ ] C. Journalisé
Réponses : 1-B, 2-B, 3-B
Précédent : Module 3 - Configuration
Suivant : Module 5 - Stockage
Navigation
| ← Module 3 : Configuration et Secrets | Module 5 : Stockage → |
