Module 5 : Stockage
Objectifs du Module
- Comprendre les types de volumes Kubernetes
- Configurer PersistentVolumes et PersistentVolumeClaims
- Implémenter le Dynamic Provisioning
- Utiliser les StorageClasses
Durée : 3 heures
1. Types de Volumes

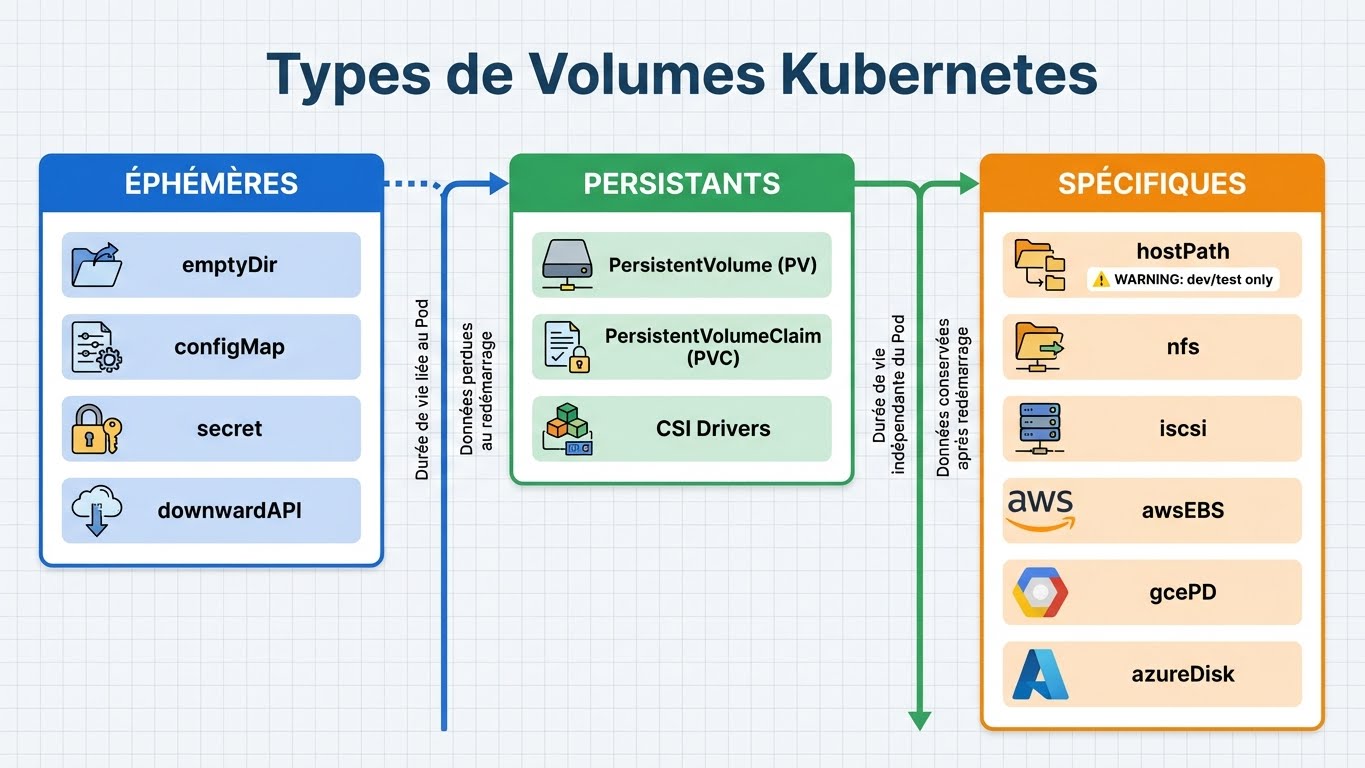

1.1 Vue d'Ensemble
1.2 emptyDir
# emptyDir - Volume éphémère partagé entre containers
apiVersion: v1
kind: Pod
metadata:
name: shared-volume
spec:
containers:
- name: writer
image: busybox
command: ['sh', '-c', 'echo "Hello" > /data/message && sleep 3600']
volumeMounts:
- name: shared-data
mountPath: /data
- name: reader
image: busybox
command: ['sh', '-c', 'cat /data/message && sleep 3600']
volumeMounts:
- name: shared-data
mountPath: /data
volumes:
- name: shared-data
emptyDir: {}
# Options
# emptyDir:
# medium: Memory # tmpfs en RAM
# sizeLimit: 100Mi
1.3 hostPath
# hostPath - Attention: non recommandé en production
apiVersion: v1
kind: Pod
metadata:
name: hostpath-pod
spec:
containers:
- name: app
image: nginx
volumeMounts:
- name: host-logs
mountPath: /var/log/nginx
volumes:
- name: host-logs
hostPath:
path: /var/log/nginx
type: DirectoryOrCreate
# Types: Directory, DirectoryOrCreate, File, FileOrCreate, Socket, CharDevice, BlockDevice
2. PersistentVolumes et PersistentVolumeClaims

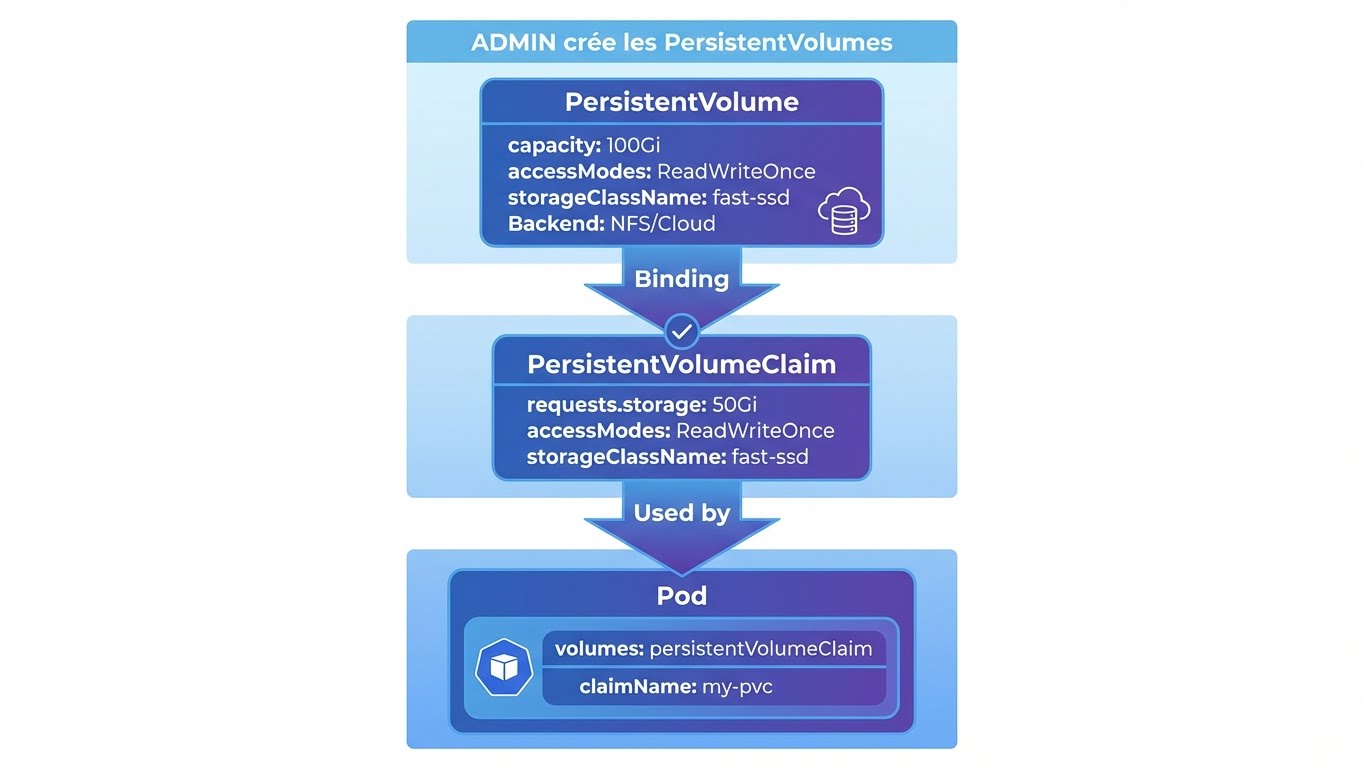

2.1 Architecture
2.2 PersistentVolume
# pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv-nfs-data
labels:
type: nfs
spec:
capacity:
storage: 100Gi
volumeMode: Filesystem # ou Block
accessModes:
- ReadWriteMany # RWX - plusieurs pods en lecture/écriture
# - ReadWriteOnce # RWO - un seul node
# - ReadOnlyMany # ROX - plusieurs pods en lecture seule
# - ReadWriteOncePod # RWOP - un seul pod (K8s 1.22+)
persistentVolumeReclaimPolicy: Retain
# Retain - Conservation après suppression du PVC
# Delete - Suppression automatique
# Recycle - Deprecated
storageClassName: nfs-storage
mountOptions:
- hard
- nfsvers=4.1
nfs:
server: nfs-server.example.com
path: /exports/data
---
# PV avec hostPath (dev/test)
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv-local
spec:
capacity:
storage: 10Gi
accessModes:
- ReadWriteOnce
persistentVolumeReclaimPolicy: Delete
storageClassName: local-storage
hostPath:
path: /mnt/data
2.3 PersistentVolumeClaim
# pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: data-pvc
spec:
accessModes:
- ReadWriteOnce
storageClassName: nfs-storage
resources:
requests:
storage: 50Gi
selector: # Optionnel: sélectionner un PV spécifique
matchLabels:
type: nfs
2.4 Utilisation dans un Pod
# pod-with-pvc.yaml
apiVersion: v1
kind: Pod
metadata:
name: app-with-storage
spec:
containers:
- name: app
image: nginx
volumeMounts:
- name: data-volume
mountPath: /usr/share/nginx/html
volumes:
- name: data-volume
persistentVolumeClaim:
claimName: data-pvc
3. StorageClasses et Dynamic Provisioning

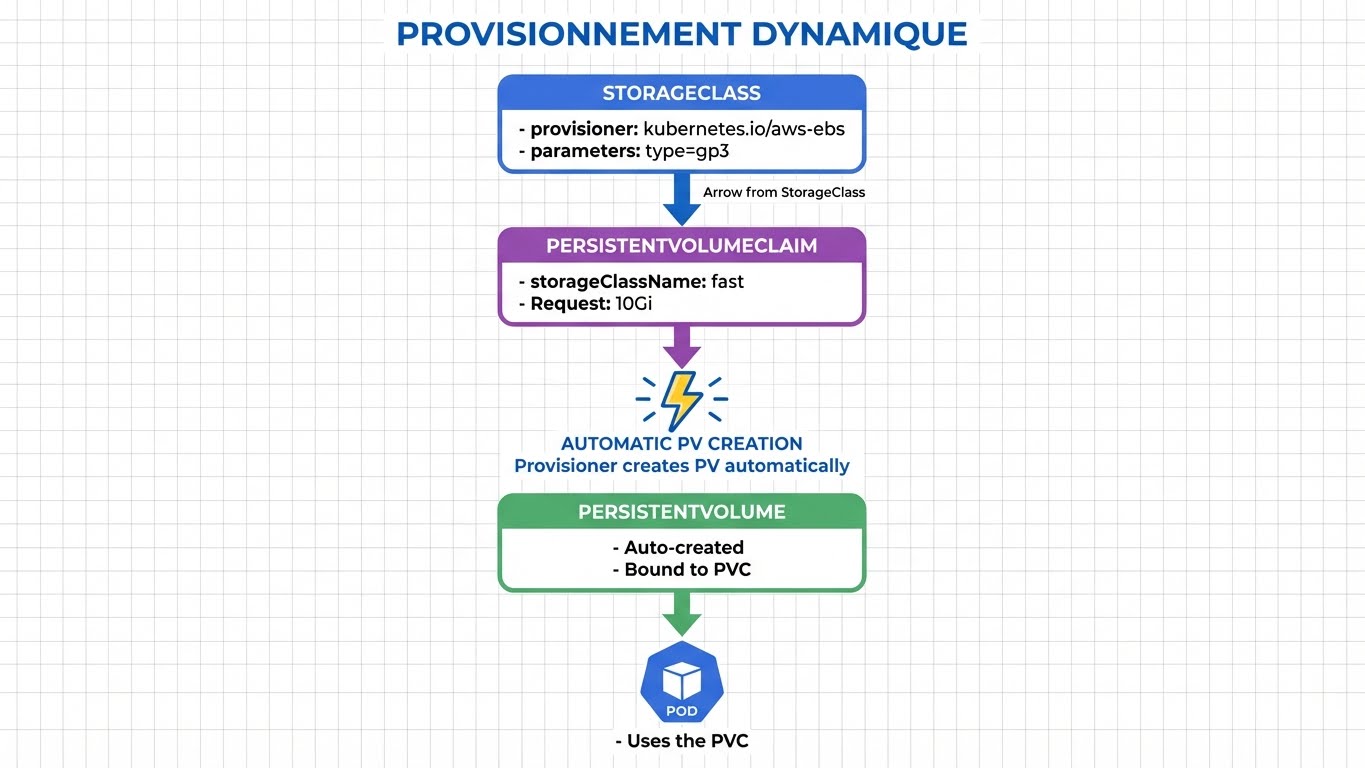

3.1 Concept
3.2 StorageClass
# storageclass.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: fast-ssd
annotations:
storageclass.kubernetes.io/is-default-class: "true"
provisioner: kubernetes.io/aws-ebs # ou csi driver
parameters:
type: gp3
iopsPerGB: "50"
encrypted: "true"
reclaimPolicy: Delete
allowVolumeExpansion: true
volumeBindingMode: WaitForFirstConsumer
# Immediate - bind dès la création du PVC
# WaitForFirstConsumer - bind quand un pod utilise le PVC
---
# StorageClass pour NFS (avec provisioner externe)
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: nfs-client
provisioner: nfs-subdir-external-provisioner
parameters:
archiveOnDelete: "false"
pathPattern: "${.PVC.namespace}-${.PVC.name}"
3.3 PVC avec StorageClass
# pvc-dynamic.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: dynamic-pvc
spec:
accessModes:
- ReadWriteOnce
storageClassName: fast-ssd # Référence la StorageClass
resources:
requests:
storage: 100Gi
4. CSI Drivers

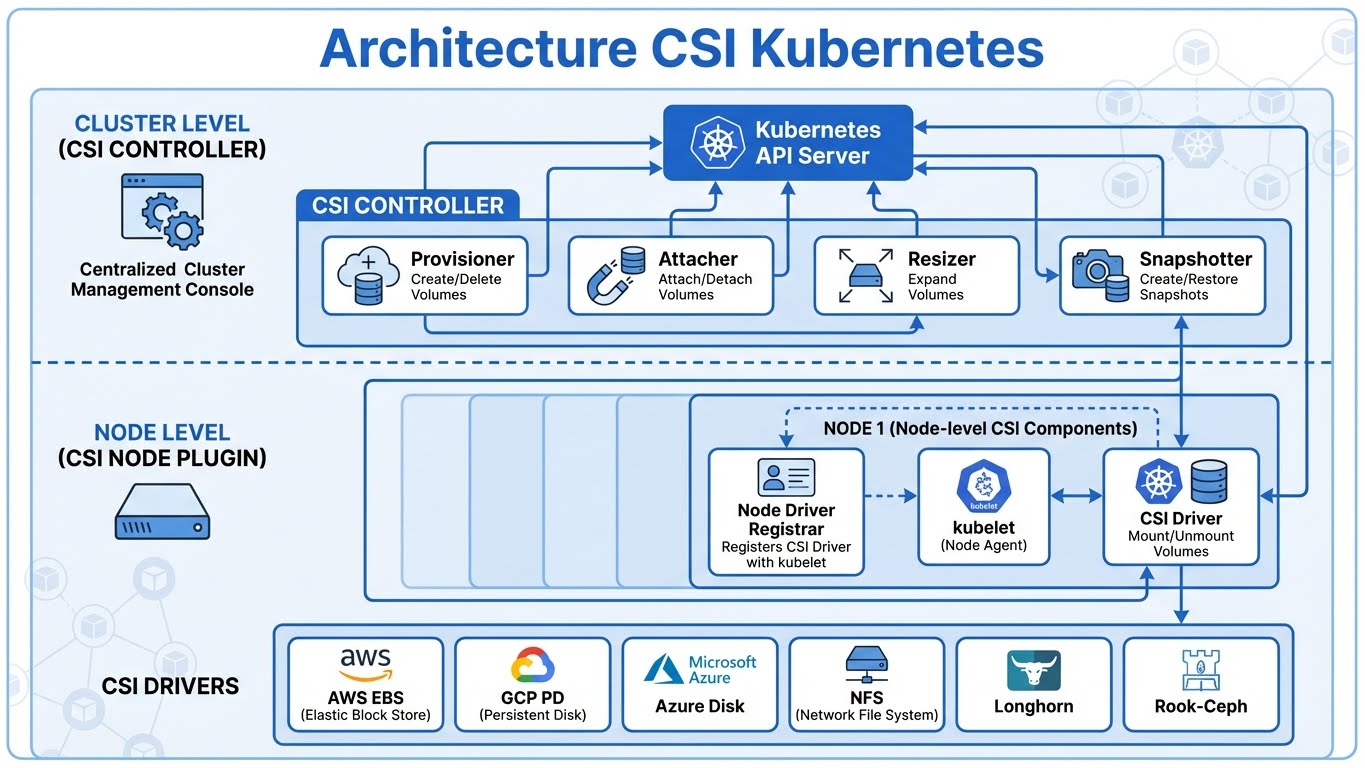

4.1 Architecture CSI
4.2 Installation AWS EBS CSI Driver
# Installation avec Helm
helm repo add aws-ebs-csi-driver https://kubernetes-sigs.github.io/aws-ebs-csi-driver
helm install aws-ebs-csi-driver aws-ebs-csi-driver/aws-ebs-csi-driver \
--namespace kube-system \
--set controller.serviceAccount.create=true \
--set controller.serviceAccount.name=ebs-csi-controller-sa
# StorageClass pour EBS
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: ebs-sc
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
parameters:
type: gp3
encrypted: "true"
Exercice : À Vous de Jouer
Mise en Pratique
Objectif : Configurer un stockage persistant pour une base de données MySQL
Contexte : Vous devez déployer une base de données MySQL dans Kubernetes avec un stockage persistant. Les données doivent survivre aux redémarrages des pods et être stockées de manière fiable.
Tâches à réaliser :
- Créer une StorageClass pour le provisionnement de volumes
- Créer un PersistentVolume (PV) de 10Gi
- Déployer un StatefulSet MySQL qui utilise un PVC automatique
- Insérer des données dans MySQL et vérifier leur persistance
- Supprimer le pod et vérifier que les données sont toujours présentes
Critères de validation :
- [ ] La StorageClass est créée et disponible
- [ ] Le PV est créé avec la capacité demandée
- [ ] Le StatefulSet crée automatiquement un PVC
- [ ] Les données survivent à la suppression du pod
- [ ] Le PVC reste en status "Bound"
Solution
Étape 1 : Créer la StorageClass et le PV
# storage.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: local-storage
provisioner: kubernetes.io/no-provisioner
volumeBindingMode: WaitForFirstConsumer
reclaimPolicy: Retain
---
apiVersion: v1
kind: PersistentVolume
metadata:
name: mysql-pv
spec:
capacity:
storage: 10Gi
accessModes:
- ReadWriteOnce
persistentVolumeReclaimPolicy: Retain
storageClassName: local-storage
hostPath:
path: /mnt/data/mysql
type: DirectoryOrCreate
Étape 2 : Créer le Service Headless pour MySQL
# mysql-service.yaml
apiVersion: v1
kind: Service
metadata:
name: mysql
labels:
app: mysql
spec:
clusterIP: None
selector:
app: mysql
ports:
- name: mysql
port: 3306
Étape 3 : Déployer le StatefulSet MySQL
# mysql-statefulset.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: mysql
spec:
serviceName: mysql
replicas: 1
selector:
matchLabels:
app: mysql
template:
metadata:
labels:
app: mysql
spec:
containers:
- name: mysql
image: mysql:8.0
ports:
- containerPort: 3306
name: mysql
env:
- name: MYSQL_ROOT_PASSWORD
value: "rootpassword"
- name: MYSQL_DATABASE
value: "testdb"
volumeMounts:
- name: data
mountPath: /var/lib/mysql
resources:
requests:
cpu: 250m
memory: 512Mi
limits:
cpu: 1
memory: 1Gi
livenessProbe:
exec:
command:
- mysqladmin
- ping
- -h
- localhost
initialDelaySeconds: 30
periodSeconds: 10
readinessProbe:
exec:
command:
- mysql
- -h
- localhost
- -e
- "SELECT 1"
initialDelaySeconds: 10
periodSeconds: 5
volumeClaimTemplates:
- metadata:
name: data
spec:
accessModes:
- ReadWriteOnce
storageClassName: local-storage
resources:
requests:
storage: 5Gi
kubectl apply -f mysql-statefulset.yaml
# Attendre que le pod soit prêt
kubectl wait --for=condition=Ready pod/mysql-0 --timeout=120s
# Vérifier le PVC créé automatiquement
kubectl get pvc
kubectl get pv
Étape 4 : Insérer des données
# Accéder au pod MySQL
kubectl exec -it mysql-0 -- mysql -uroot -prootpassword testdb
# Dans MySQL, exécuter :
# CREATE TABLE users (id INT PRIMARY KEY, name VARCHAR(50));
# INSERT INTO users VALUES (1, 'Alice'), (2, 'Bob');
# SELECT * FROM users;
# EXIT;
# Ou via une seule commande
kubectl exec -it mysql-0 -- mysql -uroot -prootpassword testdb -e "
CREATE TABLE IF NOT EXISTS users (id INT PRIMARY KEY, name VARCHAR(50));
INSERT INTO users VALUES (1, 'Alice'), (2, 'Bob');
SELECT * FROM users;
"
Étape 5 : Tester la persistance
# Supprimer le pod (pas le StatefulSet!)
kubectl delete pod mysql-0
# Le StatefulSet va recréer le pod automatiquement
kubectl wait --for=condition=Ready pod/mysql-0 --timeout=120s
# Vérifier que les données sont toujours présentes
kubectl exec -it mysql-0 -- mysql -uroot -prootpassword testdb -e "SELECT * FROM users;"
# Les données devraient être intactes !
Étape 6 : Vérifications supplémentaires
# Vérifier le StatefulSet
kubectl describe statefulset mysql
# Vérifier le PVC
kubectl get pvc data-mysql-0 -o yaml
# Vérifier le binding PV <-> PVC
kubectl get pv mysql-pv -o yaml | grep -A5 claimRef
# Voir les événements
kubectl get events --sort-by='.lastTimestamp' | grep mysql
Test avancé : Scaling
# Scaler à 2 replicas (chaque pod aura son propre PVC)
kubectl scale statefulset mysql --replicas=2
# Observer la création du deuxième PVC
kubectl get pvc -w
# Note: Vous auriez besoin d'un deuxième PV pour que le deuxième pod démarre
Nettoyage :
# Supprimer le StatefulSet
kubectl delete statefulset mysql
# Les PVC ne sont PAS supprimés automatiquement (protection des données)
kubectl get pvc
# Supprimer manuellement si nécessaire
kubectl delete pvc data-mysql-0
# Supprimer le PV
kubectl delete pv mysql-pv
# Supprimer la StorageClass
kubectl delete storageclass local-storage
Quiz
- Quel accessMode permet plusieurs pods en écriture ?
- [ ] A. ReadWriteOnce
- [ ] B. ReadWriteMany
-
[ ] C. ReadOnlyMany
-
Que fait le reclaimPolicy "Retain" ?
- [ ] A. Supprime le PV
- [ ] B. Conserve le PV après suppression du PVC
-
[ ] C. Recycle le volume
-
Qu'est-ce que le Dynamic Provisioning ?
- [ ] A. Création manuelle de PV
- [ ] B. Création automatique de PV via StorageClass
- [ ] C. Augmentation automatique de la taille
Réponses : 1-B, 2-B, 3-B
Précédent : Module 4 - Networking
Suivant : Module 6 - Sécurité
