Module 2 : Prometheus - Déploiement et Configuration

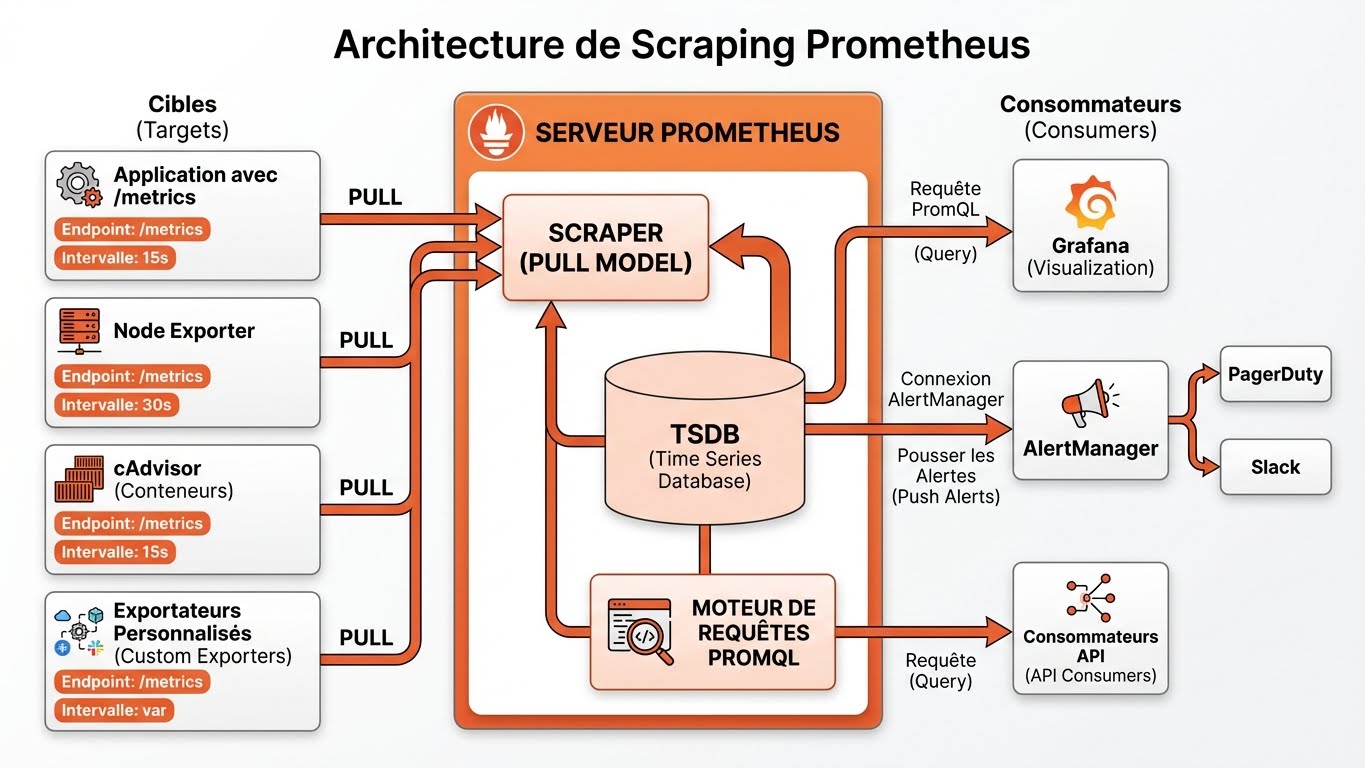

Architecture de Scraping Prometheus

Objectifs du Module

  • Installer Prometheus sur différentes plateformes
  • Maîtriser la configuration du scraping
  • Implémenter le service discovery
  • Configurer le relabeling avancé
  • Mettre en place la haute disponibilité

Durée : 3 heures

1. Installation

1.1 Docker (Recommandé pour Lab)

# docker-compose.yml
version: '3.8'

services:
  prometheus:
    image: prom/prometheus:v2.47.0
    container_name: prometheus
    user: root
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus/:/etc/prometheus/
      - prometheus_data:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
      - '--storage.tsdb.retention.time=15d'
      - '--storage.tsdb.retention.size=10GB'
      - '--web.enable-lifecycle'
      - '--web.enable-admin-api'
    restart: unless-stopped

volumes:
  prometheus_data:

1.2 Installation Binaire (Production)

# Créer l'utilisateur
sudo useradd --no-create-home --shell /bin/false prometheus

# Créer les répertoires
sudo mkdir -p /etc/prometheus /var/lib/prometheus
sudo chown prometheus:prometheus /etc/prometheus /var/lib/prometheus

# Télécharger et extraire
VERSION="2.47.0"
wget https://github.com/prometheus/prometheus/releases/download/v${VERSION}/prometheus-${VERSION}.linux-amd64.tar.gz
tar xvfz prometheus-${VERSION}.linux-amd64.tar.gz
cd prometheus-${VERSION}.linux-amd64

# Copier les binaires
sudo cp prometheus promtool /usr/local/bin/
sudo chown prometheus:prometheus /usr/local/bin/prometheus /usr/local/bin/promtool

# Copier les fichiers de config
sudo cp -r consoles console_libraries /etc/prometheus/
sudo cp prometheus.yml /etc/prometheus/
sudo chown -R prometheus:prometheus /etc/prometheus

# Vérifier
prometheus --version
promtool check config /etc/prometheus/prometheus.yml

1.3 Service Systemd

# /etc/systemd/system/prometheus.service
[Unit]
Description=Prometheus Monitoring System
Documentation=https://prometheus.io/docs/introduction/overview/
Wants=network-online.target
After=network-online.target

[Service]
Type=simple
User=prometheus
Group=prometheus
ExecReload=/bin/kill -HUP $MAINPID
ExecStart=/usr/local/bin/prometheus \
  --config.file=/etc/prometheus/prometheus.yml \
  --storage.tsdb.path=/var/lib/prometheus \
  --storage.tsdb.retention.time=30d \
  --storage.tsdb.retention.size=50GB \
  --web.console.templates=/etc/prometheus/consoles \
  --web.console.libraries=/etc/prometheus/console_libraries \
  --web.listen-address=0.0.0.0:9090 \
  --web.enable-lifecycle \
  --web.enable-admin-api

SyslogIdentifier=prometheus
Restart=always
RestartSec=5

[Install]
WantedBy=multi-user.target

# Activer et démarrer
sudo systemctl daemon-reload
sudo systemctl enable prometheus
sudo systemctl start prometheus
sudo systemctl status prometheus

# Vérifier les logs
journalctl -u prometheus -f

1.4 Installation Kubernetes (Helm)

# Ajouter le repo Helm
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

# Installation basique
helm install prometheus prometheus-community/prometheus \
  --namespace monitoring \
  --create-namespace

# Installation avec valeurs personnalisées
helm install prometheus prometheus-community/prometheus \
  --namespace monitoring \
  --create-namespace \
  -f values.yaml

# values.yaml
server:
  retention: "30d"
  persistentVolume:
    enabled: true
    size: 50Gi
  resources:
    requests:
      memory: 2Gi
      cpu: 500m
    limits:
      memory: 4Gi
      cpu: 1000m

alertmanager:
  enabled: true

nodeExporter:
  enabled: true

pushgateway:
  enabled: false

2. Configuration Détaillée

2.1 Structure du Fichier

# prometheus.yml - Structure complète
global:
  scrape_interval: 15s       # Fréquence de scraping par défaut
  scrape_timeout: 10s        # Timeout par scrape
  evaluation_interval: 15s   # Fréquence évaluation des règles

  # Labels ajoutés à toutes les métriques/alertes
  external_labels:
    environment: production
    datacenter: dc1

# Configuration Alertmanager
alerting:
  alertmanagers:
    - static_configs:
        - targets:
            - alertmanager:9093
      timeout: 10s
      api_version: v2

# Fichiers de règles (alertes + recording)
rule_files:
  - "/etc/prometheus/rules/*.yml"
  - "/etc/prometheus/alerts/*.yml"

# Configuration des scrapes
scrape_configs:
  - job_name: 'prometheus'
    # ... configuration ...

2.2 Configuration Scrape Complète

scrape_configs:
  # Job basique
  - job_name: 'prometheus'
    static_configs:
      - targets: ['localhost:9090']

  # Job avec options avancées
  - job_name: 'application'
    # Override global
    scrape_interval: 30s
    scrape_timeout: 25s

    # Path personnalisé (défaut: /metrics)
    metrics_path: '/actuator/prometheus'

    # Schéma (http ou https)
    scheme: https

    # TLS
    tls_config:
      ca_file: /etc/prometheus/ca.crt
      cert_file: /etc/prometheus/client.crt
      key_file: /etc/prometheus/client.key
      insecure_skip_verify: false

    # Authentification Basic
    basic_auth:
      username: prometheus
      password_file: /etc/prometheus/password

    # Ou Bearer Token
    # authorization:
    #   type: Bearer
    #   credentials_file: /etc/prometheus/token

    static_configs:
      - targets:
          - 'app1.example.com:8080'
          - 'app2.example.com:8080'
        labels:
          team: backend
          service: api

2.3 Paramètres de Storage

# Options de ligne de commande importantes

# Rétention par temps
--storage.tsdb.retention.time=30d

# Rétention par taille (prend le dessus)
--storage.tsdb.retention.size=50GB

# Chemin de stockage
--storage.tsdb.path=/var/lib/prometheus

# Intervalle de compaction minimum
--storage.tsdb.min-block-duration=2h

# Intervalle de compaction maximum
--storage.tsdb.max-block-duration=72h

# Limite mémoire pour les chunks
--storage.tsdb.max-bytes=0  # 0 = illimité

# Calcul approximatif de l'espace disque :
# Taille = retention_time * ingestion_rate * bytes_per_sample
# ~1-2 bytes par sample avec compression
# Exemple: 1000 métriques * 15s interval * 30 jours
#          = 1000 * 4 * 60 * 24 * 30 = 172.8M samples
#          ≈ 350 MB

3. Service Discovery

3.1 Static Config

scrape_configs:
  - job_name: 'static-nodes'
    static_configs:
      - targets:
          - 'server1:9100'
          - 'server2:9100'
          - 'server3:9100'
        labels:
          env: production
          dc: paris

3.2 File-based Discovery

# prometheus.yml
scrape_configs:
  - job_name: 'file-discovery'
    file_sd_configs:
      - files:
          - '/etc/prometheus/targets/*.json'
          - '/etc/prometheus/targets/*.yml'
        refresh_interval: 30s

// /etc/prometheus/targets/nodes.json
[
  {
    "targets": ["server1:9100", "server2:9100"],
    "labels": {
      "env": "production",
      "team": "infrastructure"
    }
  },
  {
    "targets": ["dev-server:9100"],
    "labels": {
      "env": "development",
      "team": "infrastructure"
    }
  }
]

# /etc/prometheus/targets/apps.yml
- targets:
    - 'api1:8080'
    - 'api2:8080'
  labels:
    service: api
    env: production

3.3 Docker Service Discovery

scrape_configs:
  - job_name: 'docker'
    docker_sd_configs:
      - host: unix:///var/run/docker.sock
        refresh_interval: 30s
        filters:
          - name: label
            values: ["prometheus.scrape=true"]

    relabel_configs:
      # Utiliser le nom du container comme instance
      - source_labels: [__meta_docker_container_name]
        regex: '/(.*)'
        target_label: container

      # Récupérer le port exposé
      - source_labels: [__meta_docker_port_private]
        target_label: port

      # Labels Docker comme labels Prometheus
      - source_labels: [__meta_docker_container_label_app]
        target_label: app

3.4 Kubernetes Service Discovery

scrape_configs:
  # Découverte des Pods
  - job_name: 'kubernetes-pods'
    kubernetes_sd_configs:
      - role: pod

    relabel_configs:
      # Ne scraper que les pods avec annotation
      - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
        action: keep
        regex: true

      # Path depuis annotation
      - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
        action: replace
        target_label: __metrics_path__
        regex: (.+)

      # Port depuis annotation
      - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
        action: replace
        regex: ([^:]+)(?::\d+)?;(\d+)
        replacement: $1:$2
        target_label: __address__

      # Labels Kubernetes
      - source_labels: [__meta_kubernetes_namespace]
        target_label: namespace
      - source_labels: [__meta_kubernetes_pod_name]
        target_label: pod
      - source_labels: [__meta_kubernetes_pod_label_app]
        target_label: app

  # Découverte des Services
  - job_name: 'kubernetes-services'
    kubernetes_sd_configs:
      - role: service

    relabel_configs:
      - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
        action: keep
        regex: true

  # Découverte des Endpoints
  - job_name: 'kubernetes-endpoints'
    kubernetes_sd_configs:
      - role: endpoints

3.5 Consul Service Discovery

scrape_configs:
  - job_name: 'consul'
    consul_sd_configs:
      - server: 'consul.example.com:8500'
        token: 'your-acl-token'
        datacenter: dc1
        services:
          - api
          - web
          - database

    relabel_configs:
      - source_labels: [__meta_consul_service]
        target_label: service
      - source_labels: [__meta_consul_tags]
        target_label: tags
      - source_labels: [__meta_consul_dc]
        target_label: datacenter

4. Relabeling

4.1 Concept

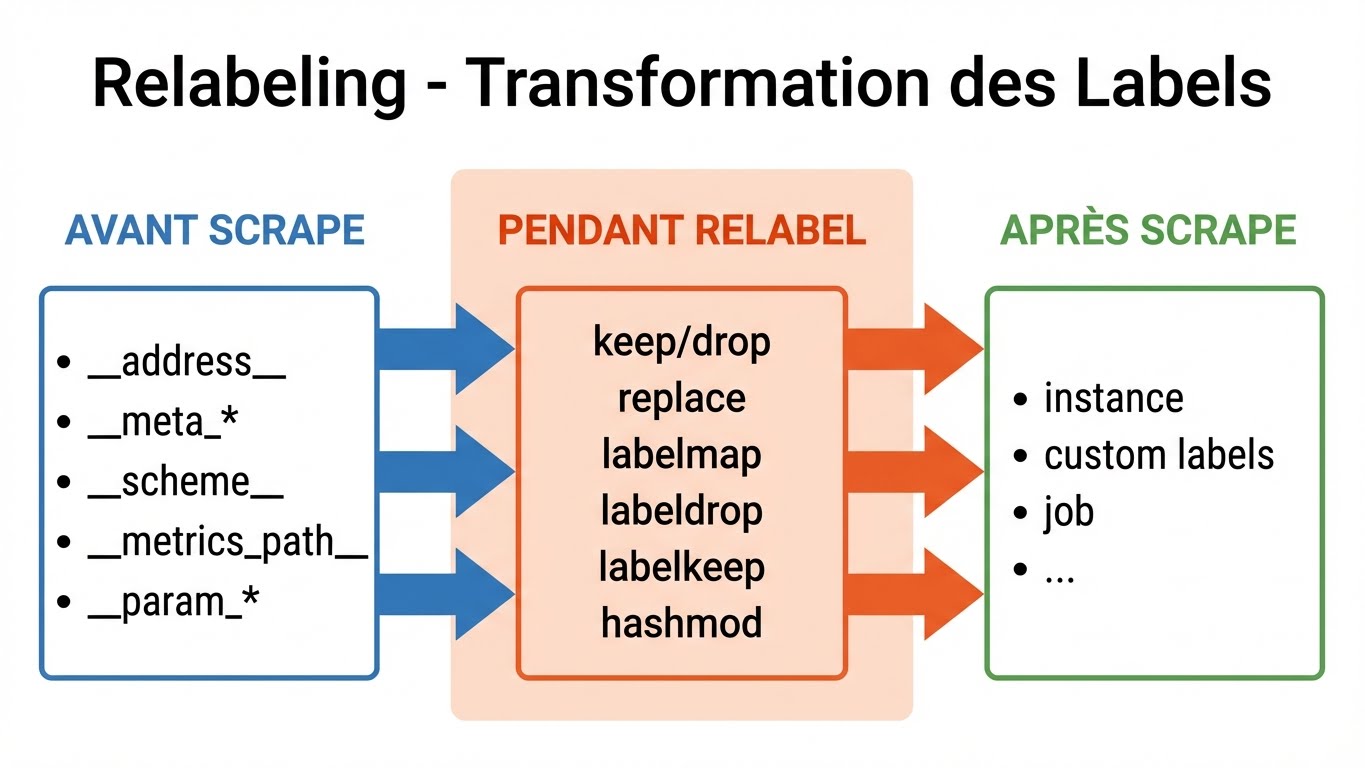

Relabeling - Transformation des Labels

4.2 Actions de Relabeling

relabel_configs:
  # 1. KEEP - Garder si match
  - source_labels: [__meta_kubernetes_pod_phase]
    action: keep
    regex: Running

  # 2. DROP - Supprimer si match
  - source_labels: [__meta_kubernetes_namespace]
    action: drop
    regex: kube-system

  # 3. REPLACE - Remplacer/Créer un label
  - source_labels: [__meta_kubernetes_pod_name]
    target_label: pod
    action: replace

  # 4. REPLACE avec regex et groups
  - source_labels: [__meta_docker_container_name]
    regex: '/(.*)-(.*)'
    replacement: '${1}'
    target_label: app

  # 5. LABELMAP - Copier labels par regex
  - action: labelmap
    regex: __meta_kubernetes_pod_label_(.+)
    replacement: k8s_${1}

  # 6. LABELDROP - Supprimer labels par regex
  - action: labeldrop
    regex: 'k8s_.*'

  # 7. LABELKEEP - Garder uniquement labels par regex
  - action: labelkeep
    regex: 'instance|job|app|env'

  # 8. HASHMOD - Sharding
  - source_labels: [__address__]
    modulus: 3
    target_label: __tmp_hash
    action: hashmod

  # 9. Combiner plusieurs labels
  - source_labels: [namespace, pod]
    separator: '/'
    target_label: full_name

4.3 Exemples Pratiques

scrape_configs:
  - job_name: 'kubernetes-pods'
    kubernetes_sd_configs:
      - role: pod

    relabel_configs:
      # Garder uniquement les pods avec l'annotation scrape
      - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
        action: keep
        regex: "true"

      # Ne pas scraper les pods du namespace kube-system
      - source_labels: [__meta_kubernetes_namespace]
        action: drop
        regex: "kube-system"

      # Utiliser le port de l'annotation
      - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
        action: replace
        regex: ([^:]+)(?::\d+)?;(\d+)
        replacement: $1:$2
        target_label: __address__

      # Utiliser le path de l'annotation
      - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
        action: replace
        target_label: __metrics_path__
        regex: (.+)

      # Extraire tous les labels du pod
      - action: labelmap
        regex: __meta_kubernetes_pod_label_(.+)

      # Labels standard
      - source_labels: [__meta_kubernetes_namespace]
        target_label: namespace
      - source_labels: [__meta_kubernetes_pod_name]
        target_label: pod
      - source_labels: [__meta_kubernetes_pod_node_name]
        target_label: node

5. Haute Disponibilité

5.1 Architecture HA

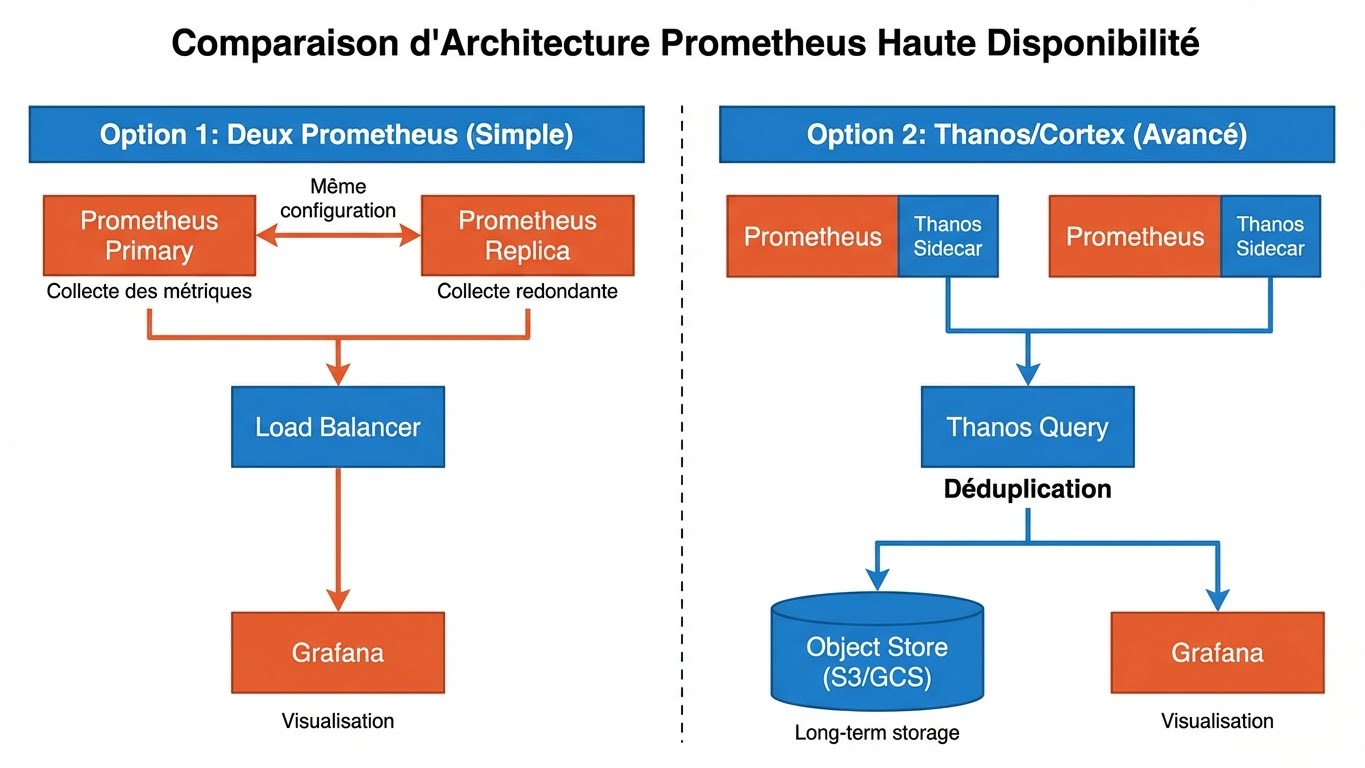

Comparaison d'Architecture Prometheus Haute Disponibilité

5.2 Configuration HA Simple

# prometheus-1.yml
global:
  external_labels:
    replica: prometheus-1

# prometheus-2.yml
global:
  external_labels:
    replica: prometheus-2

# Même scrape_configs pour les deux

# docker-compose.yml pour HA
version: '3.8'

services:
  prometheus-1:
    image: prom/prometheus:latest
    volumes:
      - ./prometheus-1.yml:/etc/prometheus/prometheus.yml
    ports:
      - "9090:9090"

  prometheus-2:
    image: prom/prometheus:latest
    volumes:
      - ./prometheus-2.yml:/etc/prometheus/prometheus.yml
    ports:
      - "9091:9090"

  nginx:
    image: nginx:alpine
    volumes:
      - ./nginx.conf:/etc/nginx/nginx.conf
    ports:
      - "9080:80"
    depends_on:
      - prometheus-1
      - prometheus-2

5.3 Federation

# prometheus-global.yml
scrape_configs:
  # Fédérer depuis les Prometheus régionaux
  - job_name: 'federate'
    scrape_interval: 60s

    honor_labels: true
    metrics_path: '/federate'

    params:
      'match[]':
        - '{job="node"}'
        - '{job="app"}'
        - '{__name__=~"job:.*"}'  # Recording rules

    static_configs:
      - targets:
          - 'prometheus-dc1:9090'
          - 'prometheus-dc2:9090'
          - 'prometheus-dc3:9090'

6. Exercice : À Vous de Jouer

Mise en Pratique

Objectif : Déployer Prometheus en production avec service discovery et relabeling avancé

Contexte : Votre entreprise souhaite monitorer une flotte de serveurs web et d'applications conteneurisées. Vous devez configurer Prometheus pour découvrir automatiquement les targets et appliquer des labels personnalisés.

Tâches à réaliser :

  1. Déployer Prometheus avec Docker et configurer la rétention à 7 jours
  2. Configurer le file-based service discovery pour gérer dynamiquement les nodes
  3. Ajouter le Docker service discovery pour les conteneurs avec le label prometheus.scrape=true
  4. Créer des relabel rules pour extraire le hostname depuis l'adresse IP:PORT
  5. Configurer des external_labels pour identifier l'environnement
  6. Valider la configuration avec promtool

Critères de validation :

  • [ ] Prometheus démarre sans erreur
  • [ ] La rétention est configurée à 7 jours
  • [ ] Les targets du fichier JSON/YAML sont découvertes automatiquement
  • [ ] Les conteneurs Docker avec le bon label sont scrapés
  • [ ] Les labels sont correctement transformés
  • [ ] L'API /targets montre toutes les targets actives
Solution

1. Docker Compose avec rétention

version: '3.8'
services:
  prometheus:
    image: prom/prometheus:latest
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
      - ./targets:/etc/prometheus/targets
      - prometheus_data:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
      - '--storage.tsdb.retention.time=7d'
      - '--web.enable-lifecycle'

volumes:
  prometheus_data:

2. Configuration prometheus.yml

global:
  scrape_interval: 15s
  evaluation_interval: 15s
  external_labels:
    environment: production
    datacenter: dc1

scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['localhost:9090']

  # File-based service discovery
  - job_name: 'nodes'
    file_sd_configs:
      - files:
          - '/etc/prometheus/targets/*.json'
          - '/etc/prometheus/targets/*.yml'
        refresh_interval: 30s

    relabel_configs:
      # Extraire hostname de IP:PORT
      - source_labels: [__address__]
        regex: '([^:]+):.*'
        target_label: hostname
        replacement: '${1}'

  # Docker service discovery
  - job_name: 'docker'
    docker_sd_configs:
      - host: unix:///var/run/docker.sock
        refresh_interval: 30s

    relabel_configs:
      # Garder uniquement conteneurs avec label scrape=true
      - source_labels: [__meta_docker_container_label_prometheus_scrape]
        action: keep
        regex: 'true'

      # Extraire le nom du conteneur
      - source_labels: [__meta_docker_container_name]
        regex: '/(.*)'
        target_label: container_name

      # Utiliser le label "app" comme label Prometheus
      - source_labels: [__meta_docker_container_label_app]
        target_label: app

3. Fichier de targets (targets/nodes.json)

[
  {
    "targets": ["server1:9100", "server2:9100", "server3:9100"],
    "labels": {
      "env": "production",
      "role": "webserver"
    }
  },
  {
    "targets": ["db1:9100", "db2:9100"],
    "labels": {
      "env": "production",
      "role": "database"
    }
  }
]

4. Validation

# Vérifier la configuration avant démarrage
docker run --rm -v $(pwd)/prometheus.yml:/prometheus.yml \
  prom/prometheus:latest \
  promtool check config /prometheus.yml

# Démarrer la stack
docker-compose up -d

# Vérifier les targets
curl http://localhost:9090/api/v1/targets | jq '.data.activeTargets[] | {job: .labels.job, instance: .labels.instance, health: .health}'

# Recharger la configuration sans redémarrage
curl -X POST http://localhost:9090/-/reload

# Vérifier les métriques scrapées
curl http://localhost:9090/api/v1/query?query=up | jq .

Vérifications importantes :

  • Toutes les targets doivent être UP
  • Les labels hostname, env, role doivent apparaître
  • La rétention est visible dans les logs : Storage retention=7d

Quiz

  1. Quel service discovery pour Kubernetes ?
  2. [ ] A. static_configs
  3. [ ] B. kubernetes_sd_configs

  4. [ ] C. docker_sd_configs

  5. Quelle action relabel pour filtrer les targets ?

  6. [ ] A. replace
  7. [ ] B. labelmap

  8. [ ] C. keep/drop

  9. Quel paramètre pour la rétention ?

  10. [ ] A. --storage.tsdb.retention.time
  11. [ ] B. --retention-period
  12. [ ] C. --data.retention

Réponses : 1-B, 2-C, 3-A

Précédent : Module 1 - Fondamentaux

Suivant : Module 3 - Exporters
← Module 1 : Fondamentaux de l'Observab... Module 3 : Exporters et Instrumentation →

Retour au Programme
