Module 2 : Certificats X.509 en Pratique

Durée estimée : 45 minutes

Objectifs du Module

À la fin de ce module, vous serez capable de :

  • Lire et interprĂ©ter un certificat X.509
  • GĂ©nĂ©rer des clĂ©s privĂ©es et des CSR
  • Convertir entre les diffĂ©rents formats (PEM, DER, PFX)
  • VĂ©rifier la chaĂźne de confiance d'un certificat
  • DĂ©ployer un certificat sur un serveur web

1. Anatomie d'un Certificat X.509

Un certificat X.509 est un document numérique signé qui lie une identité à une clé publique.

Structure Générale

graph TD
    A[Certificat X.509] --> B[Version]
    A --> C[Numéro de série]
    A --> D[Algorithme de signature]
    A --> E[Issuer - Émetteur]
    A --> F[Validité]
    A --> G[Subject - Sujet]
    A --> H[Clé publique]
    A --> I[Extensions]
    A --> J[Signature de la CA]

    F --> F1[Not Before]
    F --> F2[Not After]

    I --> I1[Subject Alternative Names]
    I --> I2[Key Usage]
    I --> I3[Extended Key Usage]
    I --> I4[CRL Distribution Points]

Champs Principaux

Champ Description Exemple
Subject Identité du propriétaire CN=www.example.com, O=Example Inc, C=FR
Issuer CA qui a signé le certificat CN=DigiCert CA, O=DigiCert Inc
Serial Number Identifiant unique 0x0A:1B:2C:3D...
Not Before Début de validité Nov 29 00:00:00 2024 GMT
Not After Fin de validité Nov 29 23:59:59 2025 GMT
Public Key Clé publique associée RSA 2048/4096 ou ECDSA

Extensions Importantes

Extension RĂŽle Exemple
Subject Alternative Names (SAN) Noms alternatifs DNS:www.example.com, DNS:example.com
Key Usage Usage autorisé de la clé Digital Signature, Key Encipherment
Extended Key Usage Usage Ă©tendu TLS Web Server Authentication
CRL Distribution Points URL pour vérifier la révocation http://crl.ca.com/root.crl
Authority Information Access AccĂšs Ă  l'OCSP OCSP - http://ocsp.ca.com

2. La ChaĂźne de Confiance

Hiérarchie PKI

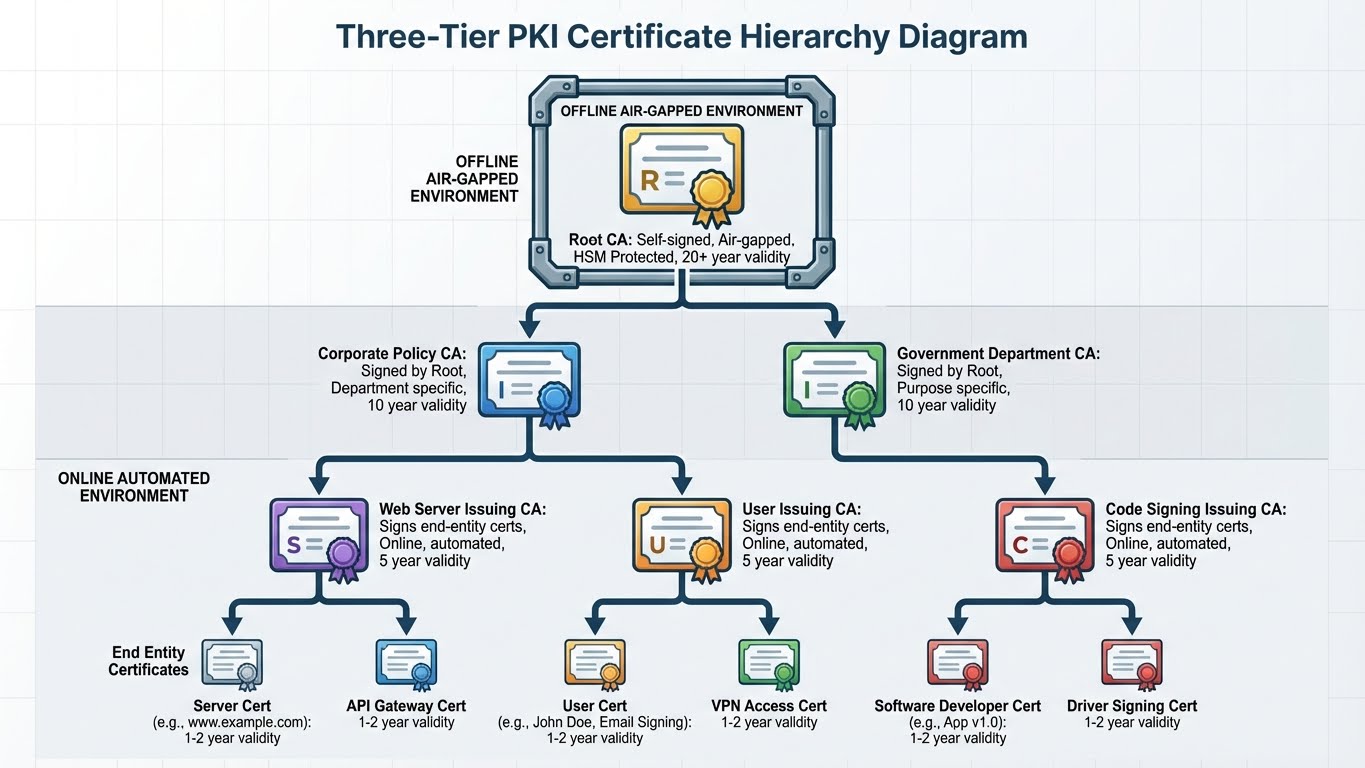

PKI Certificate Hierarchy

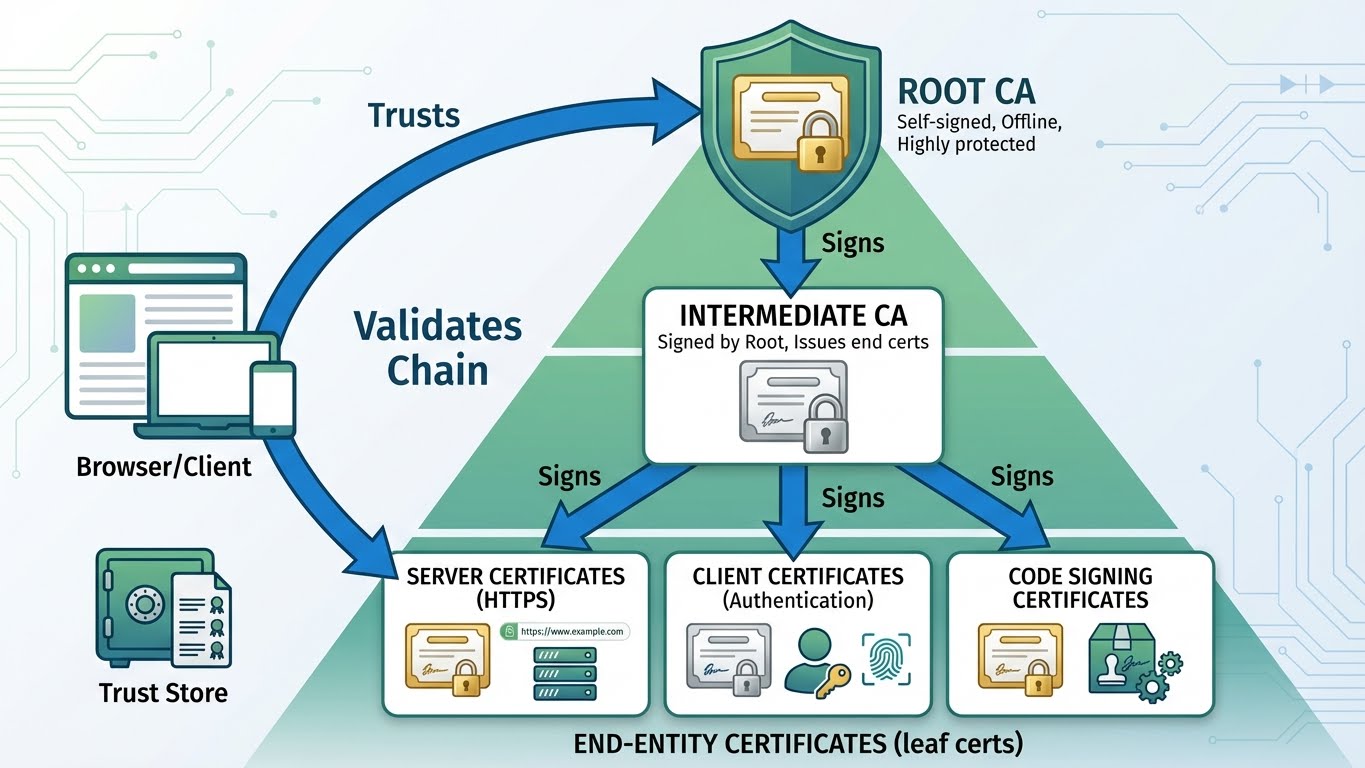

PKI Certificate Trust Chain

Pourquoi des Intermédiaires ?

  • SĂ©curitĂ© : La Root CA reste offline (air-gapped)
  • Compartimentation : Si un intermĂ©diaire est compromis, on ne rĂ©voque que lui
  • FlexibilitĂ© : DiffĂ©rents intermĂ©diaires pour diffĂ©rents usages

VĂ©rification de la ChaĂźne

# VĂ©rifier un certificat avec sa chaĂźne
openssl verify -CAfile ca-bundle.crt certificat.pem

# Afficher la chaĂźne complĂšte
openssl s_client -connect www.example.com:443 -showcerts

3. Formats de Fichiers

Les Formats Courants

Format Extension Encodage Contenu Usage
PEM .pem, .crt, .cer Base64 Certificat, clé Linux, Apache, Nginx
DER .der, .cer Binaire Certificat Windows, Java
PFX/PKCS12 .pfx, .p12 Binaire Clé + Certificat + Chaßne Windows, IIS, import/export
JKS .jks Binaire Keystore Java Applications Java

Identifier un Format

-----BEGIN CERTIFICATE-----
MIIFazCCA1OgAwIBAgIRAIIQz7DSQONZRGPgu2OCiwAwDQYJKoZIhvcNAQEL
BQAwTzELMAkGA1UEBhMCVVMxKTAnBgNVBAoTIEludGVybmV0IFNlY3VyaXR5
...
-----END CERTIFICATE-----

Fichier binaire - non lisible en texte
Commence généralement par les octets 0x30 0x82

Conversions

# PEM vers DER
openssl x509 -in cert.pem -outform DER -out cert.der

# DER vers PEM
openssl x509 -in cert.der -inform DER -out cert.pem

# PEM vers PFX (avec clé privée et chaßne)
openssl pkcs12 -export -out cert.pfx \
    -inkey private.key \
    -in cert.pem \
    -certfile ca-chain.pem

# PFX vers PEM
openssl pkcs12 -in cert.pfx -out cert.pem -nodes

# Extraire uniquement la clé privée d'un PFX
openssl pkcs12 -in cert.pfx -nocerts -out private.key

# Extraire uniquement le certificat d'un PFX
openssl pkcs12 -in cert.pfx -clcerts -nokeys -out cert.pem

4. Générer une Clé Privée

RSA (Traditionnel)

# Clé RSA 4096 bits sans protection
openssl genrsa -out private.key 4096

# Clé RSA 4096 bits avec passphrase (recommandé)
openssl genrsa -aes256 -out private.key 4096

# Vérifier la clé
openssl rsa -in private.key -check

ECDSA (Moderne, Recommandé)

# Clé ECDSA P-384 (recommandé ANSSI)
openssl ecparam -genkey -name secp384r1 | openssl ec -out private-ec.key

# Avec protection
openssl ecparam -genkey -name secp384r1 | openssl ec -aes256 -out private-ec.key

# Lister les courbes disponibles
openssl ecparam -list_curves

Comparaison RSA vs ECDSA

CritĂšre RSA 4096 ECDSA P-384
Sécurité équivalente 140 bits 192 bits
Taille de clé 4096 bits 384 bits
Performance signature Lent Rapide
Performance vérification Rapide Moyen
Compatibilité Universelle Moderne

5. Générer un CSR (Certificate Signing Request)

Le CSR est la demande envoyée à la CA pour obtenir un certificat signé.

CSR Simple

# Générer CSR (interactif)
openssl req -new -key private.key -out request.csr

# Générer CSR (non-interactif)
openssl req -new -key private.key -out request.csr \
    -subj "/C=FR/ST=Ile-de-France/L=Paris/O=MonEntreprise/OU=IT/CN=www.example.com"

CSR avec Subject Alternative Names (SAN)

Pour les certificats multi-domaines ou wildcard :

# Créer un fichier de configuration
cat > san.cnf << 'EOF'
[req]
default_bits = 4096
distinguished_name = req_distinguished_name
req_extensions = req_ext
prompt = no

[req_distinguished_name]
C = FR
ST = Ile-de-France
L = Paris
O = MonEntreprise
OU = IT
CN = www.example.com

[req_ext]
subjectAltName = @alt_names

[alt_names]
DNS.1 = www.example.com
DNS.2 = example.com
DNS.3 = api.example.com
DNS.4 = *.dev.example.com
EOF

# Générer le CSR avec SAN
openssl req -new -key private.key -out request.csr -config san.cnf

VĂ©rifier un CSR

# Afficher le contenu du CSR
openssl req -in request.csr -text -noout

# VĂ©rifier la signature du CSR
openssl req -in request.csr -verify

6. Créer un Certificat Auto-signé

Pour les environnements de développement ou les tests.

Certificat Simple (1 an)

# Générer clé + certificat en une commande
openssl req -x509 -nodes -days 365 -newkey rsa:4096 \
    -keyout private.key \
    -out certificate.crt \
    -subj "/C=FR/ST=IDF/L=Paris/O=Dev/CN=localhost"

Certificat avec SAN

# Configuration avec SAN
cat > selfsigned.cnf << 'EOF'
[req]
default_bits = 4096
distinguished_name = req_distinguished_name
x509_extensions = v3_req
prompt = no

[req_distinguished_name]
C = FR
ST = Ile-de-France
L = Paris
O = MonEntreprise Dev
CN = localhost

[v3_req]
basicConstraints = CA:FALSE
keyUsage = digitalSignature, keyEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names

[alt_names]
DNS.1 = localhost
DNS.2 = *.localhost
IP.1 = 127.0.0.1
IP.2 = ::1
EOF

# Générer le certificat
openssl req -x509 -nodes -days 365 -newkey rsa:4096 \
    -keyout private.key \
    -out certificate.crt \
    -config selfsigned.cnf

7. Inspecter et DĂ©bugger les Certificats

Afficher un Certificat

# Afficher tous les détails
openssl x509 -in cert.pem -text -noout

# Afficher seulement le Subject
openssl x509 -in cert.pem -subject -noout

# Afficher seulement l'Issuer
openssl x509 -in cert.pem -issuer -noout

# Afficher les dates de validité
openssl x509 -in cert.pem -dates -noout

# Afficher les SANs
openssl x509 -in cert.pem -text -noout | grep -A1 "Subject Alternative Name"

VĂ©rifier un Certificat Distant

# Récupérer le certificat d'un serveur
openssl s_client -connect www.example.com:443 -servername www.example.com < /dev/null 2>/dev/null | openssl x509 -text

# VĂ©rifier l'expiration
echo | openssl s_client -connect www.example.com:443 -servername www.example.com 2>/dev/null | openssl x509 -noout -dates

# Afficher la chaĂźne complĂšte
openssl s_client -connect www.example.com:443 -servername www.example.com -showcerts < /dev/null

Vérifier la Correspondance Clé/Certificat

# Les deux commandes doivent donner le mĂȘme rĂ©sultat
openssl x509 -noout -modulus -in cert.pem | openssl md5
openssl rsa -noout -modulus -in private.key | openssl md5

Script de VĂ©rification

#!/bin/bash
# check-cert.sh - VĂ©rifier un certificat

CERT="$1"

if [ -z "$CERT" ]; then
    echo "Usage: $0 <certificat.pem>"
    exit 1
fi

echo "=== Informations Générales ==="
openssl x509 -in "$CERT" -subject -issuer -dates -noout

echo ""
echo "=== Subject Alternative Names ==="
openssl x509 -in "$CERT" -text -noout | grep -A1 "Subject Alternative Name" | tail -1

echo ""
echo "=== Jours Restants ==="
EXPIRY=$(openssl x509 -in "$CERT" -enddate -noout | cut -d= -f2)
EXPIRY_EPOCH=$(date -d "$EXPIRY" +%s)
NOW_EPOCH=$(date +%s)
DAYS_LEFT=$(( (EXPIRY_EPOCH - NOW_EPOCH) / 86400 ))
echo "$DAYS_LEFT jours"

if [ $DAYS_LEFT -lt 30 ]; then
    echo "⚠  ATTENTION : Renouvellement requis bientĂŽt !"
fi

8. Exercice Pratique : DĂ©ployer sur Nginx

Objectif

Créer un certificat auto-signé et le déployer sur Nginx.

Étapes

1. Générer le Certificat

# Créer le répertoire
sudo mkdir -p /etc/nginx/ssl

# Générer clé + certificat
sudo openssl req -x509 -nodes -days 365 -newkey rsa:4096 \
    -keyout /etc/nginx/ssl/nginx.key \
    -out /etc/nginx/ssl/nginx.crt \
    -subj "/C=FR/ST=IDF/L=Paris/O=Test/CN=localhost"

# Permissions sécurisées
sudo chmod 600 /etc/nginx/ssl/nginx.key
sudo chmod 644 /etc/nginx/ssl/nginx.crt

2. Configurer Nginx

# /etc/nginx/sites-available/https-test
server {
    listen 443 ssl http2;
    server_name localhost;

    ssl_certificate /etc/nginx/ssl/nginx.crt;
    ssl_certificate_key /etc/nginx/ssl/nginx.key;

    # ParamÚtres TLS recommandés
    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256;
    ssl_prefer_server_ciphers off;

    # Headers de sécurité
    add_header Strict-Transport-Security "max-age=63072000" always;

    root /var/www/html;
    index index.html;

    location / {
        try_files $uri $uri/ =404;
    }
}

3. Activer et Tester

# Activer le site
sudo ln -s /etc/nginx/sites-available/https-test /etc/nginx/sites-enabled/

# Tester la configuration
sudo nginx -t

# Recharger Nginx
sudo systemctl reload nginx

# Tester avec curl (ignorer l'erreur de certificat auto-signé)
curl -k https://localhost

# VĂ©rifier le certificat
openssl s_client -connect localhost:443 < /dev/null 2>/dev/null | openssl x509 -text -noout

Exercice : À Vous de Jouer

Mise en Pratique

Objectif : Maßtriser la génération, la conversion et l'analyse de certificats X.509

Contexte : Vous ĂȘtes administrateur systĂšme et devez crĂ©er un certificat auto-signĂ© pour un environnement de dĂ©veloppement web. Le certificat doit supporter plusieurs noms de domaine (SANs) et ĂȘtre dĂ©ployable sur diffĂ©rentes plateformes.

Tùches à réaliser :

  1. Générez une clé privée RSA 4096 bits protégée par passphrase
  2. Créez un certificat auto-signé valide 1 an avec Subject Alternative Names (DNS: dev.local, www.dev.local, api.dev.local, IP: 192.168.1.100)
  3. VĂ©rifiez les informations du certificat (subject, issuer, dates, SANs)
  4. Convertissez le certificat du format PEM vers DER
  5. Créez un fichier PFX (PKCS#12) contenant la clé privée et le certificat pour import Windows
  6. Vérifiez que la clé privée correspond bien au certificat

CritĂšres de validation :

  • [ ] La clĂ© privĂ©e fait 4096 bits et est protĂ©gĂ©e par passphrase
  • [ ] Le certificat est auto-signĂ© (Issuer = Subject)
  • [ ] Les 3 noms DNS et l'IP sont prĂ©sents dans les SANs
  • [ ] La validitĂ© est exactement de 365 jours
  • [ ] Les fichiers DER et PFX sont crĂ©Ă©s et valides
  • [ ] Le modulus de la clĂ© et du certificat correspondent
Solution

Étape 1 : GĂ©nĂ©ration de la clĂ© privĂ©e protĂ©gĂ©e

# Créer un répertoire de travail
mkdir -p ~/pki-lab && cd ~/pki-lab

# Générer la clé RSA 4096 bits avec passphrase
openssl genrsa -aes256 -out dev-server.key 4096
# Entrez un mot de passe fort quand demandé

# Vérifier la clé
openssl rsa -in dev-server.key -check
# Vous devrez entrer la passphrase

Étape 2 : CrĂ©er le certificat auto-signĂ© avec SANs

# Créer le fichier de configuration
cat > dev-cert.cnf << 'EOF'
[req]
default_bits = 4096
distinguished_name = req_distinguished_name
x509_extensions = v3_req
prompt = no

[req_distinguished_name]
C = FR
ST = Ile-de-France
L = Paris
O = MonEntreprise Dev
OU = IT
CN = dev.local

[v3_req]
basicConstraints = CA:FALSE
keyUsage = digitalSignature, keyEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names

[alt_names]
DNS.1 = dev.local
DNS.2 = www.dev.local
DNS.3 = api.dev.local
IP.1 = 192.168.1.100
EOF

# Générer le certificat auto-signé (365 jours)
openssl req -x509 -new -nodes -days 365 \
    -key dev-server.key \
    -out dev-server.crt \
    -config dev-cert.cnf

Étape 3 : VĂ©rifier les informations du certificat

# Afficher toutes les informations
openssl x509 -in dev-server.crt -text -noout

# Vérifier spécifiquement le Subject et l'Issuer
openssl x509 -in dev-server.crt -subject -issuer -noout
# Doivent ĂȘtre identiques (certificat auto-signĂ©)

# VĂ©rifier les dates
openssl x509 -in dev-server.crt -dates -noout
# Vérifier que la durée est bien 365 jours

# VĂ©rifier les SANs
openssl x509 -in dev-server.crt -text -noout | grep -A1 "Subject Alternative Name"
# Doit afficher : DNS:dev.local, DNS:www.dev.local, DNS:api.dev.local, IP Address:192.168.1.100

Étape 4 : Conversion PEM vers DER

# Convertir le certificat en format DER (binaire)
openssl x509 -in dev-server.crt -outform DER -out dev-server.der

# VĂ©rifier le format DER
file dev-server.der
# Doit afficher : dev-server.der: Certificate, Version=3

# Afficher le certificat DER (le reconvertir en texte)
openssl x509 -in dev-server.der -inform DER -text -noout | head -20

Étape 5 : CrĂ©er le fichier PFX (PKCS#12)

# Créer le PFX avec clé privée et certificat
openssl pkcs12 -export \
    -out dev-server.pfx \
    -inkey dev-server.key \
    -in dev-server.crt \
    -name "Dev Server Certificate"
# Entrez la passphrase de la clé, puis un mot de passe pour le PFX

# VĂ©rifier le contenu du PFX
openssl pkcs12 -in dev-server.pfx -info -noout
# Affiche les informations sur le PFX

Étape 6 : VĂ©rifier la correspondance clĂ©/certificat

# Calculer le modulus de la clé privée
openssl rsa -in dev-server.key -modulus -noout | openssl md5
# Entrez la passphrase

# Calculer le modulus du certificat
openssl x509 -in dev-server.crt -modulus -noout | openssl md5

# Les deux hash MD5 doivent ĂȘtre IDENTIQUES
# Si différents, la clé ne correspond pas au certificat

Étape 7 : (Bonus) Tester sur un serveur web local

# Créer une configuration Nginx simple
sudo mkdir -p /etc/nginx/ssl
sudo cp dev-server.key dev-server.crt /etc/nginx/ssl/

# Créer un fichier de test
echo "<h1>Test SSL/TLS</h1>" | sudo tee /var/www/html/index.html

# Ajouter dans /etc/hosts
echo "127.0.0.1 dev.local www.dev.local api.dev.local" | sudo tee -a /etc/hosts

# Tester avec curl (ignore l'erreur certificat auto-signé)
curl -k https://dev.local
curl -k https://www.dev.local
curl -k https://api.dev.local

# VĂ©rifier le certificat
openssl s_client -connect dev.local:443 -servername dev.local < /dev/null 2>/dev/null | openssl x509 -text -noout

Points clés à retenir :

  • Les Subject Alternative Names (SANs) sont obligatoires pour les certificats multi-domaines modernes
  • Le format PEM (Base64) est lisible, le format DER (binaire) est compact
  • Le format PFX/PKCS#12 regroupe clĂ© + certificat pour faciliter l'import/export
  • Toujours vĂ©rifier que la clĂ© correspond au certificat avec le test du modulus
  • Les certificats auto-signĂ©s sont parfaits pour dev/test mais jamais pour la production

9. Quiz de Validation

Question 1 : Quelle extension contient les noms de domaine alternatifs ?

RĂ©ponse : Subject Alternative Names (SAN)

Question 2 : Quel format est utilisé par Windows pour importer clé + certificat ?

RĂ©ponse : PFX (PKCS#12)

Question 3 : Pourquoi utiliser des CA intermédiaires ?

RĂ©ponse : Pour garder la Root CA offline et limiter l'impact en cas de compromission.

Question 4 : Comment vérifier que la clé correspond au certificat ?

RĂ©ponse : Comparer le modulus : openssl x509 -modulus et openssl rsa -modulus doivent donner le mĂȘme rĂ©sultat.

Question 5 : Quelle commande génÚre un CSR ?

RĂ©ponse : openssl req -new -key private.key -out request.csr

Résumé

Concept Commande clé
Générer clé RSA openssl genrsa -out key.pem 4096
Générer clé ECDSA openssl ecparam -genkey -name secp384r1
Créer CSR openssl req -new -key key.pem -out req.csr
Certificat auto-signé openssl req -x509 -nodes -days 365 ...
Afficher certificat openssl x509 -in cert.pem -text -noout
Convertir PEM→PFX openssl pkcs12 -export ...
VĂ©rifier chaĂźne openssl verify -CAfile ca.crt cert.pem

PrĂȘt pour la suite ? Module 3 : PKI Entreprise

Retour au : Programme de la Formation | Catalogue des Formations
← Module 1 : Fondamentaux Cryptographiques Module 3 : PKI d'Entreprise →

Retour au Programme
