Kit de Survie Réseau

Concepts réseau essentiels que tout DevOps et SysAdmin doit connaître.

Aide-mémoire CIDR

CIDR Subnet Mask Total IPs IPs Utilisables Cas d'Usage
/32 255.255.255.255 1 1 Hôte unique (règles firewall)
/31 255.255.255.254 2 2 Liens point-à-point
/30 255.255.255.252 4 2 Interconnexions de routeurs
/29 255.255.255.248 8 6 Petit bureau
/28 255.255.255.240 16 14 Petit réseau
/27 255.255.255.224 32 30 Réseau moyen
/26 255.255.255.192 64 62 Grand sous-réseau
/25 255.255.255.128 128 126 Moitié d'un /24
/24 255.255.255.0 256 254 LAN standard
/16 255.255.0.0 65,536 65,534 Grand VPC/Entreprise
/8 255.0.0.0 16,777,216 16,777,214 Réseaux massifs

Calcul Rapide

IPs utilisables = 2^(32-CIDR) - 2 (adresses réseau + broadcast)

# Calculer les infos de sous-réseau
ipcalc 192.168.1.0/24

Les IPs "Bizarres"

127.0.0.1 - Localhost

L'adresse de bouclage. Le trafic ne quitte jamais votre machine.

  • 127.0.0.1 - Bouclage IPv4
  • ::1 - Bouclage IPv6
  • La plage entière 127.0.0.0/8 est réservée pour le bouclage

169.254.x.x - APIPA (Votre DHCP est Mort)

Automatic Private IP Addressing (Link-Local)

Si vous voyez cette IP, votre appareil n'a pas réussi à obtenir une adresse depuis le DHCP.

$ ip addr
inet 169.254.47.123/16  # ← Le serveur DHCP est injoignable !

Étapes de débogage :

# Vérifier le service DHCP
systemctl status dhcpd

# Demander un nouveau bail
sudo dhclient -v eth0

# Vérifier le câble réseau/connectivité
ethtool eth0

100.64.0.0/10 - CGNAT (Carrier-Grade NAT)

Espace d'adressage partagé utilisé par les FAI (RFC 6598).

Courant sur :

  • Réseaux mobiles (4G/5G)
  • Certains FAI résidentiels
  • Fournisseurs cloud (interne)

Implication : Vous êtes derrière un double NAT. Le port forwarding ne fonctionnera pas.

Plages IP Privées (RFC 1918)

Plage CIDR Usage Typique
10.0.0.0 - 10.255.255.255 10.0.0.0/8 Grandes entreprises, VPCs AWS
172.16.0.0 - 172.31.255.255 172.16.0.0/12 Réseaux moyens, Docker par défaut
192.168.0.0 - 192.168.255.255 192.168.0.0/16 LANs domestiques/petits bureaux

Load Balancing : L4 vs L7

Fonctionnalité Layer 4 (Transport) Layer 7 (Application)
Couche OSI TCP/UDP HTTP/HTTPS
Vitesse Très rapide Plus lent (inspecte le contenu)
Intelligence Basique (IP + Port seulement) Intelligent (URL, headers, cookies)
SSL/TLS Passthrough (chiffré) Termination (déchiffré)
Décisions de routage IP source, Port destination Chemin URL, Header Host, Cookies
Cas d'usage Database, services TCP Applications web, API gateways
Exemples HAProxy (mode TCP), NLB Nginx, HAProxy (HTTP), ALB

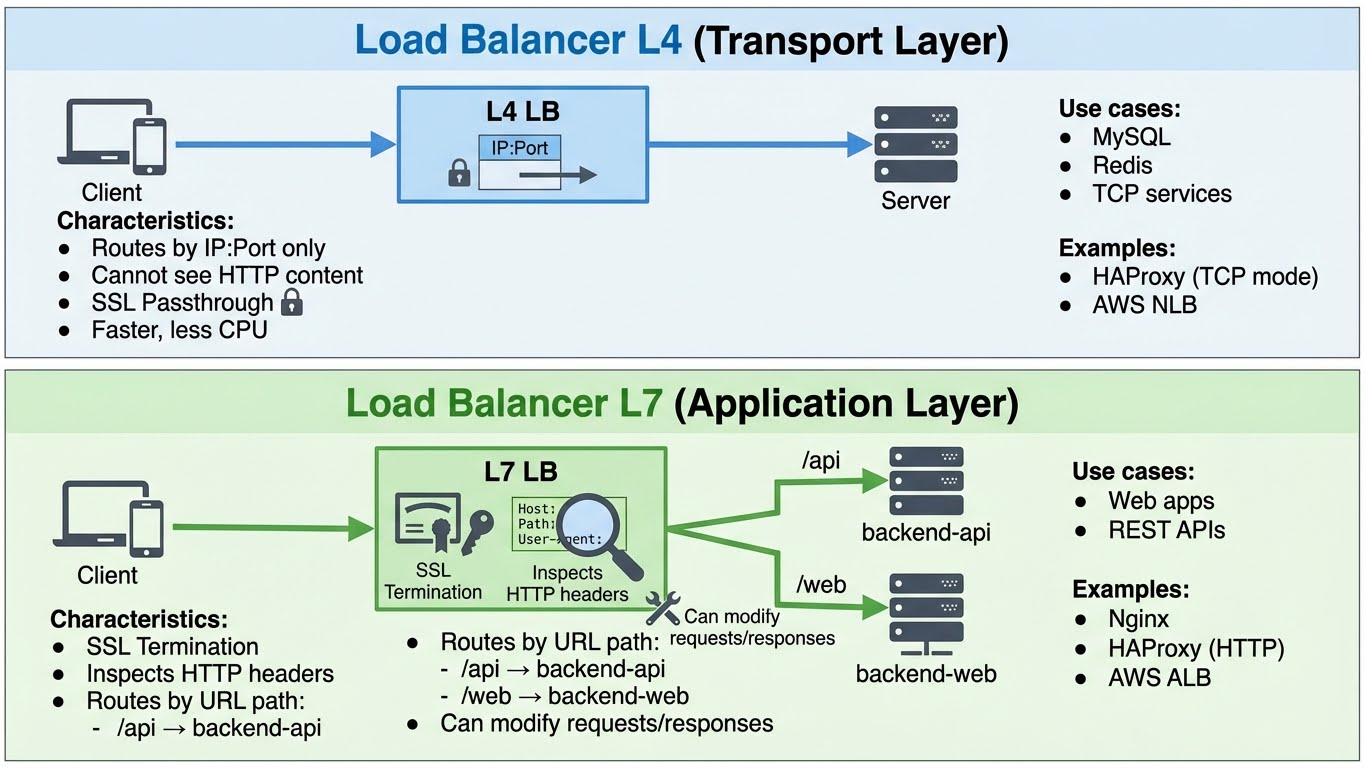

Load Balancer L4 vs L7

Quand utiliser lequel ?

  • L4 : MySQL, Redis, TCP brut, quand vous avez besoin de SSL passthrough
  • L7 : Applications web, APIs REST, quand vous avez besoin de routage basé sur URL

La Pyramide de Débogage

Déboguer les problèmes réseau couche par couche, de bas en haut.

# Test de connectivité basique
ping -c 4 google.com

# Avec timeout
ping -c 1 -W 2 192.168.1.1

# Tracer la route
traceroute google.com
mtr google.com  # Meilleure version interactive

Si ping échoue :

  • L'hôte est éteint
  • Firewall bloquant ICMP
  • Problème de routage
# Tester un port TCP avec nc (netcat)
nc -zv google.com 443
nc -zv 192.168.1.1 22

# Utiliser telnet
telnet google.com 80

# Tester plusieurs ports
nc -zv google.com 80 443 8080

# Avec timeout
nc -zv -w 3 google.com 443

Si le port est fermé :

  • Service non démarré
  • Firewall bloquant le port
  • Service lié à la mauvaise interface
# Vérifier les headers de réponse HTTP
curl -I https://google.com

# Réponse complète avec timing
curl -w "@curl-format.txt" -o /dev/null -s https://google.com

# Vérifier un endpoint spécifique
curl -I https://api.example.com/health

# Avec infos SSL verbose
curl -vI https://example.com

Codes de réponse :

  • 2xx - Succès
  • 3xx - Redirection
  • 4xx - Erreur client (vérifier votre requête)
  • 5xx - Erreur serveur (vérifier les logs backend)

Flux de Débogage Rapide

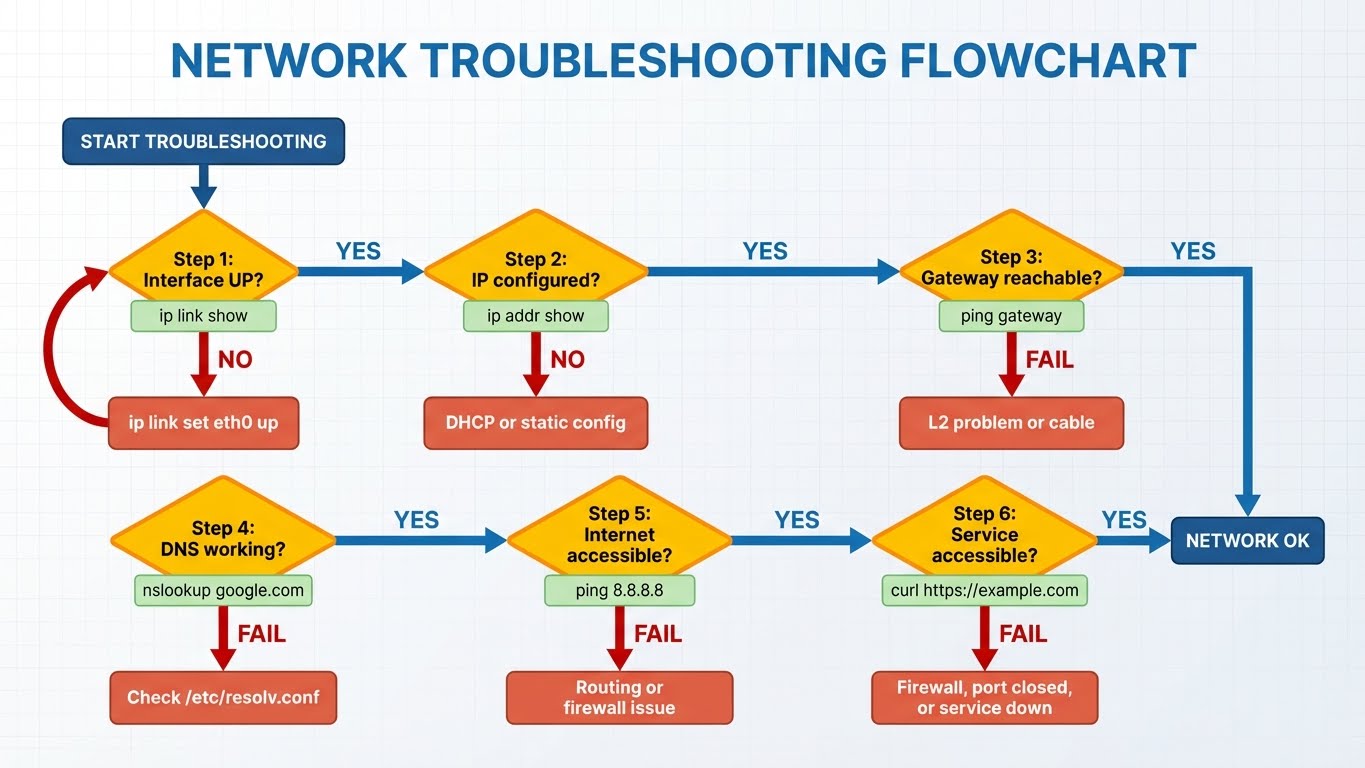

Network Troubleshooting Flowchart

Architecture de Sécurité : La DMZ

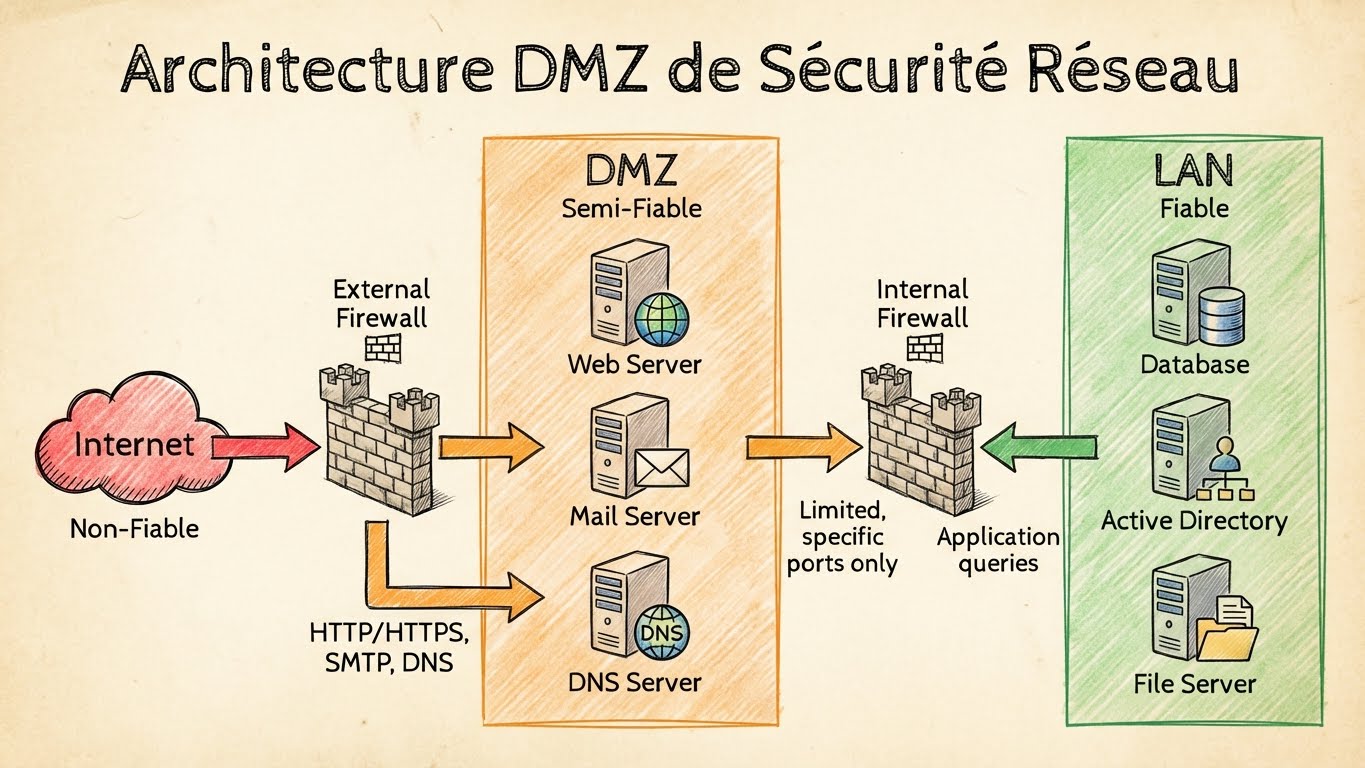

DMZ Security Architecture

Qu'est-ce qu'une DMZ ?

DMZ = Demilitarized Zone (Zone Démilitarisée)

Analogie militaire : - Entre deux pays en conflit, une zone tampon neutre sépare les frontières - Ni un pays ni l'autre n'a le contrôle total - C'est une zone de transition sécurisée

En réseau : - Zone réseau intermédiaire entre Internet (non fiable) et le LAN interne (fiable) - Contient les serveurs publics (Web, Mail, DNS) - Isole le LAN des attaques directes depuis Internet

Schéma Conceptuel

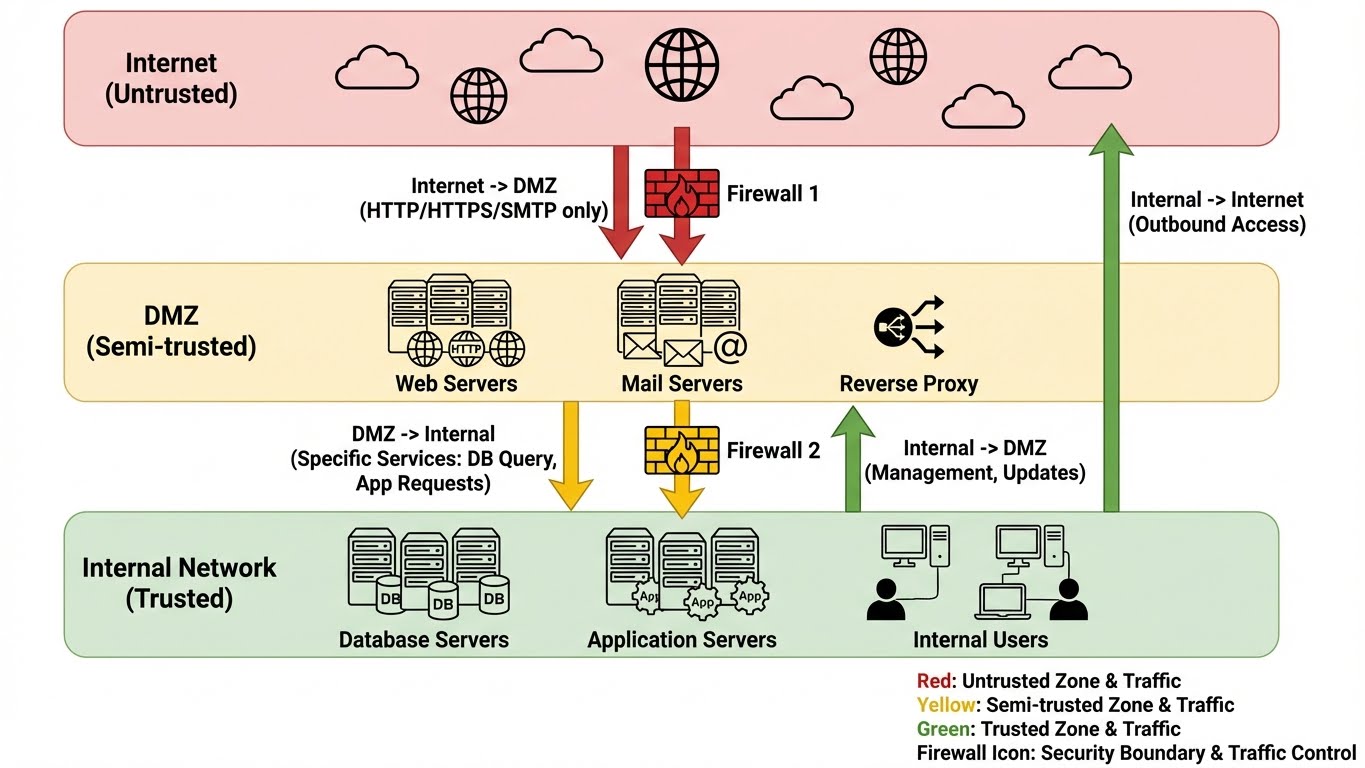

DMZ Architecture

flowchart TD
    Internet[🌐 Internet<br/>Zone Non Fiable]
    FW1[🔥 Firewall Externe<br/>Filtrage entrant/sortant]
    DMZ[📦 DMZ<br/>Zone Semi-Fiable]
    FW2[🔥 Firewall Interne<br/>Protection LAN]
    LAN[🏢 LAN Interne<br/>Zone Fiable]

    Internet -->|Trafic Public| FW1
    FW1 -->|Règles Strictes| DMZ
    DMZ -->|Accès Contrôlé| FW2
    FW2 -->|Ressources Internes| LAN

    subgraph DMZ_Zone[DMZ - Serveurs Exposés]
        Web[🌐 Serveur Web<br/>80/443]
        Mail[📧 Serveur Mail<br/>25/587/993]
        DNS[🔎 DNS Public<br/>53]
    end

    FW1 --> DMZ_Zone
    DMZ_Zone --> FW2

    subgraph LAN_Zone[LAN - Ressources Critiques]
        DB[(💾 Base de Données)]
        AD[🔐 Active Directory]
        FileServer[📁 Serveurs de Fichiers]
        Users[👥 Postes Utilisateurs]
    end

    FW2 --> LAN_Zone

    style Internet fill:#f44336
    style DMZ fill:#FF9800800800
    style LAN fill:#4CAF50
    style FW1 fill:#ff8c42
    style FW2 fill:#ff8c42

Pourquoi Une DMZ ?

Problème sans DMZ :

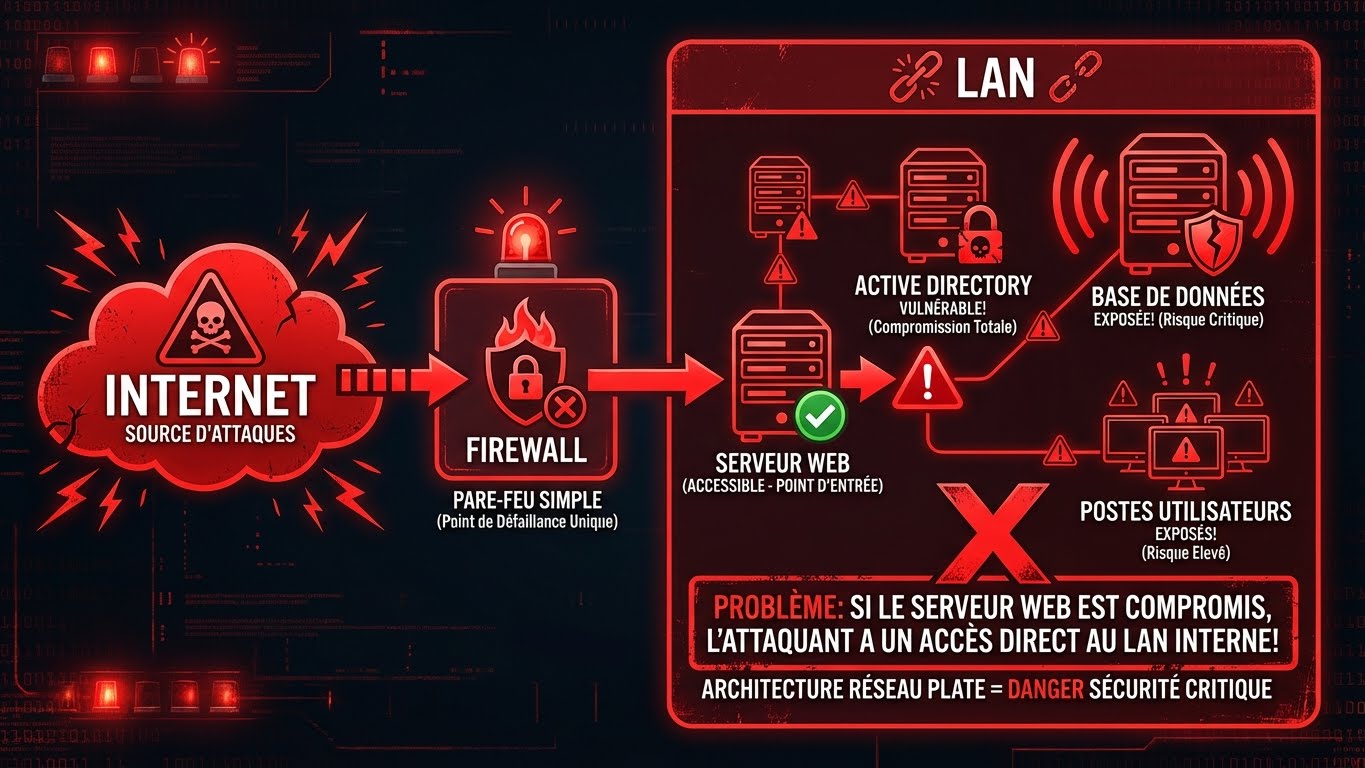

Network No DMZ Danger

┌─────────────────────────────────────────────────────────────┐
│              ARCHITECTURE SANS DMZ (DANGEREUX)               │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  Internet → [Firewall] → LAN                                │
│                           ├─ Serveur Web (accessible)        │
│                           ├─ Base de données (exposée !)     │
│                           ├─ Active Directory (vulnérable)   │
│                           └─ Postes utilisateurs             │
│                                                              │
│  ❌ Problème : Si le serveur Web est compromis,             │
│     l'attaquant a un accès direct au LAN interne !          │
│                                                              │
└─────────────────────────────────────────────────────────────┘

Solution avec DMZ :

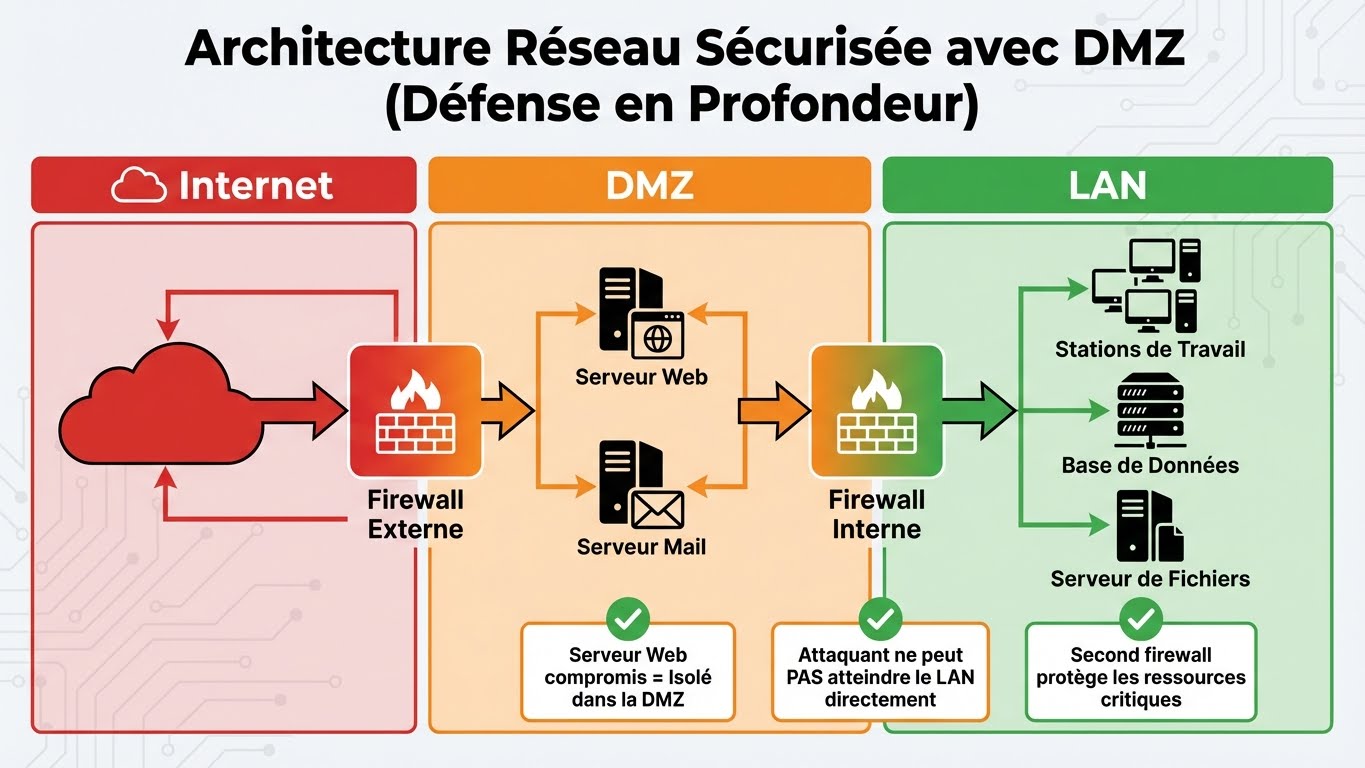

Network DMZ Secure Architecture

┌─────────────────────────────────────────────────────────────┐
│                ARCHITECTURE AVEC DMZ (SÉCURISÉE)             │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  Internet → [FW Externe] → DMZ → [FW Interne] → LAN         │
│                             ├─ Web                           │
│                             └─ Mail                          │
│                                                              │
│  ✓ Serveur Web compromis = Isolé dans la DMZ                │
│  ✓ Attaquant ne peut PAS atteindre le LAN directement       │
│  ✓ Second firewall protège les ressources critiques         │
│                                                              │
└─────────────────────────────────────────────────────────────┘

Règles de Firewall Typiques

Firewall Externe (Internet → DMZ)

Source Destination Port Action Justification
Internet Serveur Web DMZ 80, 443 ALLOW Accès public au site web
Internet Serveur Mail DMZ 25, 587 ALLOW Réception d'emails
Internet DNS Public DMZ 53 ALLOW Résolution DNS
Internet LAN Interne ANY DENY Bloquer accès direct au LAN
Internet DMZ Autres ports DENY Principe du moindre privilège

Firewall Interne (DMZ → LAN)

Source Destination Port Action Justification
Serveur Web DMZ DB Serveur LAN 3306, 5432 ALLOW Requêtes SQL (lecture seule si possible)
Serveur Mail DMZ AD Serveur LAN 389, 636 ALLOW Vérification d'identité LDAP
DMZ Serveurs Fichiers LAN 445 DENY Pas de partage SMB depuis DMZ
DMZ Postes Utilisateurs LAN ANY DENY Isolation complète
LAN DMZ 22, 3389 ALLOW Administration depuis le LAN

Firewall Interne (LAN → Internet)

Source Destination Port Action Justification
LAN Internet 80, 443 ALLOW Naviguation web, mises à jour
LAN Internet 53 ALLOW Requêtes DNS
Postes Utilisateurs Internet 22, 3389 DENY Bloquer SSH/RDP sortants (malware)

Types de DMZ

1. DMZ Simple (3-Legs Firewall)

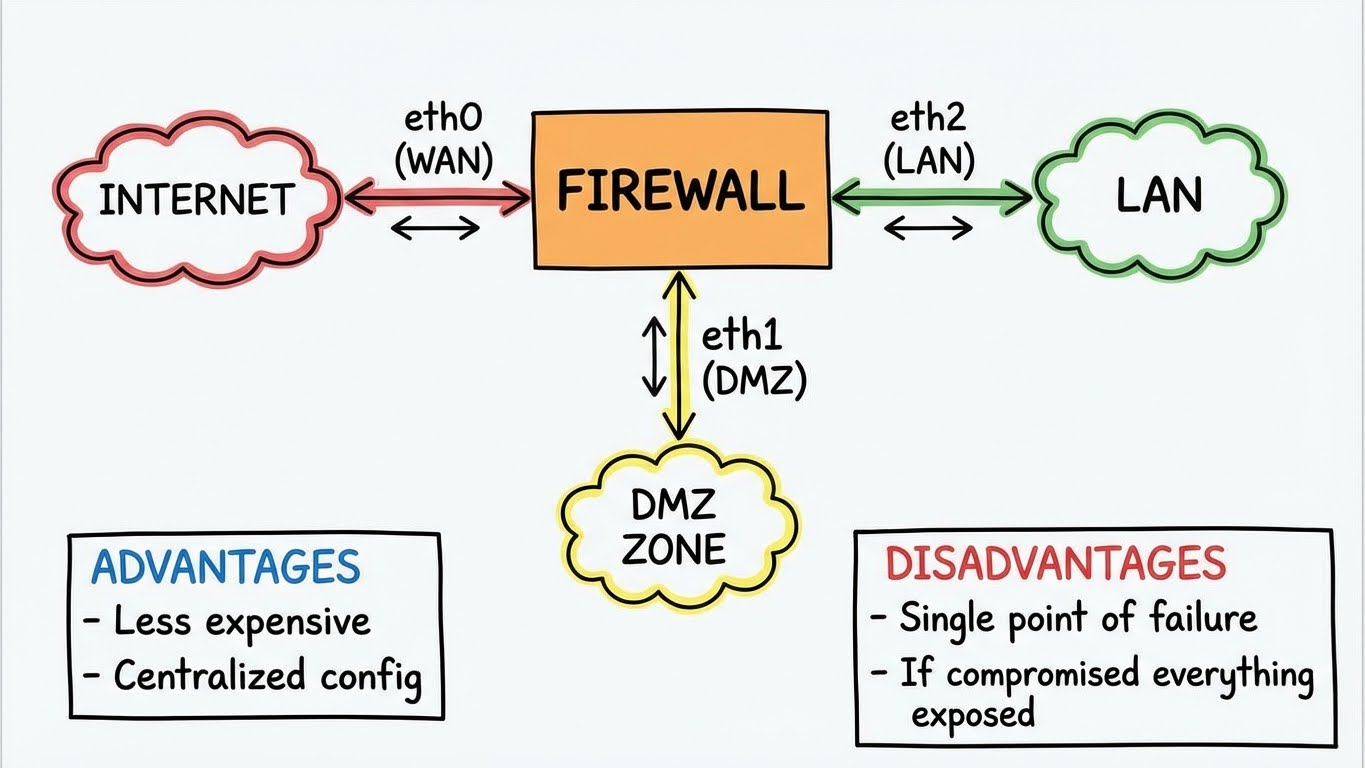

DMZ Simple Three-Legs Firewall

Un seul firewall avec 3 interfaces réseau.

           ┌─────────────────┐
Internet ──┤ eth0 (WAN)      │
           │                 │
           │   FIREWALL      │
           │                 │
DMZ ───────┤ eth1 (DMZ)      │
           │                 │
LAN ───────┤ eth2 (LAN)      │
           └─────────────────┘

Avantages : - ✅ Moins coûteux (1 seul firewall) - ✅ Configuration centralisée

Inconvénients : - ❌ Point de défaillance unique - ❌ Si le firewall est compromis, tout est exposé

2. DMZ Double Firewall (Dual Firewall)

Deux firewalls séparés.

Internet → [Firewall Externe] → DMZ → [Firewall Interne] → LAN

Avantages : - ✅ Défense en profondeur (2 couches) - ✅ Si FW Externe compromis, FW Interne protège toujours le LAN - ✅ Conforme SecNumCloud (multi-layer security)

Inconvénients : - ❌ Plus coûteux (2 firewalls) - ❌ Plus complexe à gérer

Serveurs Typiques en DMZ

Service Port Pourquoi en DMZ
Serveur Web (Nginx/Apache) 80, 443 Accessible publiquement, cible d'attaque fréquente
Serveur Mail (Postfix/Exchange) 25, 587, 993 Reçoit des emails d'Internet (spam, malwares)
DNS Public (BIND) 53 Répond aux requêtes DNS publiques
Reverse Proxy (Traefik/HAProxy) 80, 443 Point d'entrée pour les APIs/Apps
Bastion/Jump Host 22, 3389 Accès admin sécurisé (SSH/RDP)
VPN Gateway (OpenVPN/IPSec) 1194, 500 Accès distant sécurisé

Erreurs Classiques à Éviter

❌ NE JAMAIS Exposer Directement le LAN

Erreur : Ouvrir des ports depuis Internet directement vers le LAN (sans DMZ).

# ❌ MAUVAIS (règle firewall dangereuse)
Source: Internet (0.0.0.0/0)
Destination: 192.168.1.50 (Serveur SQL LAN)
Port: 3306
Action: ALLOW

→ Un attaquant peut scanner et exploiter le serveur SQL !

✓ Correct : Le serveur Web en DMZ accède au SQL en LAN, pas Internet.

❌ NE JAMAIS Permettre DMZ → LAN (Except Services Spécifiques)

Erreur : Autoriser la DMZ à se connecter librement au LAN.

# ❌ MAUVAIS
Source: DMZ (toute la zone)
Destination: LAN (toute la zone)
Port: ANY
Action: ALLOW

→ Si un serveur DMZ est compromis, tout le LAN est accessible

✓ Correct : Autoriser uniquement des flux spécifiques (Web → DB sur port 3306 uniquement).

⚠️ Surveiller les Logs de Firewall

Les tentatives d'intrusion sont courantes :

  • Scanner de ports automatisés
  • Brute force SSH
  • Exploits de vulnérabilités connues

Solution : Centraliser les logs (Syslog, ELK, Splunk) et configurer des alertes.

Exemple Concret : Héberger un Site Web

Architecture complète :

┌─────────────────────────────────────────────────────────────┐
│                   SITE WEB SÉCURISÉ                          │
├─────────────────────────────────────────────────────────────┤
│                                                              │
│  Internet                                                    │
│     ↓                                                        │
│  [Firewall Externe]                                          │
│     ↓ (Ports 80/443 autorisés vers DMZ)                     │
│  DMZ                                                         │
│     ├─ Nginx (Reverse Proxy)                                │
│     └─ Serveur Web (Apache/Node.js)                         │
│     ↓ (Port 3306 autorisé vers LAN)                         │
│  [Firewall Interne]                                          │
│     ↓                                                        │
│  LAN                                                         │
│     └─ MySQL Database (192.168.1.10)                        │
│                                                              │
│  Flux de données :                                          │
│  User → HTTPS (443) → Nginx (DMZ) → App (DMZ)               │
│                                    → MySQL (LAN)             │
│                                                              │
└─────────────────────────────────────────────────────────────┘

Règles Firewall :

# Firewall Externe (pfSense/iptables)
# Autoriser HTTPS depuis Internet vers Nginx (DMZ)
iptables -A FORWARD -i eth0 -o eth1 -p tcp --dport 443 -d 10.0.1.10 -j ACCEPT

# Firewall Interne
# Autoriser MySQL depuis Nginx (DMZ) vers DB (LAN)
iptables -A FORWARD -i eth1 -o eth2 -p tcp --dport 3306 -s 10.0.1.10 -d 192.168.1.10 -j ACCEPT

# Bloquer tout le reste par défaut
iptables -P FORWARD DROP

Conformité SecNumCloud

Exigences SecNumCloud pour la DMZ :

Exigence Implémentation DMZ
Segmentation Réseau DMZ sépare Internet du LAN (ISO 27001)
Défense en Profondeur Dual Firewall (externe + interne)
Moindre Privilège Règles firewall strictes (deny by default)
Audit & Logging Logs centralisés de tous les firewalls
Chiffrement TLS obligatoire (HTTPS, SMTPS, LDAPS)

Astuce : Tester Votre DMZ

Depuis Internet, essayez d'accéder directement au LAN :

# Depuis une IP publique (ou VPS test)
nmap -p 1-65535 <VOTRE_IP_PUBLIQUE>

# Vérifier que SEULS les ports DMZ sont ouverts
# Ports attendus : 80, 443, 25 (DMZ)
# Ports interdits : 445 (SMB LAN), 3389 (RDP LAN)

Si vous voyez des ports LAN ouverts depuis Internet, votre DMZ est mal configurée.

Voir aussi
