Sites AD et Réplication

La topologie de sites AD optimise l'authentification et contrôle la réplication entre contrôleurs de domaine géographiquement distribués.

Concepts Fondamentaux

Qu'est-ce qu'un Site AD ?

Un site = un ensemble de sous-réseaux bien connectés (LAN)

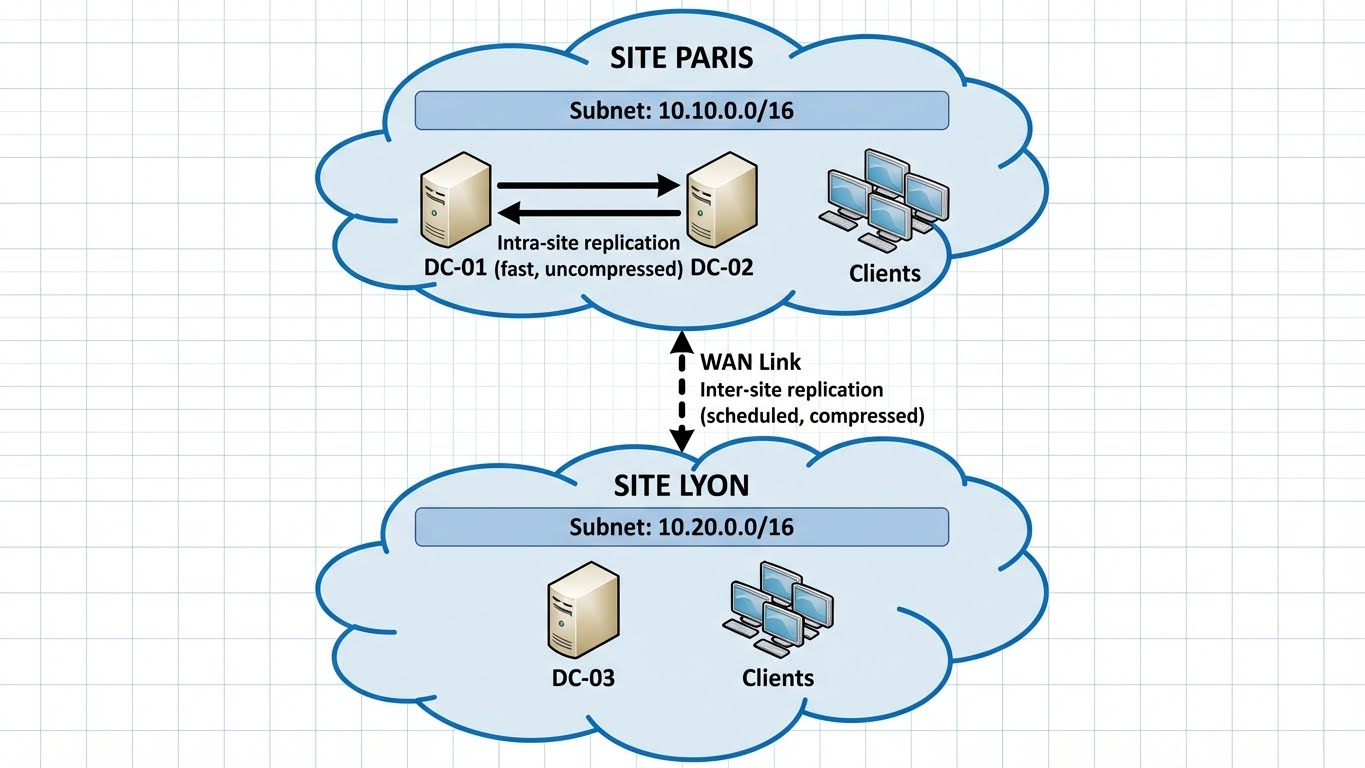

AD Sites Topology

Avantages des Sites

Fonction Bénéfice
Authentification Clients contactent le DC du site local
Réplication Contrôle de la bande passante WAN
DFS Referrals vers serveurs locaux
Services Exchange, SCCM utilisent les sites

Configuration des Sites

Créer un Site

# Créer un nouveau site
New-ADReplicationSite -Name "Lyon" -Description "Site de Lyon"

# Lister les sites
Get-ADReplicationSite -Filter * | Select-Object Name, Description

# Renommer un site
Rename-ADObject -Identity "CN=Default-First-Site-Name,CN=Sites,CN=Configuration,DC=corp,DC=local" -NewName "Paris"

Gérer les Sous-réseaux

# Créer un sous-réseau et l'associer à un site
New-ADReplicationSubnet -Name "10.10.0.0/16" -Site "Paris" -Description "LAN Paris"
New-ADReplicationSubnet -Name "10.20.0.0/16" -Site "Lyon" -Description "LAN Lyon"
New-ADReplicationSubnet -Name "10.30.0.0/16" -Site "Marseille" -Description "LAN Marseille"

# Lister les sous-réseaux
Get-ADReplicationSubnet -Filter * | Select-Object Name, Site

# Modifier l'association d'un sous-réseau
Set-ADReplicationSubnet -Identity "10.10.0.0/16" -Site "Paris-New"

# Supprimer un sous-réseau
Remove-ADReplicationSubnet -Identity "10.99.0.0/24"

Vérifier l'Association Client-Site

# Sur un client, voir le site assigné
nltest /dsgetsite

# Forcer la découverte du site
nltest /dsgetdc:corp.local /force

# Voir le DC utilisé
echo %LOGONSERVER%

Concept

Un Site Link connecte 2+ sites pour la réplication.

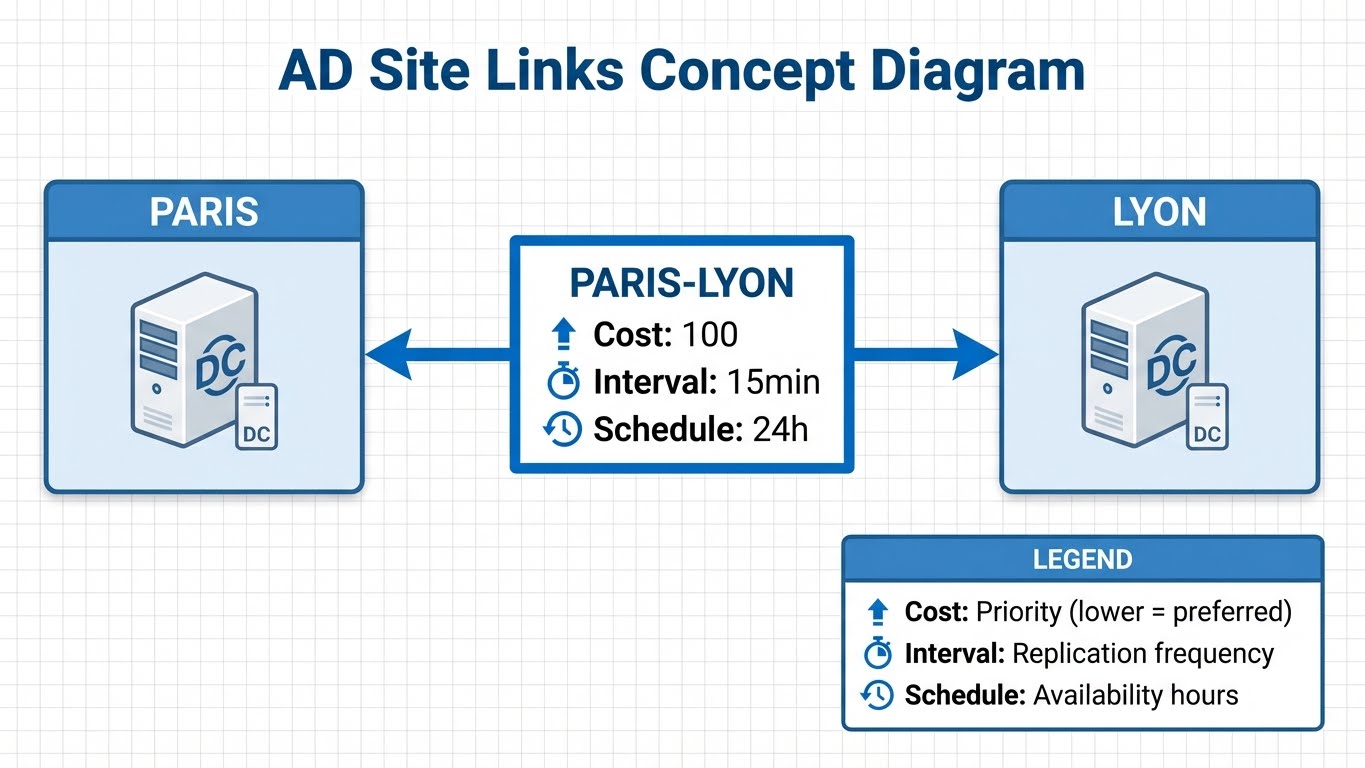

AD Site Link

# Créer un site link
New-ADReplicationSiteLink -Name "PARIS-LYON" `
    -SitesIncluded "Paris","Lyon" `
    -Cost 100 `
    -ReplicationFrequencyInMinutes 60 `
    -InterSiteTransportProtocol IP

# Modifier le coût (priorité)
Set-ADReplicationSiteLink -Identity "PARIS-LYON" -Cost 50

# Modifier l'intervalle de réplication
Set-ADReplicationSiteLink -Identity "PARIS-LYON" -ReplicationFrequencyInMinutes 30

# Lister les site links
Get-ADReplicationSiteLink -Filter * |
    Select-Object Name, Cost, ReplicationFrequencyInMinutes, SitesIncluded

# Ajouter un site à un link existant
Set-ADReplicationSiteLink -Identity "PARIS-LYON" -SitesIncluded @{Add="Marseille"}

Schedule de Réplication

# Configurer le schedule (heures de réplication)
# Par défaut : 24/7

# Via ADSI (pas de cmdlet native simple)
$siteLink = [ADSI]"LDAP://CN=PARIS-LYON,CN=IP,CN=Inter-Site Transports,CN=Sites,CN=Configuration,DC=corp,DC=local"

# Le schedule est un tableau de 168 bytes (24h x 7 jours)
# Chaque byte = 1 heure, valeur 0 = pas de réplication

Permettent la transitivité entre site links.

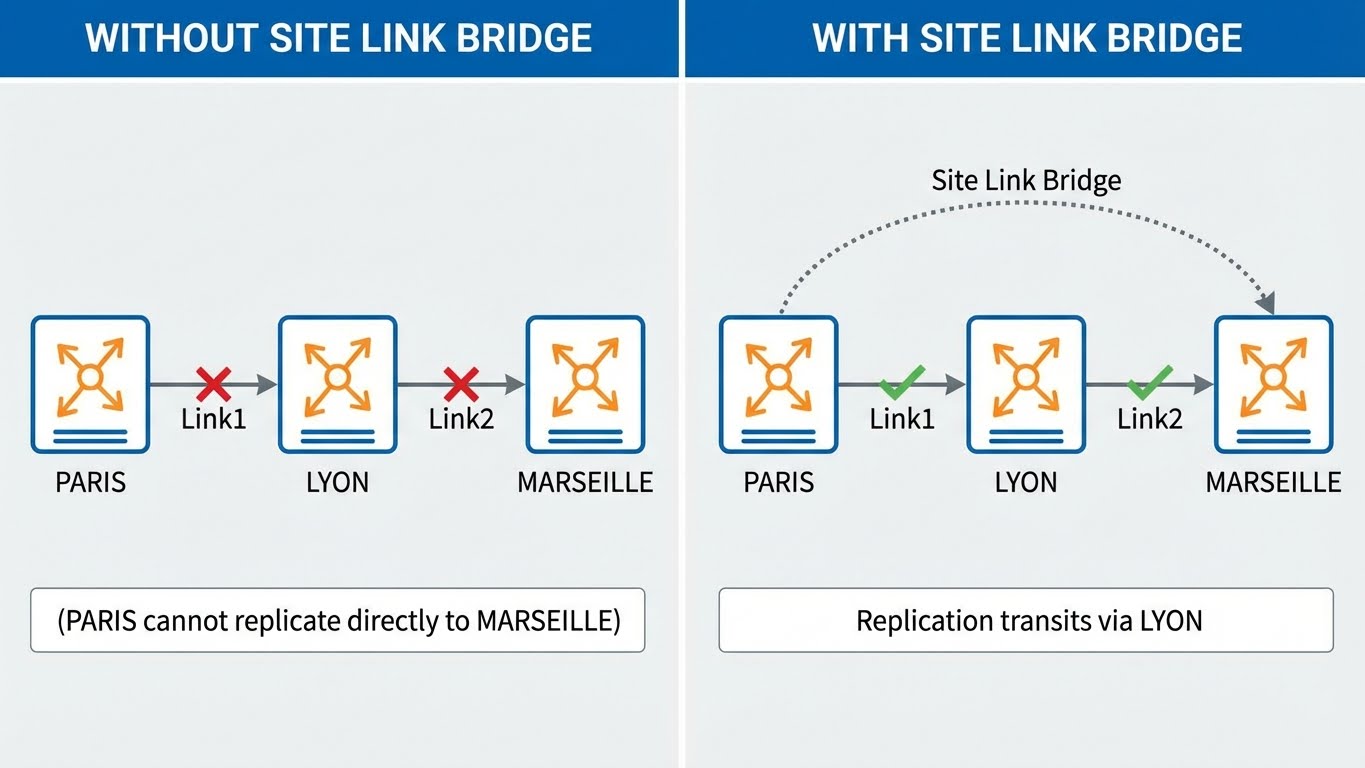

AD Site Link Bridge

# Créer un bridge explicite (si Bridge All désactivé)
New-ADReplicationSiteLinkBridge -Name "France-Bridge" `
    -SiteLinksIncluded "PARIS-LYON","LYON-MARSEILLE"

# Vérifier le paramètre Bridge All Site Links
Get-ADReplicationSiteLink -Filter * | Select-Object Options
# Options inclut 0x1 si bridging désactivé

# Désactiver Bridge All (non recommandé sauf topologie spécifique)
# Via Active Directory Sites and Services GUI

Réplication AD

Types de Réplication

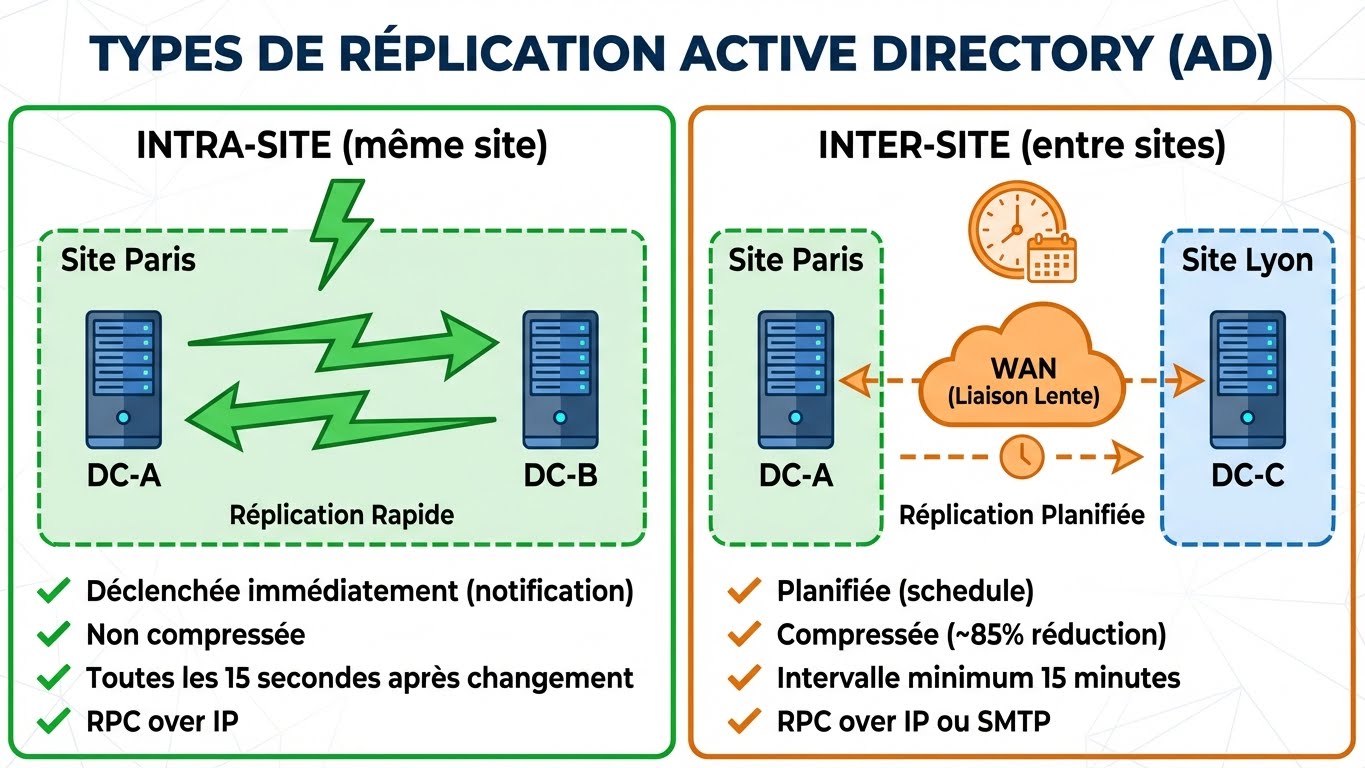

Types de Réplication AD - Intra-Site vs Inter-Site

KCC (Knowledge Consistency Checker)

# Le KCC génère automatiquement la topologie de réplication
# Il s'exécute toutes les 15 minutes

# Forcer le KCC à recalculer
repadmin /kcc

# Voir la topologie générée
repadmin /showrepl

# Voir les connexions de réplication
Get-ADReplicationConnection -Filter * |
    Select-Object Name, ReplicateFromDirectoryServer, ReplicateToDirectoryServer

Vérifier la Réplication

# État de la réplication
repadmin /replsummary

# Réplication détaillée d'un DC
repadmin /showrepl DC01.corp.local

# Voir les partenaires de réplication
repadmin /showrepl DC01.corp.local /csv | ConvertFrom-Csv

# Vérifier la convergence
repadmin /syncall DC01.corp.local /A /e /P

# Tester la réplication d'une partition
repadmin /replicate DC02.corp.local DC01.corp.local "DC=corp,DC=local"

Forcer la Réplication

# Forcer la réplication immédiate (inter-site)
repadmin /syncall /A /e /P

# Options :
# /A = Toutes les partitions
# /e = Enterprise (tous les sites)
# /P = Push (pousser vers les partenaires)
# /d = Identifier les serveurs par DN

# Forcer entre deux DCs spécifiques
repadmin /replicate DC02 DC01 "DC=corp,DC=local"

# Via PowerShell
Sync-ADObject -Object "CN=User1,OU=Users,DC=corp,DC=local" -Source DC01 -Destination DC02

SYSVOL et DFS-R

Structure SYSVOL

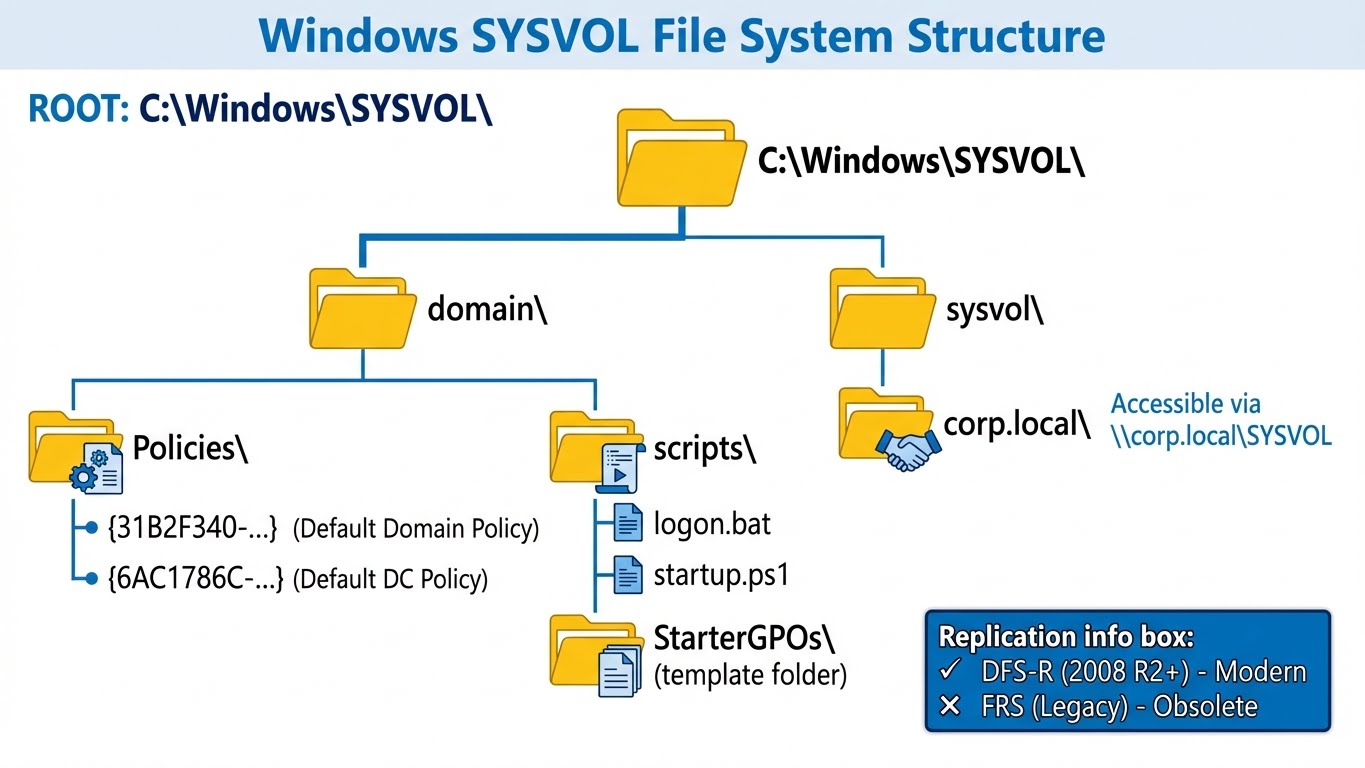

Structure SYSVOL Windows

Vérifier DFS-R

# État DFS-R
Get-DfsrMember -GroupName "Domain System Volume"

# Backlog de réplication (fichiers en attente)
Get-DfsrBacklog -GroupName "Domain System Volume" `
    -SourceComputerName DC01 `
    -DestinationComputerName DC02 -Verbose

# État de la réplication
dfsrdiag ReplicationState

# Forcer la réplication
Sync-DfsReplicationGroup -GroupName "Domain System Volume" -SourceComputerName DC01

# Rapport DFS-R
dfsrdiag backlog /rgname:"Domain System Volume" /rfname:"SYSVOL Share" /smem:DC01 /rmem:DC02

Troubleshooting SYSVOL

# Vérifier la santé SYSVOL
dcdiag /test:sysvolcheck /test:advertising

# Comparer le contenu entre DCs
$dc1 = Get-ChildItem "\\DC01\SYSVOL\corp.local\Policies" -Recurse
$dc2 = Get-ChildItem "\\DC02\SYSVOL\corp.local\Policies" -Recurse
Compare-Object $dc1 $dc2 -Property Name, Length

# Event logs DFS-R
Get-WinEvent -LogName "DFS Replication" -MaxEvents 50 |
    Where-Object { $_.Level -in 2,3 }  # Error, Warning

Bridgehead Servers

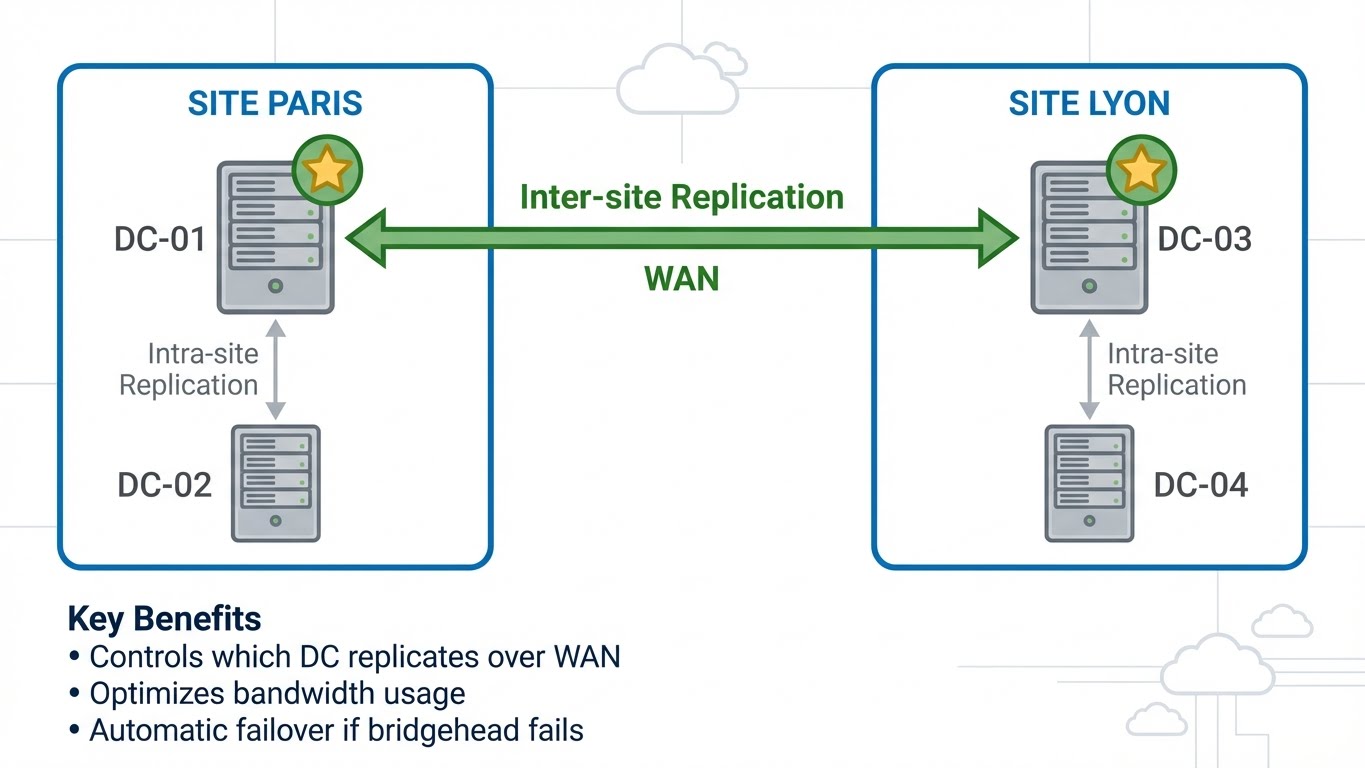

AD Bridgehead Servers

# Désigner un Bridgehead préféré
Set-ADObject -Identity "CN=DC01,OU=Domain Controllers,DC=corp,DC=local" `
    -Add @{bridgeheadTransportList="CN=IP,CN=Inter-Site Transports,CN=Sites,CN=Configuration,DC=corp,DC=local"}

# Voir les bridgeheads actuels
Get-ADDomainController -Filter * |
    Select-Object Name, Site, @{N='IsBridgehead';E={
        (Get-ADObject $_.ComputerObjectDN -Properties bridgeheadTransportList).bridgeheadTransportList -ne $null
    }}

# Laisser le KCC choisir (supprimer la désignation)
Set-ADObject -Identity "CN=DC01,OU=Domain Controllers,DC=corp,DC=local" `
    -Clear bridgeheadTransportList

Diagnostic et Troubleshooting

Outils de Diagnostic

# DCDiag - Tests complets
dcdiag /v /c /e

# Tests spécifiques
dcdiag /test:replications
dcdiag /test:connectivity
dcdiag /test:services
dcdiag /test:topology

# Repadmin - État de la réplication
repadmin /replsummary
repadmin /showrepl * /csv | ConvertFrom-Csv | Where-Object { $_.'Number of Failures' -gt 0 }

# Vérifier les erreurs de réplication
repadmin /showrepl * /errorsonly

Problèmes Courants

TROUBLESHOOTING RÉPLICATION
══════════════════════════════════════════════════════════

Erreur : "Access Denied" (8453)
───────────────────────────────
Cause : Permissions incorrectes
Solution :
  repadmin /syncall /A /P /e
  Vérifier les groupes Enterprise Admins

Erreur : "Target principal name is incorrect" (8524)
────────────────────────────────────────────────────
Cause : SPN Kerberos incorrect
Solution :
  setspn -L DC01
  Réinitialiser le compte machine si nécessaire

Erreur : "RPC server unavailable" (1722)
────────────────────────────────────────
Cause : Connectivité réseau/firewall
Solution :
  Test-NetConnection DC02 -Port 135
  Test-NetConnection DC02 -Port 389
  Vérifier DNS

Erreur : "Replication link failure" (8606)
──────────────────────────────────────────
Cause : Attributs en conflit
Solution :
  repadmin /removelingeringobjects DC01 DC02 DC=corp,DC=local

Event IDs Importants

Event ID Source Signification
1864 NTDS Replication Réplication échouée depuis > 1 jour
1865 NTDS Replication Réplication réussie après échec
2042 NTDS Replication Tombstone lifetime dépassé
4012 DFS-R Réplication SYSVOL arrêtée
4112 DFS-R Réplication SYSVOL reprise

Bonnes Pratiques

Design des Sites

Checklist Sites AD:
  Planning:
    - [ ] Un site par location géographique
    - [ ] Sous-réseaux correctement associés
    - [ ] Au moins 2 DCs par site principal

  Site Links:
    - [ ] Cost reflète la qualité du lien
    - [ ] Interval adapté à la bande passante
    - [ ] Schedule si WAN limité

  Maintenance:
    - [ ] Monitorer la réplication
    - [ ] Vérifier les erreurs régulièrement
    - [ ] Documenter la topologie

Monitoring

# Script de monitoring réplication
$results = @()
$dcs = Get-ADDomainController -Filter *

foreach ($dc in $dcs) {
    $repl = repadmin /showrepl $dc.HostName /csv | ConvertFrom-Csv

    foreach ($r in $repl) {
        $results += [PSCustomObject]@{
            DC = $dc.HostName
            Partner = $r.'Source DSA'
            Partition = $r.'Naming Context'
            LastSuccess = $r.'Last Success Time'
            Failures = $r.'Number of Failures'
            LastError = $r.'Last Failure Status'
        }
    }
}

# Afficher les problèmes
$results | Where-Object { $_.Failures -gt 0 } | Format-Table
